Lampada de Visualizacao do Tempo

Arte Interativa

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Lampada de Visualizacao do Tempo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

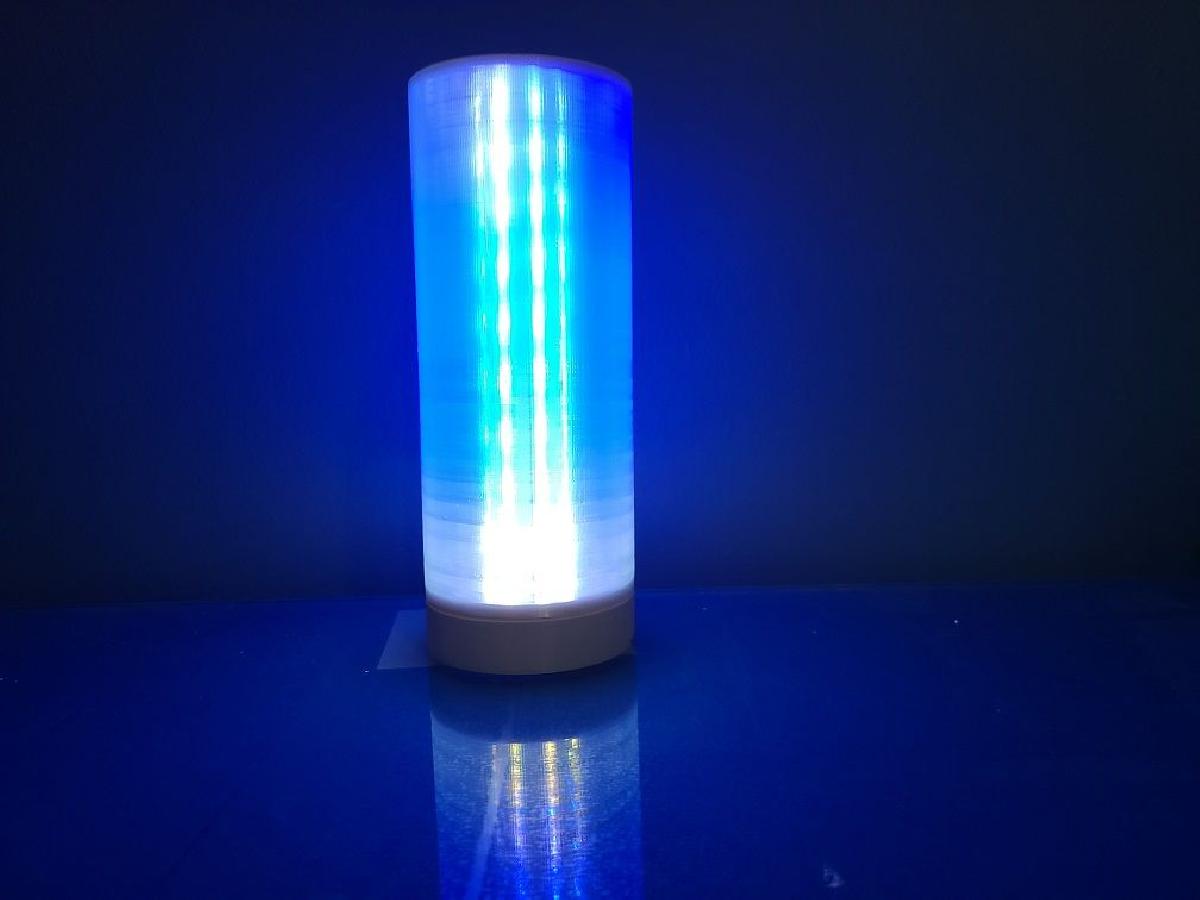

Lampada de Visualizacao do Tempo foi projetado para Impressora 3D. Lampada de Visualizacao do Tempo Baseada em WLEDEste projeto permite que voce construa uma lampada controlada por WLED que fornece visualizacao do clima para sua area. Ele utiliza uma combinacao do software controlador WLED em um controlador ESP8266, juntamente com NodeRed e algum MQTT para consultar dados meteorologicos e converte-los em varias visualizacoes.Link do GithubA propria lampada e inspirada na Lampada de Mesa Controlada por WiFi de Surrbradl08, no entanto, cada peca foi redesenhada e modelada desde o inicio para corrigir uma serie de elementos de design que eu nao gostava. Esta nova versao possui recursos dentro da base para melhor localizar e segurar o plugue de energia e o D1 mini, aberturas na parte inferior para resfriamento adicional, poste LED simplificado e montagem com caracteristicas de localizacao para garantir que todas as fitas LED estejam alinhadas e recursos para fixar com seguranca a parte superior.Pecas Impressas em 3D:A base possui algumas versoes diferentes, as diferencas estao no tamanho dos furos para os parafusos que fixam o poste LED. Esta peca exigira suportes.Base-heat-set e dimensionada para inserts heat set de 4-40Base-4-40 e dimensionada para parafusos 4-40 que se encaixam simplesmenteBase-M3 e dimensionada para parafusos M3 que se encaixamO Poste LED nao tem variacoes e nao requer suportes.A parte superior tem algumas variacoes, cada uma com um buraco de tamanho diferente. Escolha a que atende aos seus requisitos de selecao de botao.Existem duas sombras, uma de duas camadas e outra de uma camada. Eu uso a de duas camadas, mas dependendo da sua impressora e filamentacao, voce pode preferir uma em relacao a outra. Se voce imprimir a de duas camadas, certifique-se de que seu fatiador mantenha as emendas no mesmo lugar para que voce possa alinha-las com a parte de tras da lampada.Estas sao as pecas que eu usei, voce e bem-vindo para procurar substitutos.Controlador D1 MiniFita LED NAO use as a prova d'agua, elas nao se encaixarao.Fonte de alimentacao de 5VConector de energia ou use o que vem com a fonte de alimentacaoFio LEDBotao de PressaoParafusos, voce pode usar 4-40 ou M3. Eles devem ter cerca de 1/4" de comprimentoCola Quente para fixar alguns itens no lugar

Baixar

### Introdução ao Projeto da Lâmpada de Visualização do Tempo Baseada em WLED

A Lâmpada de Visualização do Tempo Baseada em WLED é um projeto inovador que combina a impressão 3D com a tecnologia de automação residencial, oferecendo uma forma única de visualizar dados meteorológicos em tempo real. Essa lâmpada não apenas ilumina um espaço, mas também se transforma em uma mostra dinâmica das condições climáticas atuais, utilizando LEDs controlados por um microcontrolador ESP8266, que é programado via o software WLED.

Neste artigo, apresentaremos uma visão detalhada do modelo 3D para impressão, suas especificações técnicas, componentes necessários, o processo de montagem, e a possibilidade de customização do projeto para atender ao gosto de cada usuário.

### Descrição do Modelo 3D

O arquivo para impressão 3D, intitulado "Lâmpada de Visualização do Tempo", é composto por várias peças que foram projetadas cuidadosamente para melhorar a funcionalidade e a estética do dispositivo. O autor, conhecido por redesenhar e modelar peças de projetos anteriores, focou em resolver problemas de design em versões anteriores da lâmpada, proporcionando uma solução mais robusta e eficiente.

#### Peças Incluídas no Modelo

O projeto compreende as seguintes peças impressas em 3D:

1. **Base**: A base da lâmpada possui diferentes versões, cada uma adaptada para diferentes métodos de fixação. Ela é projetada para acomodar parafusos de 4-40 ou M3, dependendo da escolha do usuário. A base foi projetada para permitir a inserção de elementos aquecidos, proporcionando estabilidade e segurança.

2. **Poste LED**: O poste é um componente simples, sem variações, que não exige suportes durante a impressão. Esse design simplificado facilita a montagem e garante que as tiras de LED fiquem corretamente alinhadas.

3. **Parte Superior**: Disponível em várias versões, a parte superior possui orifícios de diferentes tamanhos para acomodar botões de pressão. A escolha do modelo depende das preferências pessoais e das necessidades de funcionalidade.

4. **Sombras**: O projeto inclui duas opções de sombra: uma de uma camada e outra de duas camadas. A versão de duas camadas proporciona uma estética mais rica e uma melhor difusão da luz, sendo a escolha preferida, embora possa ser necessário ajustar as configurações do software de fatiamento para garantir um alinhamento adequado.

### Componentes Necessários

Para a montagem da Lâmpada de Visualização do Tempo, você irá precisar de alguns componentes eletrônicos e acessórios, que são cruciais para a funcionalidade do projeto:

- **Controlador D1 Mini**: Um microcontrolador essencial para a operação do WLED. Ele atua como o cérebro do projeto.
- **Fita LED**: É importante não utilizar fitas LED impermeáveis, pois elas não se encaixam corretamente no design proposto. As fitas LED são o elemento que fornece a iluminação e as variações de cor da lâmpada.
- **Fonte de Alimentação de 5V**: Necessária para alimentar o microcontrolador e as fitas de LED.
- **Conector de Alimentação**: Um conector que facilita a conexão da fonte de alimentação à lâmpada.
- **Fios de LED**: Esses fios são utilizados para as conexões elétricas necessárias para a iluminação.
- **Botão de Pressão**: Permite interagir com a lâmpada, possivelmente para selecionar modos ou ajustar configurações.
- **Parafusos**: Escolha entre os tamanhos 4-40 ou M3, ambos com aproximadamente 1/4" de comprimento para fixar as peças.
- **Cola Quente**: Usada para segurar componentes no lugar durante a montagem.

### Processo de Montagem

1. **Impressão das Peças**: Comece imprimindo todas as peças necessárias utilizando uma impressora 3D. Certifique-se de que as configurações de impressão estejam otimizadas para a qualidade desejada, especialmente na impressão das sombras.

2. **Preparação dos Componentes Eletrônicos**: Antes de montar, verifique cada componente eletrônico. Conecte a fita LED ao controlador D1 Mini de acordo com o esquema de ligação do projeto.

3. **Montagem da Base**: Fixe a base ao poste LED usando os parafusos apropriados para garantir que a estrutura esteja sólida. Se estiver utilizando um modelo que requer suportes, siga as instruções do software de fatiamento.

4. **Instalação da Parte Superior**: Coloque a parte superior na estrutura, garantindo que os orifícios para os botões estejam acessíveis e alinhados corretamente. A cola quente pode ser usada para garantir uma fixação segura.

5. **Conexões Elétricas**: Realize todas as conexões elétricas, ligando a fita LED ao microcontrolador e conectando a fonte de alimentação. Certifique-se de que todas as conexões estão seguras e bem isoladas para evitar curtos-circuitos.

6. **Testes Finais**: Após a montagem, teste a lâmpada. Verifique se o microcontrolador está recebendo energia, se a fita LED está funcionando corretamente, e se os botões de pressão estão respondendo como esperado.

### Programação e Configuração

Depois de montada, o próximo passo é programar o D1 Mini para que ele possa se conectar à sua rede Wi-Fi e obter dados meteorológicos. O software WLED oferece uma interface amigável para que você possa configurar a iluminação da lâmpada com base em diversos parâmetros climáticos, como temperatura, umidade e condições gerais do tempo.

O uso de plataformas como o Node-RED e MQTT permite integrar e gerenciar os dados meteorológicos que seu projeto exibirá. Existem muitos tutoriais online que podem ajudá-lo a configurar o software de maneira eficiente.

### Customização e Opções Futuras

A Lâmpada de Visualização do Tempo é altamente customizável. Usuários podem optar por alterar a cor da fita LED, adicionar novos elementos de design ao projeto, ou até expandir suas funcionalidades.

Existem diversas possibilidades, como:

- **Integração com Assistentes Virtuais**: Conectar a lâmpada a assistentes virtuais, como Amazon Alexa ou Google Assistant, para controle por voz.
- **Adição de Sensores**: Incorporar sensores adicionais que forneçam dados ambientais, como qualidade do ar ou níveis de luz, para uma visualização ainda mais abrangente.
- **Modificações Estéticas**: Alterar a cor e o material da impressão para se adequar à decoração do ambiente onde a lâmpada será colocada.

### Conclusão

A Lâmpada de Visualização do Tempo Baseada em WLED é um projeto que não só oferece iluminação, mas também traz um toque de tecnologia e design à sua casa. A combinação de impressão 3D com automação residencial abre um leque de oportunidades para entusiastas da tecnologia e DIY. Com atenção ao design, precisão na montagem e criatividade na programação, você pode criar uma peça focada em estilo e funcionalidade que não apenas cumpre um papel prático, mas também serve como uma bela peça central para qualquer ambiente.
