Sobre o objeto 3D Lampada de Litofania giratoria

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

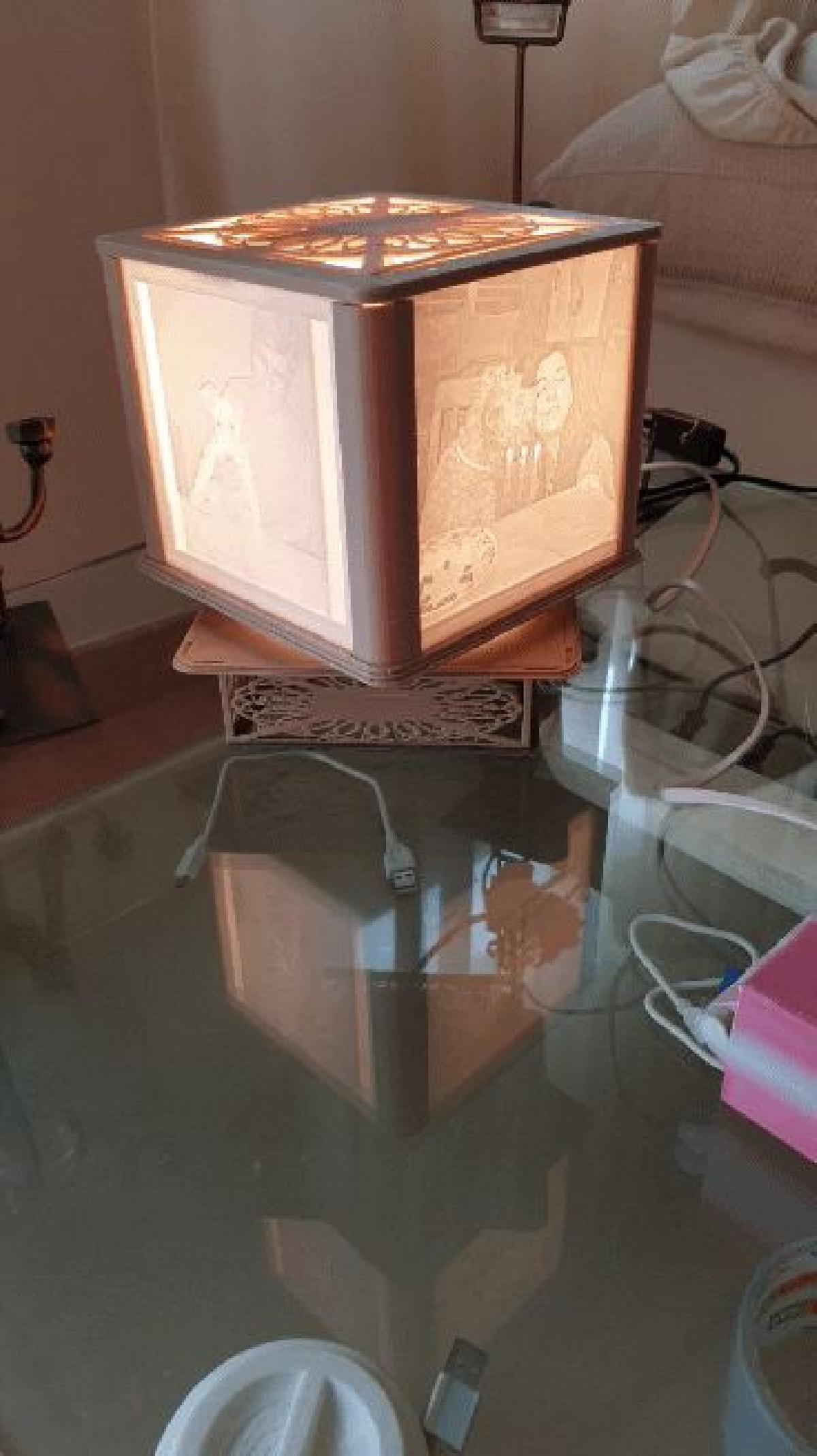

Lampada de Litofania giratoria foi projetado para Impressora 3D. Ola pessoal. Gostaria de compartilhar este projeto que fiz ha quase um ano.Trata-se de uma lampada de litofania giratoria eletrica.O giro e feito por um motor de 220v de micro-ondas e um rolamento circular de bolas.COMPONENTES:1- MOTOR: E um motor de 220v e no maximo 4 RPM. Sao os tipicos motores de micro-ondas. Por exemplo, estes:https://www.amazon.es/gp/product/B00RWWISUI/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1.Como voces veem, este motor nao tem o eixo totalmente redondo, mas sim um corte. Para este motor, voces tem o STL adaptado entre os arquivos.https://www.amazon.es/gp/product/B01F6N9UQU/ref=ppx_yo_dt_b_asin_title_o06_s00?ie=UTF8&psc=1.Como voces veem, este motor tem o eixo redondo com orificios para parafusos. Tambem tem o arquivo STL especifico para o eixo deste motor.Tomem cuidado com o parafuso que usarem. O parafusinho deve ser de cabeca plana, se nao, vai rocar com a peca de suporte do casquilho.2- Rolamento circular de bolas. Por exemplo, este:https://www.amazon.es/gp/product/B076WWPDV2/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1Cuidado, o rolamento nao deve ser menor que o que coloquei, embora possa ser um pouco maior, mas nao maior do que as plataformas (fixa e giratoria).3- Casquilho E27. Utilize um casquilho E27 porque eu tinha em casa, por isso a peca onde se encaixa esta projetada para meu casquilho E27.De qualquer forma, como tambem deixo o arquivo do projeto para que possam modificar ao seu gosto (com 3Dbuilder do Windows), voces vao ter que adaptar obrigatoriamente.Como exemplo, tem estes:https://www.amazon.es/Kopp-214601044-renovier-Casquillo-Unidades-Blanco/dp/B075XVGVX2/ref=sr_1_8?__mk_es_ES=%C3%85M%C3%85%C5%BD%C3%95%C3%91&keywords=casquillo+e27&qid=1558516369&s=gateway&sr=8-8Ou ainda melhor... com este voces ja tem o cabo e tudo, isso sim, voces vao ter que cortar a parte do cabo que vai entre o casquilho e o interruptor, ja que e preciso soldar os fios do motor:https://www.amazon.es/kwmobile-portal%C3%A1mpara-E27-interruptor-casquillo/dp/B01MQ140YO/ref=sr_1_5?__mk_es_ES=%C3%85M%C3%85%C5%BD%C3%95%C3%91&keywords=casquillo+e27&qid=1558516369&s=gateway&sr=8-5.No entanto, em ambos os casos, voces vao ter que adaptar o STL do casquilho para coloca-lo no suporte.Se no futuro eu fizer outra lampada como esta, a adaptarei para o casquilho com cabo.4- Como utilizei um casquilho E27 e posteriormente comprei uma lampada LED de luz branca fria com casquilho E14, tive que utilizar um adaptador como este:https://www.amazon.es/PsmGoods%C2%AEE14-convertidor-Adaptador-Convertidor-Lampholder/dp/B01MXLI5G0/ref=sr_1_14?__mk_es_ES=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=32U23OAH8Z32T&keywords=e27+a+e14&qid=1558517015&s=gateway&sprefix=e27+a+%2Caps%2C192&sr=8-14.Se voces quiserem utilizar uma lampada com casquilho E27, nao precisam desse adaptador.5- Para soldar os fios: desde que descobri essas coisinhas, soldar fios e coisa de criancas. Essas coisas sao tubos retrateis com estanho, por isso, basta aquece-los com um isqueiro.https://www.amazon.es/symboat-thermor%C3%A9tractable-crimpadora-Conectores-impermeables/dp/B07D7T5H93/ref=sr_1_5?__mk_es_ES=%C3%85M%C3%85%C5%BD%C3%95%C3%91&keywords=soldar+cables&qid=1558517500&s=gateway&sr=8-5Entao, e preciso soldar os fios da lampada com os do motor para usar uma unica tomada, caso contrario, seria necessario usar uma tomada para a lampada e outra para o motor.Ambas as coisas funcionam a 220v, entao a lampada e conectada diretamente na parede.INSTRUCOES DE MONTAGEM:Acredito que as fotos sao suficientemente ilustrativas, por isso me limitarei a relatar os pontos importantes:1- Todas as pecas devem ser coladas. Eu usei fita dupla face, mas para colar PLA 3D Fila e melhor usar uma cola.O motor tambem foi colado com fita dupla face na plataforma que nao gira, no entanto, reconheco que acaba descolando um pouco porque o motor esquenta.Nao e possivel fixa-lo a essa plataforma com parafusos, pois rocaria com o rolamento. Por isso, se encontrarem um metodo alternativo, nao hesitem em comentar.Ainda assim, a fita dupla face nao e uma ma solucao, considerando que nao e uma lampada para deixar funcionando por muito tempo, pois o motor esquenta.2- Como se ve nas fotos, o rolamento e colado com fita dupla face (funciona bem) a plataforma que gira e a plataforma que nao gira.Ao colar o rolamento, voces devem ter muito cuidado para que fique totalmente centrado em ambas as plataformas.3- O eixo do motor e preso de um lado ao eixo do motor de micro-ondas e do outro lado e colado a plataforma superior. Voces devem faze-lo totalmente centrado.4- O motor e colado pela parte posterior da plataforma que nao gira. Ja disse que usei fita dupla face. Devem ter muito cuidado em cola-lo centrado no buraco da plataforma, caso contrario, fara barulho e nao girara bem.5- A pequena peca que suporta o casquilho deve ser colada a plataforma que nao gira com cuidado para que nao roce no eixo do motor.Acho que isso e tudo, talvez eu tenha dado algumas coisas como sabidas, mas ja sabem que estou aqui para qualquer duvida.6- As litografias sao de 130x130 mm e 3 mm de espessura.7- Nao sao necessarios suportes.DICA: Tenham muito cuidado ao colar as pecas, pois se nao ficarem centradas, a lampada nao gira bem e o motor faz barulho.Por ultimo, repito que nao e uma lampada para ficar funcionando por muito tempo, pois o motor esquenta um pouco.
