Sobre o objeto 3D KIT Z AXIS SWD1 PARA WANHAO DUPLICATOR I3 / MONOPRICE MAKER SELECT

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

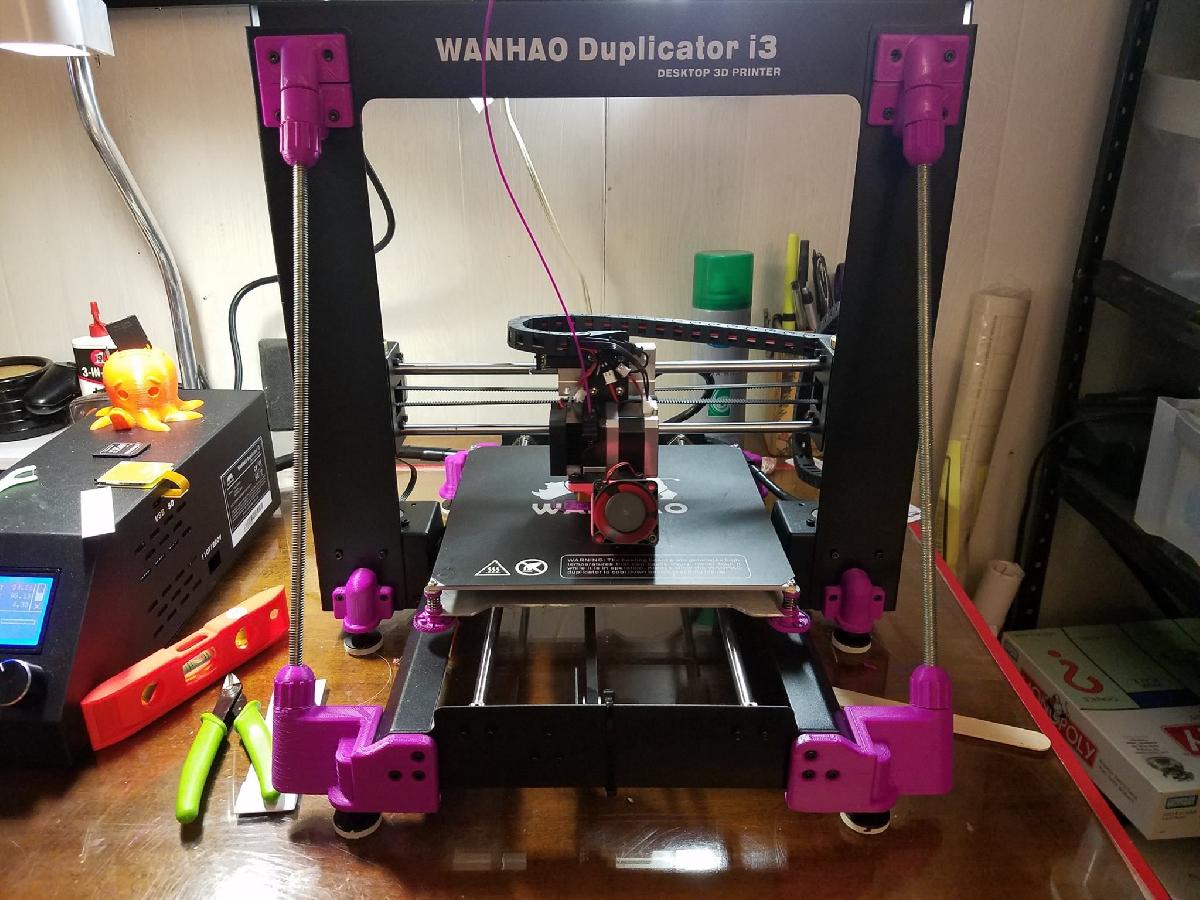

KIT Z AXIS SWD1 PARA WANHAO DUPLICATOR I3 / MONOPRICE MAKER SELECT foi projetado para Impressora 3D. Este e um Remix de dois designs separados encontrados aqui no Thingiverse que me inspiraram.A primeira inspiracao vem do conceito basico dos blocos impressos grossos do AzzA.Modelei no Inventor uma revisao completa dos conectores frontal e superior que se estendem para tornar as barras paralelas ao eixo y.A segunda inspiracao foi do design do TyphonPS com niveladores.Os pes intermediarios e os pes traseiros sao redesigns do conceito do TyphonPS, que incorpora niveladores nas bases dos blocos do eixo y e nas torres do eixo z.Embora apenas algumas semelhancas existam entre as outras duas criacoes, essas pecas foram completamente reconstruidas no inventor e verificadas em relacao ao Wanhao I3 Duplicator quanto ao encaixe.Os suportes do eixo Y frontal e traseiro que correm ao longo da placa frontal podem ser usados do kit do AzzA, pois ainda nao recriei essas partes para meu proprio design, mas farei isso no futuro com modificacoes para suportar mudancas no Wanhao.Este mod do eixo Z foi projetado para eliminar a necessidade de remover completamente os parafusos superiores do eixo Z, o que poderia levar a desalinhar a estrutura superior do eixo z e causar problemas para novos instaladores. Ao usar o suporte de 2 parafusos superior, permite que um novo modder sem habilidades instale o suporte do eixo z sem desmontar completamente a maquina.Pecas adicionais necessarias2) Barra Rosqueada de 5/16 @ 375mm de comprimentoou Barra Rosqueada de 8mm @ 375mm de comprimento4) Porcas Nylock de 5/16 - Substituir por porcas de 8mm se usar barra de 8mm4) Porcas Padrao de 5/1626) Parafusos de Cabeca Allen M3 x 10mm6) porcas 1/4-206) parafusos de elevador 1/4-20 de 1 de comprimento6) Almofadas de borracha de 1 de diametro x 1/8 de espessura (adicionadas a parte inferior dos parafusos de elevador)Processo de instalacao.Certifique-se de que as barras roscadas estao entre 370mm e 380mm de comprimento.Remova 3) parafusos M3x5 na frente do eixo y de um lado, monte o novo suporte e substitua por 3) M3x10mm e na parte interna do Y instale 1) M3 x 10mm no Suporte Interno. Repita para o lado oposto. Em seguida, repita para os blocos traseiros, menos o parafuso interno.Remova 2) parafusos M3 x5mm na parte inferior de cada torre do eixo z e instale os pes centrais com 2) parafusos M3x10mm em cada pe central.Instale 6) porcas 1/4-20 nos blocos para os parafusos de elevador, em seguida, instale 6 parafusos de elevador.Instale as barras roscadas nos dois blocos de base frontais, as Nylocks de 5/16 devem ser colocadas antes de inserir na base e instale a porca de 5/16 no tubo da base e rosqueie a barra na porca de 5/16. Deslize a capa impressa sobre a porca nylock de 5/16 e deslize uma capa impressa adicional invertida em seguida. Por fim, rosqueie uma porca padrao de 5/16 para encaixar na 2ª tampa. Finalmente, instale a manga superior do eixo z na barra roscada e tampe com a porca nylock de 5/16 nivelada com a extremidade da barra roscada.Instale a manga superior do eixo z nos dois parafusos inferiores nos parafusos do conector da torre do eixo z superior. Ajuste e nivele a maquina conforme necessario.
