Kit VTOL ZOHD Altus
Veículos R/C
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Kit VTOL ZOHD Altus
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

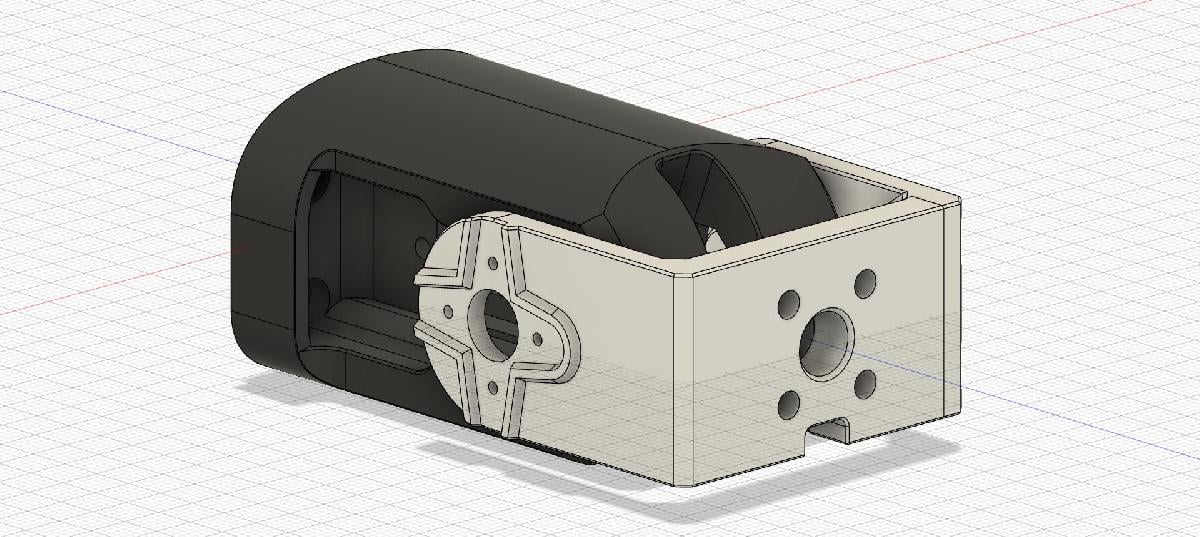

Kit VTOL ZOHD Altus foi projetado para Impressora 3D. Kit VTOL facil de imprimir e instalar. Nenhuma modificacao na estrutura da aeronave e necessaria. Os suportes de servo foram projetados para MKS HV69. E altamente recomendado usar servos com o mesmo tamanho exato para que se ajustem corretamente.Hardware necessario:2x MKS HV69 + parafusos de montagem e braco do servo (forma de mais)2x rolamentos de esferas 8x14x4mm6x inserts M3 (max. 6mm de comprimento)14x M3x6mm8x parafusos auto-roscantes 1,7x6mmConsegui otimos resultados impressando o suporte do servo em ABS-GF e os suportes do motor em PA6-CF ou ABS-GF tambem. PETG XT 3D Fila pode funcionar, mas nao e tao rigido e pode amolecer quando os motores esquentam.Instrucoes:imprimir suportes de servo com 2-3 paredes, sem preenchimento, 6 camadas superiores e inferioresimprimir suportes de motor com 4 paredes, >=15% de preenchimento, 6 camadas superiores e inferioresa orientacao da maioria das pecas e obvia, colocar o MotorMount com um lado voltado para a ranhura dos cabos do motor para cimaderreter inserts M3 no RearMotorTop e MotorMountcolocar o braco do servo de fora para dentro do MotorMount e usar parafusos de 1,7mm de dentro para assegurar no lugar.colocar o rolamento de esferas no ServoMountinstalar servo no ServoMountinstalar motor no MotorMount & RearMotorTop usando parafusos M3centralizar o servocolocar o MotorArm no rolamento de esferasinstalar o servohorn no servo, usar o indicador do lado oposto para alinhamentofixar o MotorMount & MotorArm com parafusos M3fixar o servohorn com o hardware padraousar os parafusos padrao do suporte do motor para fixar o gimbal nas asas e colocar um espacador entre o suporte da asa e o gimbalusar parafusos M3 para fixar o motor traseiro ao tubo de extensaoEste e um tricoptero com yaw vetorizado padrao + mistura de asa fixa. Consulte os manuais VTOL para INAV ou ArduPilot para configura-lo e conecta-lo corretamente. Para ajustes mecanicos, abra os 2 parafusos que prendem o MotorMount & MotorArm, remova o parafuso do braco do servo e faca seus ajustes. Voce encontrara marcacoes para 0° e 90° no MotorArm & ServoMount para facil alinhamento.Divirta-se!
