Sobre o objeto 3D Kit de Upgrade de Hotend Duplicator 4/4x

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

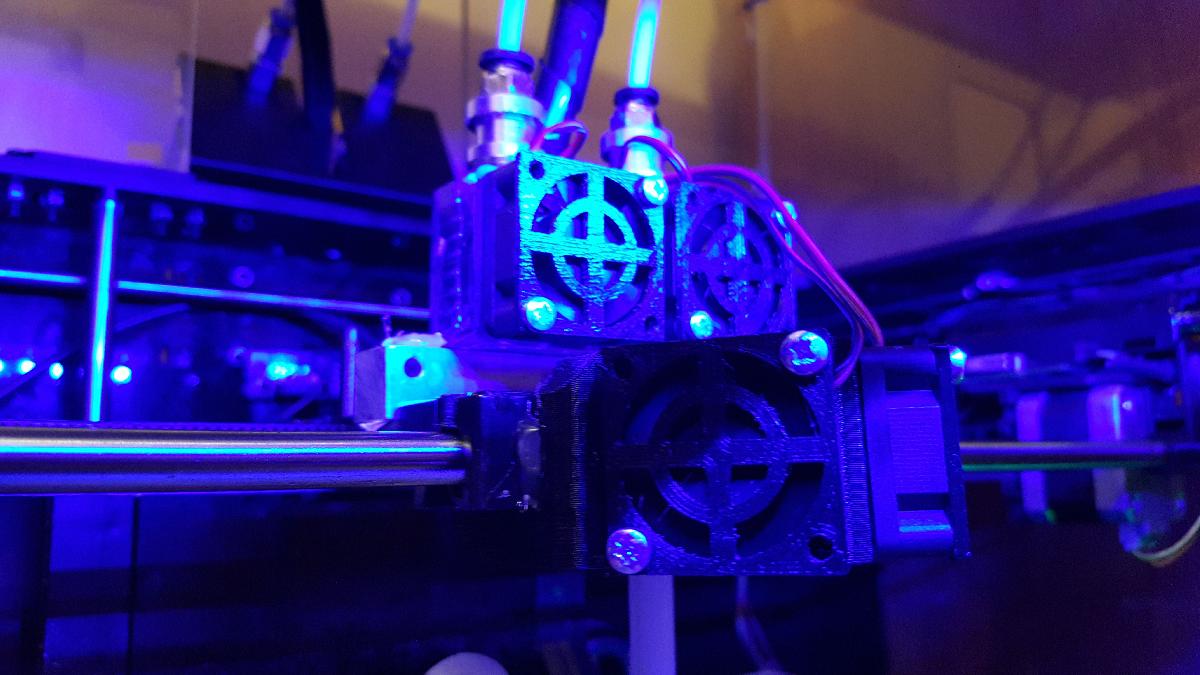

Kit de Upgrade de Hotend Duplicator 4/4x foi projetado para Impressora 3D. Estas sao todas as pecas que voce precisa para atualizar seu duplicador 4/4x para uma impressora com hotend.Isso reduz muito o peso da cabeca de impressao e permite que voce imprima mais rapido e reduza o desgaste da impressora.Pecas para comprar.2 x hotends E3D de 24 volts ou equivalente. Eu usei importacoes do ebay. Mas eu precisei usar meus aquecedores e termopares antigos, pois os outros nao funcionaram para mim. O kit precisara incluir dissipadores de calor do hotend, ventiladores, suportes para ventiladores, tubo de 2mm ID e encaixes de pressao e a extremidade da cabeca.2x bocais M6 x 30mm. Nao se desfaca de seus bocais antigos, pois voce precisara deles nos motores de passo (veja a imagem e voce notara uma rosca indo ate a engrenagem e o rolamento). Voce precisa de bocais mais longos porque os hotends precisam da rosca extra neles. Se voce pudesse ajustar a cama mais para cima, entao voce nao precisaria deles porque os aquecedores nao precisariam ficar tao baixos.2 x kits de atualizacao de extrusora de aluminio Mk8 (tipo esquerdo e direito). Esta e uma otima atualizacao de qualquer forma, mas voce precisara disso para ter uma rosca M6 para conectar o tubo do hotend aos extrusores do motor de passo.Atualizacao de engrenagem, esta e a melhor engrenagem para usar, pois outras podem apertar demais o filamento e entupir o filamento no tubo/cabeca.2 x acopladores M6 - para conectar o tubo do hotend as partes do motor/extrusora. Rosqueie o bocal antigo ate a engrenagem e o rolamento da extrusora, depois rosqueie o acoplador M6 e adicione o encaixe de pressao (veja a imagem)2 x ventiladores de 30mm 24Volt. Estes sao para o duto de resfriamento.1 x parafuso M3 de 25-30mm. Este e para a placa de parada da cabeca (veja a imagem)Pecas de impressao1 x parada da cabeca. Remover os motores de passo da cabeca significa que o interruptor de parada do eixo y nao tem nada para pressionar (veja a imagem).1 x suporte de extrusora remota - Isso permite que os motores sejam montados na parte de tras da impressora1 x suporte de cabo do hotend - Segura os cabos no lugar na extremidade da cabeca. O suporte de cabo antigo e redundante.2-4 x - Protetores de ventilador. Como os ventiladores sao pequenos, e muito facil quebra-los. Protetores economizam dinheiro.Duto de resfriamento. Os hotends precisam de um duto de resfriamento. Este duto e colado no lugar com um pouco de cola quente ou algo assim.Fechadura da porta - o duto de resfriamento se projeta mais do que a porta. A fechadura serve para segurar a porta durante a sequencia de inicio da impressao. Dependendo do tamanho da impressao, a porta pode ser abaixada para manter o calor dentro.OBRIGATORIOVoce deve mudar a velocidade de movimento da cabeca para 150mm/s em deslocamento e retrair cerca de 3mm para que o filamento nao escorra ao se mover. Nao retrair mais de 3mm, pois isso nao ajudara. Apenas mover rapido sera bom, mas tenha cuidado para nao se mover rapido demais.Boa sorte equilibrando suas duas cabecas de impressora, pois isso nunca e divertido em uma impressora de cabeca dupla.
