Sobre o objeto 3D Kit de Placa de Experimentos Modular V2 apenas modulos pequenos (com arquivos STEP)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

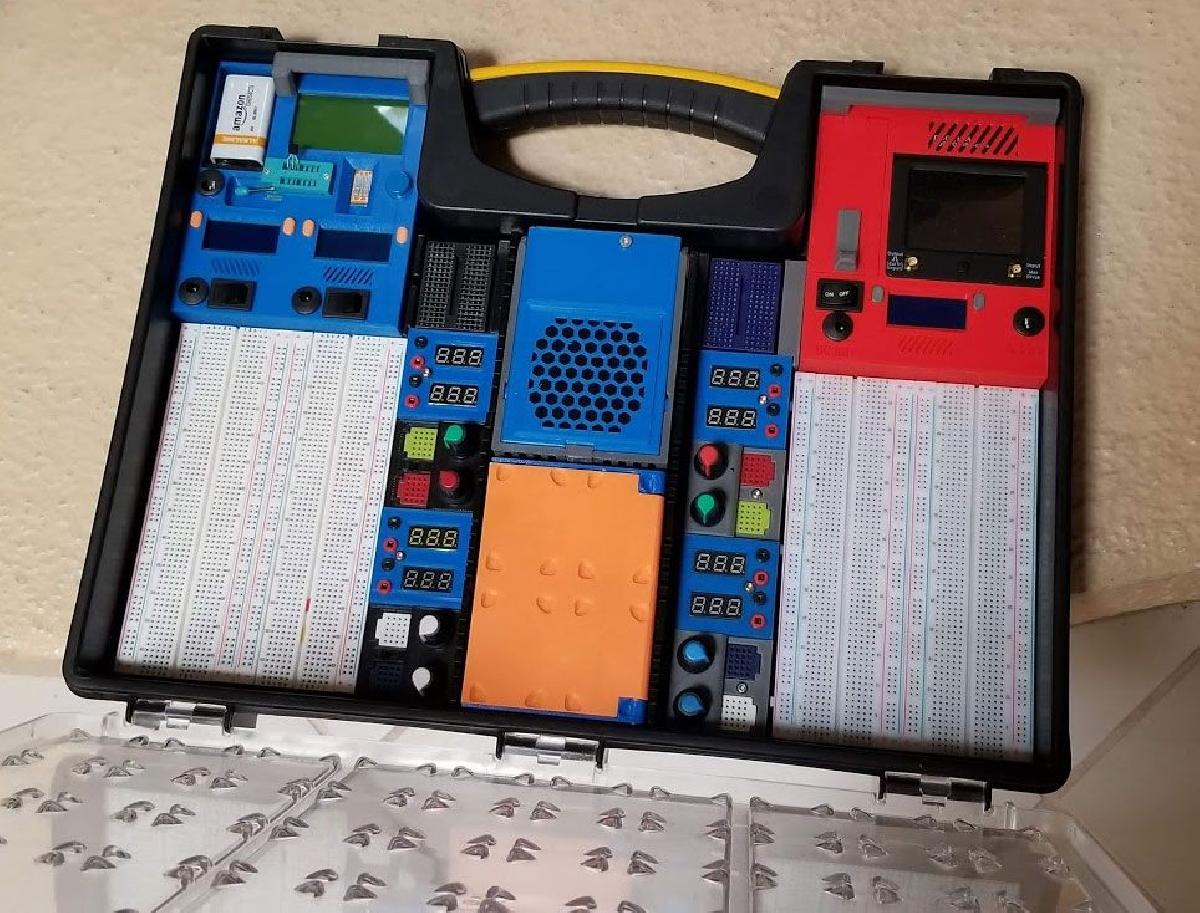

Kit de Placa de Experimentos Modular V2 apenas modulos pequenos (com arquivos STEP) foi projetado para Impressora 3D. A ideia aqui era fazer um kit de prototipo que pudesse ser guardado em uma caixa Stanley 014725R (que comportaria 2 desses). Esta e a segunda versao do Kit de Prototipo, com a diferenca de que os modulos menores agora podem ser trocados entre as versoes esquerda e direita. Esta coisa inclui apenas a base do prototipo e os pequenos modulos. Eu postarei arquivos para os modulos maiores (os modulos DSO e ESR) como remixes disso, mas se voce ja os imprimiu das versoes originais (v1), eles ainda devem funcionar.Eu removi as versoes originais do kit de prototipo (v1) ja que havia 4 coisas relacionadas a ele por ai (2 cada uma com versoes esquerda e direita), e parecia muita bagunca e confusao. Eu nao vi nenhuma fabricacao na versao original, entao pensei que era seguro remove-las, desculpe se nao for o caso. Embora se voce precisar de arquivos da versao original, me avise. Os modulos grandes da versao original ainda devem funcionar com os modulos menores e a base do prototipo desta (v2) versao.Atualmente, planejo postar os seguintes remixes para os modulos maiores (eles precisam ser listados separadamente, pois sao remixes e tem licencas diferentes):Um modulo DSO112A que comportara um osciloscopio digital mini DSO112A (DSO) e um conversor DC-DC buck (com display LCD). Esta disponivel no link abaixo:https://www.thingiverse.com/thing:3638866Um modulo de Testador de Transistor Resistor Diodo Capacitor Mosfet 12864 Mega328 ESR com dois conversores DC-DC buck ajustaveis (com displays LCD).(pendente, mas disponivel no Instructables)https://www.instructables.com/id/Component-Tester-Module-for-the-Breadboard-Kit-V2/Alem disso, todos os arquivos e instrucoes necessarios podem ser encontrados no link abaixo para um instructable que cobre toda a configuracao.https://www.instructables.com/id/The-Modular-Breadboard-Kit-version-2/https://www.instructables.com/id/Component-Tester-Module-for-the-Breadboard-Kit-V2/Esta coisa inclui os seguintes modulos (pequenos) que podem ser usados com uma configuracao tanto para a direita quanto para a esquerda:Voltimetros duplos (versoes para voltimetros pequenos e grandes)Potenciometros duplos2 modulos de botao de pressao momentaneaModulo de botao de pressao momentanea e interruptor de alavancaHa tambem versoes esquerda e direita dos seguintes:modulo capuchao que comporta uma Mini Placa de Prototipo Solderless de 170 pontosmodulo base que comporta duas placas de prototipo solderless de 830 pinos, com pes que se encaixam no perfil do chao de uma caixa Stanley 014725R.modulo base que comporta duas placas de prototipo solderless de 830 pinos, com uma base plana para pessoas que nao tem a caixa Stanley ou querem que elas tenham uma base plana.Os componentes usados foram:Voltimetros LCD (esses usam os modulos sm ou pequenos) se voce pegar as versoes de 10x22,5mm linkadas abaixo. Se voce acabar comprando o tipo maior, entao use as partes LCD que tem LG no nome. Eu usei os pequenos (linkados acima) que usam os modulos SM.Mini Placa de Prototipo Solderless de 25 Pontos (2 por modulo de potenciometro)Placa de Prototipo Solderless de 170 Pontos (uma)Placas de prototipo solderless de 830 pontos (2)Alguns conectores dupont de 1 pino (femea) e carcacas tambem serao necessarios. Voce tambem pode usar alguns jumpers femea pre-fabricados com esses nas extremidades, basta corta-los e usar os fios para os voltimetros. Esses sao usados apenas nos modulos de voltimetro e nos modulos de interruptor.Potenciometro Rotativo Painel Pot Linear Taper 500 - 500K Ohm com capas (disponivel no Ebay). Veja as fotos para um exemplo do tipo usado. Os potenciometros que comprei para este projeto tem um comprimento de eixo de 15mm (parte estriada de 8-9mm), diametro do eixo de 6mm e sao 24mm no total. Eu usei uma mistura de faixas, com 1k, 10k (2) e 100k na minha configuracao.Interruptor momentaneo (esses sao necessarios apenas para os modulos com interruptores)Interruptor de alavanca AC 250V 3A/125V 6A (este link mostra dois tipos, eu usei o menor dos interruptores para os modulos com o interruptor de alavanca)Opcionalmente, isso foi projetado para caber em uma caixa organizadora STANLEY 014725R (Zoro.com e o lugar mais barato para conseguir esses - ou Ebay)Hardware:Eu usei parafusos M3 e inserts M3 (4mm x 4.3mm) veja a lista abaixo dos tipos de parafusos usados.Modulo de potenciometroM3x8 (2)M3x12 (1)Inserts de latao M3 4mm x 4.3mm (3)Modulo de voltimetroM3x8 (2)M3x16 (1)Inserts de latao M3 4mm x 4.3mm (3)Modulos de interruptor (ambos os tipos)M3x8 (2)M3x16 (1)Inserts de latao M3 4mm x 4.3mm (3)Modulo final (segura a Placa de Prototipo de 170 pinos):M3x8 (3)Inserts de latao M3 4mm x 4.3mm (2)Espero nao ter deixado nada de fora, mas voce pode encontrar mais informacoes no link do instructable acima sobre montagem e pecas que foram usadas com ele.Se voce imprimir isso, e gostar, seria legal se voce pudesse postar uma fabricacao para que eu saiba se isso vale a pena. Se voce tiver um problema ou uma pergunta, me avise nos comentarios. Eu provavelmente imprimi 30 ou mais pecas de teste ao longo do caminho para fazer isso, e ate agora meus kits parecem estar funcionando bem, entao espero que nao haja grandes problemas. No entanto, se voce ver algo que pode ser melhorado, por favor me avise e farei o que puder para corrigir. O arquivo STP sera incluido para facil remixagem.Eu atualizo regularmente meus projetos atuais e outras coisas em que estou trabalhando no meu blog.E se voce gosta de algumas das coisas que eu projeto, pode me seguir aqui ou em Printables, para ver o que ha de novo que eu posto.Obrigado por olhar!

Baixar
