Kit de montagem DRO para mini torno Vevor (YS 2260A)

Máquinas-ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Kit de montagem DRO para mini torno Vevor (YS 2260A)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

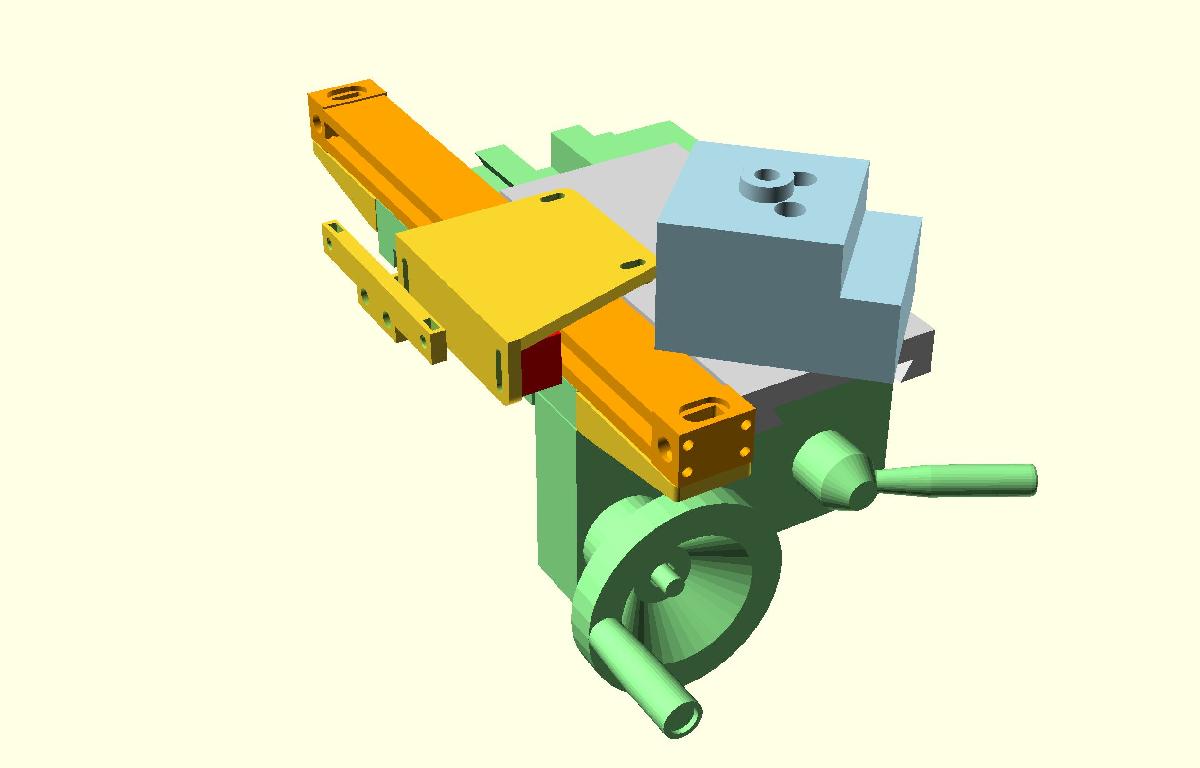

Kit de montagem DRO para mini torno Vevor (YS 2260A) foi projetado para Impressora 3D. Kit de montagem DRO para mini torno Vevor (YS-2260A).O "Apron.STL" que usei para modelar as pecas e de https://www.thingiverse.com/tonycstechEm um torno pequeno, e muito dificil encontrar um ponto de montagem aceitavel para a escala do eixo x. Decidi monta-la no lado do cabecote do carro transversal.Desvantagens de montar a escala no lado do porta-ferramentas do carro transversal:os parafusos de ajuste nao podem mais ser ajustados (sem remover a escala) a menos que uma certa distancia seja mantida do carro transversalo porta-ferramentas nao pode ser movido tao perto da peca de trabalhoo carro transversal nao pode mais ser travadoDesvantagens de montar a escala no lado do cabecote do carro transversal:maior chance de que os cavacos contaminem a escalao porta-ferramentas nao pode ser movido tao perto do cabecotePecas impressas necessarias para montar o DRO do eixo Z:DRO_bracketZ.stl (1x)DRO_plate.stl (2x)Pecas impressas necessarias para montar o DRO do eixo X:DRO_bracketX.stl (2x)DRO_bracketX_Plate.stl (1x)DRO_bracketX_CoverBracket.stl (1x)Materiais recomendados:PLA 3D Fila (75% de preenchimento)Observacoes:para furar/rosquear os furos para parafusos M4 na frente, usei os ajudantes de furar: DRO_bracketX_DrillHelper.stl e DRO_bracketX_DrillHelper_Mirrored.stlusei escalas de vidro de 150 mm e 600 mm de comprimento de viagem (os comprimentos minimos de viagem requeridos para meu torno sao 120mm e 560mm)movimentei a placa de respingos 40 mm para tras para criar mais espaco para o movimento dos cabos do DRO. Criei "DRO_bracketZ_MotorHoleCover.stl" para cobrir o buraco para o compartimento do motor. Criei "DRO_bracketZ_SplashBracketT.stl" para montar a placa de respingos no torno.
