Kit de antena Yagi

DIY

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Kit de antena Yagi

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

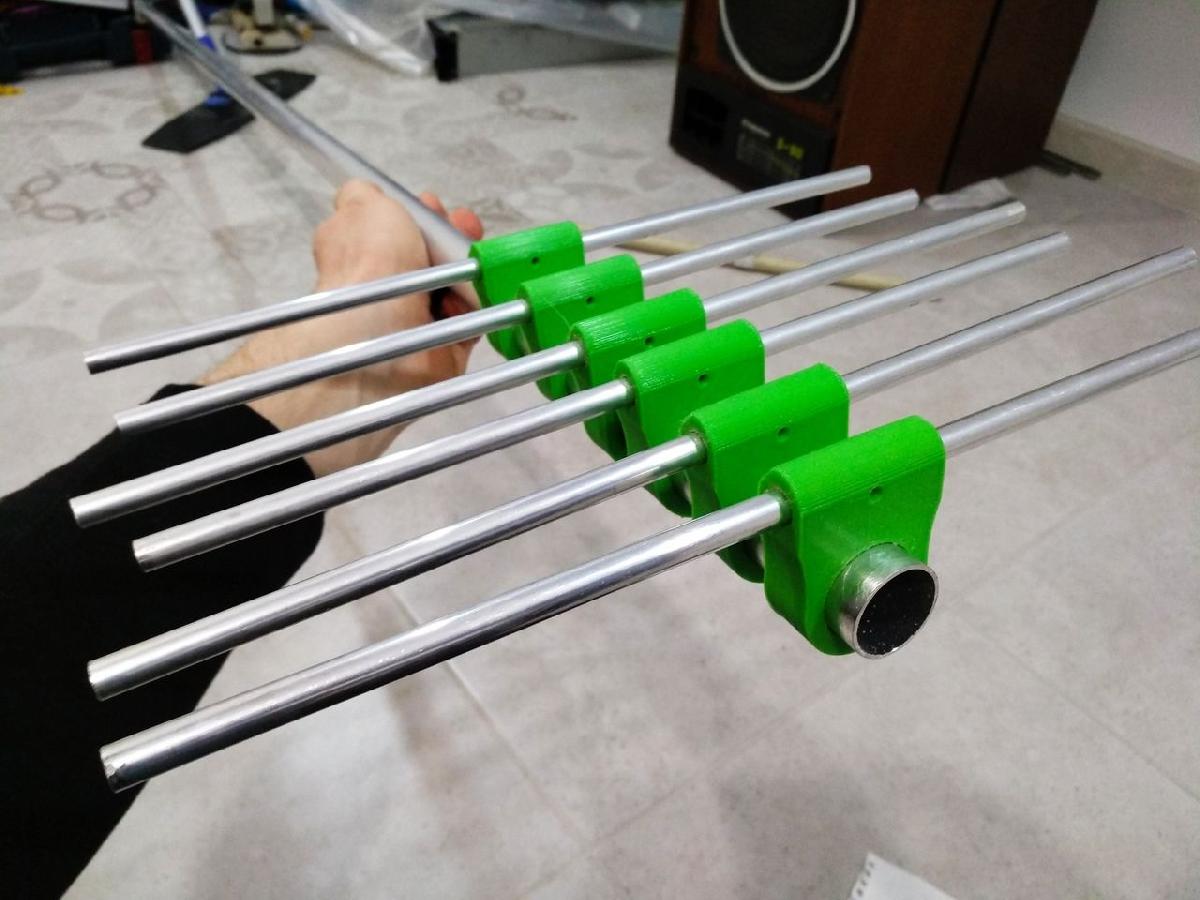

Kit de antena Yagi foi projetado para Impressora 3D. Objetivo do design: criar peca personalizada para montagem da antena Yagi.Voce pode imprimir componentes leves de Yagi.A viga e um tubo de Al de 25 mm, mas voce pode usar tubos de varios materiais (isso afeta apenas o peso da estrutura).Os elementos sao tubos de Al de 8 mm. O refletor para a antena de 2m e dividido em 2 partes. E mais longo que 1m e e conectado com terminal de parafuso.Por exemplo, montei Yagi com 8 + 6 elementos para as bandas de 2 / 70cm.

Baixar

O arquivo "Kit de Antena Yagi" é um design 3D dedicado à criação de uma antena Yagi personalizada, ideal para entusiastas de radiocomunicação e hobbistas que buscam melhorar suas capacidades de transmissão e recepção. A antena Yagi é conhecida por seu alto ganho e direcionalidade, tornando-a uma escolha popular para diversas aplicações, especialmente nas faixas de 2 metros e 70 centímetros.

### Detalhes do Design
- **Objetivo:** O design visa facilitar a montagem de uma antena Yagi por meio de componentes impressos em 3D, permitindo que os usuários personalizem suas antenas de acordo com suas necessidades específicas.
- **Componentes:** O modelo é projetado para ser utilizado com um tubo de suporte de alumínio de 25 mm. Embora o alumínio seja recomendado devido à sua leveza e resistência, o usuário pode optar por outros materiais, considerando que isso afetará principalmente o peso da estrutura final.
- **Elementos:** Os elementos da antena são feitos de tubos de 8 mm de diâmetro, que são comuns em construções de antenas Yagi.
- **Refletor:** O refletor para a antena de 2 metros é particularmente notável, pois é dividido em duas partes para facilitar o transporte e a montagem. Ele possui mais de 1 metro de comprimento e é conectado por meio de um terminal de parafuso, garantindo uma montagem segura e estável.

### Exemplos de Montagem
O autor menciona que montou uma antena Yagi com um total de 14 elementos, divididos em 8 + 6 elementos para as bandas de 2 e 70 cm. Essa configuração permite que a antena seja eficaz em ambas as faixas, ampliando a versatilidade da antena.

### Considerações para Impressão 3D
- A impressora 3D deve ser capaz de imprimir peças com precisão, especialmente para garantir que todos os componentes se encaixem corretamente durante a montagem.
- Os materiais de impressão devem ser leves e duráveis. Bioplásticos como PLA ou PETG podem ser uma boa opção, mas é importante considerar a resistência térmica e ao impacto se a antena estiver exposta a condições climáticas adversas.

Esse design não só oferece uma solução prática para a montagem de antenas, mas também permite aos usuários a liberdade de experimentar e personalizar sua antena Yagi de acordo com suas especificações e preferências.
