Sobre o objeto 3D KIT DE ACESSORIOS PARA GUIAS LINEARES NO ARTILLERY X1 E GENIUS

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

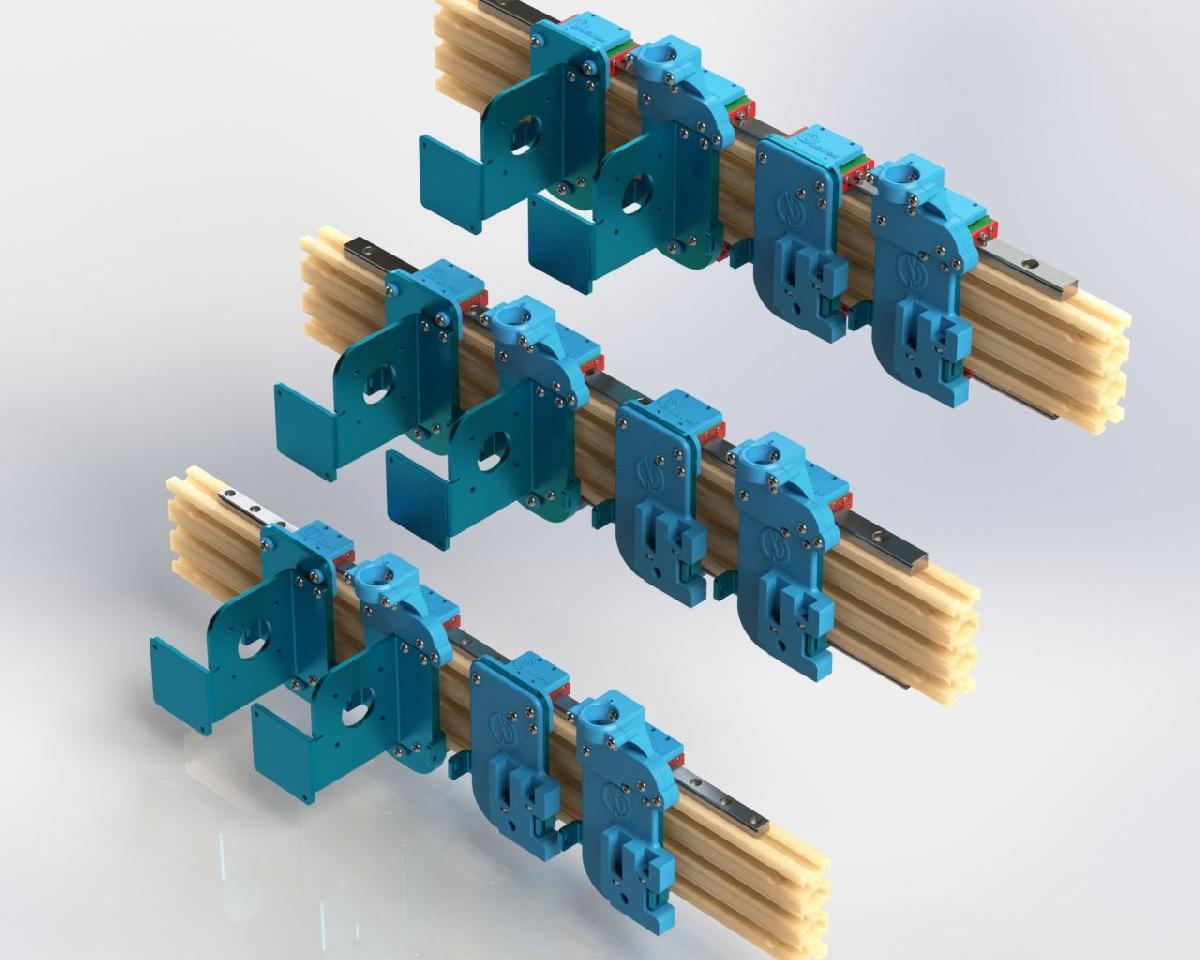

KIT DE ACESSORIOS PARA GUIAS LINEARES NO ARTILLERY X1 E GENIUS foi projetado para Impressora 3D. Este e um trabalho que com certeza agradara a muitos. Comecemos dizendo que os kits sao compativeis com guias lineares MGN9C, MGN12C, MGN12H. Para cada suporte de guia linear, estao incluidas quatro configuracoes de montagem: placa padrao, placa padrao com colarinho (veja o trabalho feito no descentramento da pcb), placa nano e placa nano com colarinho, portanto, voce tem uma ampla escolha.Criou esta configuracao com a montagem das guias nao no lugar habitual; geralmente, 1 ou 2 guias sao montadas no lado frontal do perfil X, na minha opiniao, o centro de gravidade se desloca muito para frente do eixo do perfil X, portanto, com uma montagem em balanco, o peso fica muito pesado. Entao, tentei manter tudo alinhado, levando as guias a uma montagem nos lados superior e inferior, de modo a nao sobrecarregar, e tendo um suporte de meia faixa, o suporte e mais solido e o movimento no eixo X e menos cansativo precisamente porque o peso esta distribuido no eixo vertical.Nao ha problemas de espaco, tanto embaixo quanto em cima; a montagem do suporte das guias se ajusta na altura da placa de artilharia padrao.Para os proprietarios do X1, posso ja dizer que em cima pode-se montar um trilho de 400mm, enquanto embaixo pode ter um comprimento entre 350mm e 370mm, entao ou voce compra os 350mm ou corta (como eu fiz) para 370mm ou 350mm. Infelizmente, para o Genius, voce tera que medir por conta propria.Para proprietarios do X1 e Genius sem guias lineares montadas no Z, eles devem usar guias lineares MGN9C para evitar colisoes na maxima extensao no Z e no X; por outro lado, quem ja tem guias no eixo Z pode usar as MGN12C ou MGN12H. Tendo guias no Z, o eixo X se desloca alguns mm para a frente e ha espaco para carrinhos mgn maiores (entao, cuidado com o que voce escolher, nao me responsabilizo).Lembre-se de 2 ajustes a serem feitos apos a montagem das guias:• Adicione, se necessario, 1 ou 2 aneis ou arruelas de plastico sob o sensor de fim de curso do eixo X, verifique se esta quase no centro com o carrinho de metal padrao para a deteccao de distancia 0; para o sensor do eixo Z, nao tive problemas de leitura;• O sensor Z, estando em coincidencia com a pista inferior, realizara a leitura nela, entao lembre-se de baixar o sensor Z tanto quanto a altura da pista.Dividi os kits por tipo de guia, entao voce nao pode errar; para cada guia, voce encontrara no arquivo .rar tanto arquivos stl quanto arquivos step, e arquivos solidworks. A montagem nao e complicada; para cada configuracao, coloco fotos em explodido, preste atencao a insercao dos fios de latao (sao 2 modelos, ambos sao necessarios) e a direcao de insercao; aqueles colocados na conexao das guias devem sair cerca de 1mm para fora (veja as fotos). Estas servem como guia para se encaixarem na placa padrao; tambem coloquei uma foto em secao de como e inserido. O espaco e feito de proposito para favorecer (sem exagerar) a tracao.Especifico um ponto sobre furos e tolerancias; geralmente insiro 1-2/10 de mm de tolerancias nas insercoes e reduzo com a mesma proporcao os furos dos fios para os parafusos, de modo que estes criem uma rosca ou, se forem passantes, voce joga dentro com o parafuso para ajusta-lo; no caso dos furos colocados atras nos suportes das guias, em particular aqueles que entram em contato com as porcas que saem da placa de metal. Estes, em alguns casos, com uma broca de 6,5 devem ser alargados manualmente (nada quebra, fiquem tranquilos), isso porque eu testei pessoalmente a conexao em 2 placas de metal diferentes, a da artilharia padrao e uma similar comprada separadamente. Resultou que as porcas que saiam pela parte de tras tinham diametro diferente e, portanto, nao entravam; entao, como eu disse, com uma broca e um pouco de jogo manual muito leve, se necessario, amplie-o.Para a montagem, ha pouco a dizer; as fotos dizem tudo; os inserts sao todos m3, o mesmo para os parafusos (sempre entre 6-12mm), entao m3, e tambem sao m3 as porcas u nuts para fixar as guias lineares ao perfil de aluminio. Entao siga as fotos e, na montagem, nao aperte tudo de uma vez, para que voce possa fazer ajustes e ver se o carrinho roda bem.Para o resto, se voce precisar, pergunte; eu responderei com prazer. Como sempre, esperando ter feito algo agradavel para a comunidade, muito obrigado; se voce gostar, doacoes ao preco de um cafe sao sempre bem-vindas, pelo menos pelo tempo que passei, e se voce publicar tudo, por favor, ao menos me mencione e visite minha pagina no instagram @nd_nanodesigner. Bom trabalho de "NANODESIGNER".
