KIT DE ACESSORIOS PARA GUIAS LINEARES NA ARTILLERY X1 X2 EIXO Z

Impressão 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D KIT DE ACESSORIOS PARA GUIAS LINEARES NA ARTILLERY X1 X2 EIXO Z

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

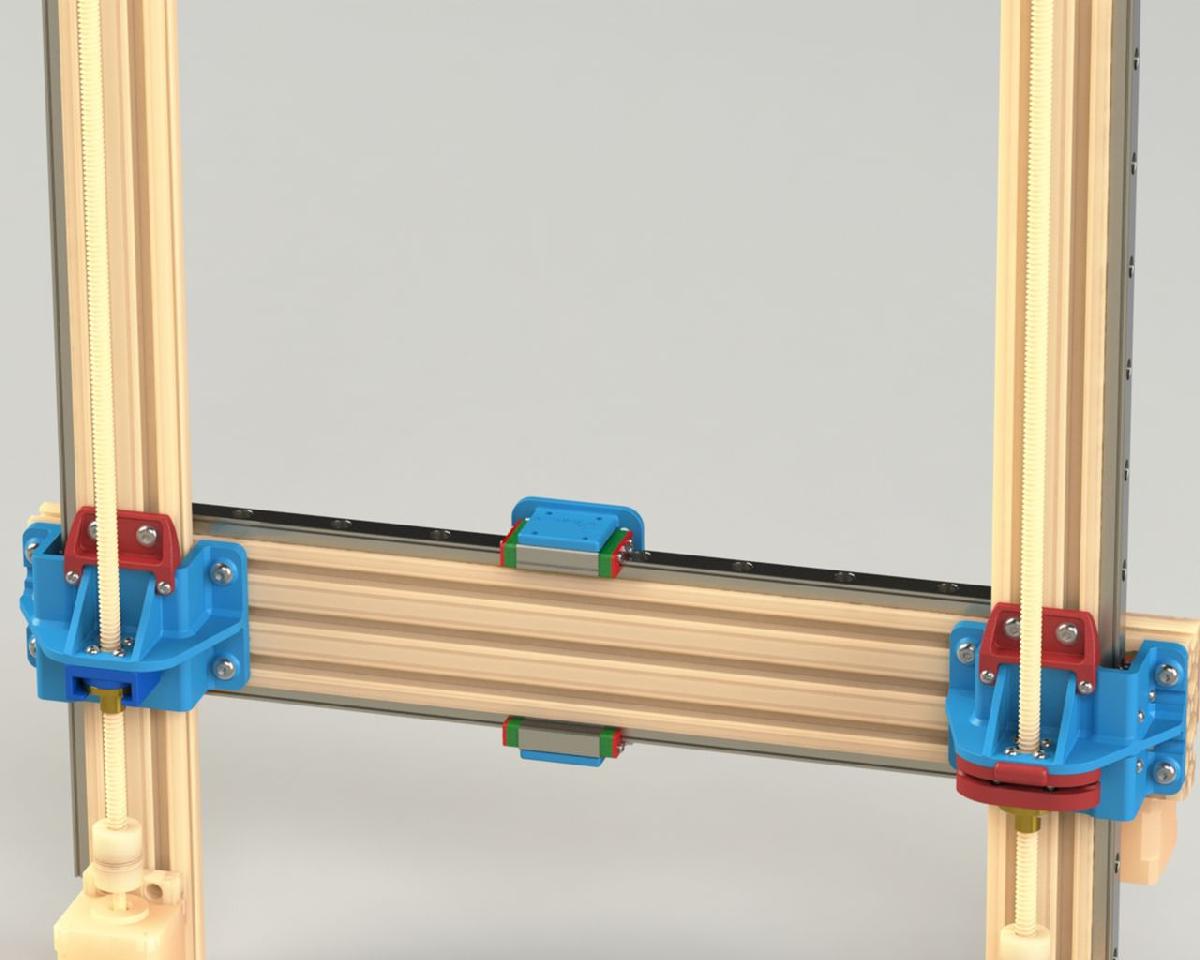

KIT DE ACESSORIOS PARA GUIAS LINEARES NA ARTILLERY X1 X2 EIXO Z foi projetado para Impressora 3D. Para concluir o conjunto de guias lineares na X1, desta vez proponho alguns suportes de minha criacao para o eixo Z baseados em guias MGN12H com medidas de 500mm. O kit e composto de forma simples, apenas por 2 suportes mais um suporte que voce imprimira duas vezes, preferencialmente tente imprimir tudo em ABS ou superior, sendo um componente estrutural e melhor garantir a seguranca. Observando a nova Artillery X2, fiquei intrigado com a forma dos suportes traseiros de plastico, que sao muito minimalistas, mas ao mesmo tempo bem estruturados; estes substituiram os anteriores em metal, e, com base nisso, adaptei essa geometria para criar suportes em guias lineares. Eles podem ser montados com componentes padrao ou com outro trabalho meu, os “anti Z wobble”, inspirado na HEVORT (coloco o link no final do artigo). Os suportes sao fixados ao perfil de aluminio do eixo X com 4 parafusos M5 de 12mm e 4 porcas para perfis (deixo claro que todo o eixo X e deslocado para frente em 2mm para que, se desejado, possam ser montadas guias lineares MGN12H no perfil X), portanto lembre-se de verificar se o final de curso do eixo Z le bem o perfil X; caso seja necessario, adicione um espacador, como arruelas, atras do sensor, para que ele possa ser posicionado mais a frente para uma leitura correta do perfil X. Os suportes, por sua vez, sao fixados aos carrinhos das guias por meio de 4 parafusos M3; para completar, e necessario inserir buchas metalicas quentes M3x5,7mm nos furos para um possivel engate dos batentes, e voces podem perguntar: "para que servem?" Eu explico imediatamente. Durante a fase de projeto, me deparei com o problema da dificuldade de realizar manutencao/limpeza periodica dos componentes traseiros da impressora; neste caso, parafusos trapezoidais, guias, troca de correia ou polias, acopladores, etc. Cada operacao realizada nesses componentes envolve desalinhar o eixo X porque e necessario desmontar parte do sistema traseiro. Na rede, existem suportes artesanais para serem colocados sob o eixo X para mante-lo suspenso, mas nao permanecem alinhados corretamente; basta ter um pouco o leito inclinado e os suportes em cima ficarao inclinados, e, por sua vez, o perfil X apoiado nos suportes estara inclinado. Portanto, pensei e desenhei suportes ou batentes que voce imprimira para cada suporte de guia linear e, em caso de manutencao, basta monta-los nos suportes com parafusos M3 e aperta-los com porcas dentro dos perfis de aluminio, para manter tudo firme e paralelo, sem colocar suportes embaixo ou arranjos diversos, ou arriscar que todo o eixo X desca. Uma vez que tudo esteja finalizado e remontado, basta remover os suportes e tudo permanece alinhado. Vamos passar para a explicacao sobre o desmonte dos antigos carrinhos e o remonte do novo. Nao existe um verdadeiro guia, depende da habilidade manual do usuario, porque nao se trata apenas de desmontar e remontar tudo, mas, como para as guias dos outros eixos, e necessario regular as guias e os carrinhos para que sejam fluidos sem resistencia, portanto aperte tudo imediatamente, mas um pouco de cada vez e em diversos pontos. Digo que nao e um trabalho para quem tem a impressora ha pouco tempo. O trabalho maior e no inicio, ou seja, desmontar os carrinhos e as rodas originais. Portanto, trago apenas os passos basicos para realizar esta operacao, sem fotos. Compatibilidade com a Genius e a nova X2; nao tenho uma Genius, portanto nao pude verificar a compatibilidade, mas voce pode tentar e me avisar; ja para a X2, mesmo sem ter feito testes, nao creio que mude muito em termos estruturais. Os suportes tem uma tolerancia de 2mm em relacao aos perfis Z, entao, apos a impressao, basta limpa-los internamente e suavizar os furos com uma lima. Reitero a necessidade de verificar se o interruptor final do eixo Z le o perfil corretamente; caso seja necessario, adicione arruelas atras do sensor para move-lo para frente conforme necessario. Voce encontrara anexados arquivos stl, arquivos step e arquivos solidworks, guia em italiano e ingles em pdf, links para materiais e parametros de impressao. Para o restante, trago uma breve guia; se precisar, pergunte, responderei com prazer, e, como sempre, esperando ter feito algo agradavel para a comunidade, agradeco muito. E se voce quiser, doacoes neste link https://www.paypal.me/RAIAGENNARO no valor de um cafezinho sao sempre bem-vindas, ao menos pelo tempo gasto ou para desenvolver outras solucoes, e se voce publicar tudo, por favor, ao menos me mencione e visite minha pagina no Instagram @nd_nanodesigner. Bom trabalho de “NANODESIGNER”.

Baixar

O arquivo de impressão 3D intitulado "KIT DE ACESSORIOS PARA GUIAS LINEARES NA ARTILLERY X1-X2 EIXO Z" é um projeto inovador voltado para aprimorar a estrutura do eixo Z das impressoras 3D Artillery X1 e X2, utilizando guias lineares MGN12H com 500mm de comprimento. O kit é composto por três suportes: dois suportes principais e um terceiro suporte que deve ser impresso em duplicata.

### Descrição do Projeto:
O autor do arquivo, conhecido como "NANODESIGNER", propõe um design que combina a estética minimalista observada nos suportes plásticos da nova Artillery X2 com a funcionalidade esperada de componentes estruturais. Ao adaptar esse design, ele visa proporcionar um suporte eficaz e resistente para as guias lineares.

### Materiais e Impressão:
O autor recomenda a impressão em ABS ou materiais superiores, enfatizando que, como se trata de componentes estruturais, a escolha correta do material é crucial para a segurança e durabilidade do projeto. O kit deve ser montado utilizando parafusos e porcas de metal adequados, e a posição do eixo X é ajustada em 2mm para permitir a instalação correta das guias MGN12H.

### Instalação e Manutenção:
Os suportes são fixados ao perfil de alumínio do eixo X com parafusos M5 de 12mm e incluem um mecanismo que facilita a manutenção dos componentes. A inclusão de inserts metálicos quentes nos suportes permite engatar stops que ajudam a manter o alinhamento durante as operações de limpeza ou manutenção da impressora.

### Desafios e Orientações:
O autor observa que a instalação das guias e a montagem dos componentes requerem um nível de habilidade manual, não sendo recomendado para iniciantes. O processo envolve a desmontagem dos carrinhos de suporte originais e a reconfiguração dos sistemas existentes, o que pode ser trabalhoso.

### Compatibilidade e Ajustes:
Embora não tenha testado com uma impressora Genius, o autor sugere que as peças podem ser adaptáveis. Para a Artillery X2, as tolerâncias estão alinhadas, e ajustes pós-impressão devem ser feitos para assegurar que as peças se encaixem corretamente.

### Recursos Adicionais:
Os arquivos STL, STEP e SolidWorks estão inclusos com o projeto, junto a um guia em PDF que traduz as instruções para o inglês e italiano. Links para materiais e parâmetros de impressão também são fornecidos, facilitando a implementação do projeto.

### Conclusão:
Este kit não apenas melhora a estrutura do eixo Z das impressoras Artillery X1 e X2, mas também reflete uma preocupação com a manutenção futura, facilitando o acesso aos componentes e mantendo a precisão do alinhamento. O autor termina o texto convidando os usuários a compartilhar suas experiências, contribuir com doações e seguir seu trabalho nas redes sociais, consolidando uma interação comunitária no mundo da impressão 3D.
