Sobre o objeto 3D Kimiobox / Chemobox (versao 4) + Manual (2 e 4 pecas)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

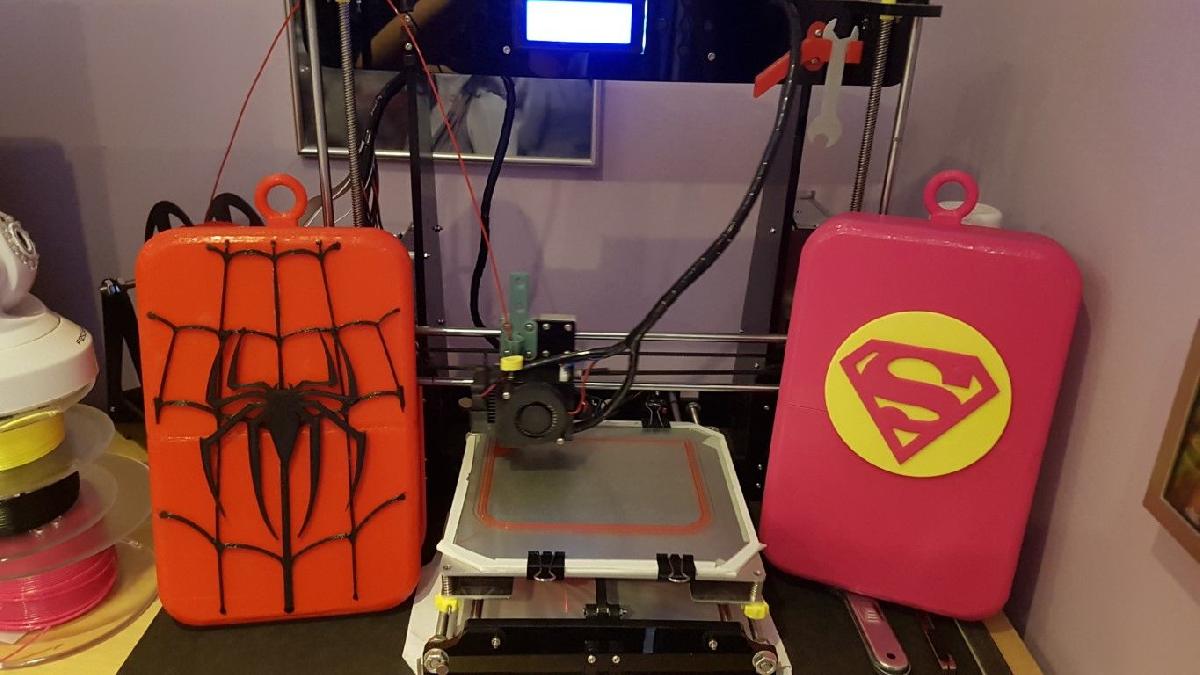

Kimiobox / Chemobox (versao 4) + Manual (2 e 4 pecas) foi projetado para Impressora 3D. ORIGENS DO PROJETO.https://bdmaisori.blogspot.com/2019/02/el-poder-magico-de-las-chemobox.htmlQuarta iteracao do design de uma embalagem para guardar o tratamento de quimioterapia das criancas.A evolucao tem se centrado, por um lado, na adaptacao ao design com chanfros que vai ser implantado (ver modelo de Pepo Jimenez (@kurioso)) e que vai constituiruma "imagem de marca" reconhecivel. Por outro lado, sao incorporadas melhorias, levando em conta as sugestoes recebidas pela comunidade de "makers".Este design prescinde quase totalmente de suportes.O grosso da embalagem e de aproximadamente 3 mm. E grande o suficiente para conter bolsas de diversas capacidades, mas ajustada em tamanho parapoder ser impressa de uma so peca se a cama for do tamanho DIN A-4, como e o caso das impressoras Witbox ou de 300 mm, o que e acessivel para algunsmodelos populares como a Tevo Tornado, a Creality CR-10, Anet E10, etc.O gancho interno foi reforcado tanto na uniao com a embalagem quanto na espessura, tornando-o suficientemente resistente para uma carga igual ou maior a 2 kg.A ranhura traseira e ampla tanto para a visao quanto para a manipulacao da bolsa de medicacao.As bordas estao suavizadas. Os encaixes foram redesenhados, realocados e, embora o uso de plastico poderia ser minimizado e o tempo de impressao reduzido, assim saomuito mais resistentes.Foi projetada uma versao em 4 pecas para poder ser impressa em partes em uma impressora pequena como a Anet A8. Foi adicionado um sistema de uniao que permite ser soldado por calor de forma estavel e simples.Tanto se imprima em partes como em uma unica peca, cada face esta desenhada para serem impressas na posicao horizontal, deitadas.O tempo total de impressao das duas pecas varia entre 10-15 horas cada peca (dependendo dos parametros de impressao).ATUALIZACAO: adicionado manual para personalizar o rotulo de forma simples. Elaborado por Iker Viteri (@viteriker). Pendendo a adaptacao a nova versao, embora o procedimento seja o mesmo.

Baixar

O arquivo 3D intitulado "Kimiobox / Chemobox (versão 4)" é uma representação avançada do design de um estojo projetado para armazenar e organizar tratamentos de quimioterapia para crianças. O projeto é a quarta iteração, que demonstra a evolução contínua e a adaptação às necessidades tanto dos usuários finais quanto das sugestões da comunidade de makers.

**Características do Design:**
- **Chanfros e Estética**: O design incorpora chanfros que garantem um visual agradável e moderno, inspirado na proposta de Pepo Jimenez (@kurioso), visando criar uma "imagem de marca" reconhecível.
- **Ausência de Suportes**: Um dos pontos positivos do design é que ele não requer suportes durante a impressão, o que facilita o processo e reduz a necessidade de finalização.
- **Dimensões e Compatibilidade de Impressão**: O estojo tem uma espessura de cerca de 3 mm e é projetado para caber em impressoras 3D de tamanho padrão, como as da linha DIN A-4. Modelos populares, incluindo a Tevo Tornado e a Creality CR-10, podem imprimir as peças em uma única impressão, desde que a cama de impressão tenha área suficiente.
- **Reforço Estrutural**: O gancho interno foi aprimorado para garantir que possa suportar cargas de até 2 kg, assegurando durabilidade e funcionalidade.
- **Facilidade de Uso**: A parte traseira do estojo possui uma ranhura ampla, facilitando a manipulação e a visualização dos medicamentos contidos. Além disso, as bordas suaves e os encaixes redesenhados melhoram a segurança e a resistência do produto.

**Versão Modular**: Para atender àqueles que utilizam impressoras menores, foi desenvolvida uma versão desmontável em quatro peças. Esta configuração permite que as peças sejam impressas separadamente e unidas de forma simplificada através de um sistema de solda a quente, garantindo uma montagem estável e consistente.

**Tempo de Impressão**: O tempo estimado para a impressão de cada uma das duas peças varia entre 10 a 15 horas, dependendo dos parâmetros de impressão utilizados.

**Atualizações**: O autor do arquivo também lançou um manual de personalização para rótulos, desenvolvido por Iker Viteri (@viteriker). Esta ferramenta permite que os usuários adaptem os rótulos de acordo com suas preferências, mantendo a mesma metodologia de personalização anterior.

O "Kimiobox / Chemobox" representa um avanço significativo na criação de ferramentas para apoiar crianças em tratamento de quimioterapia, unindo funcionalidade, estética e a possibilidade de personalização, características importantes para melhorar a experiência desse público.
