Karcher furao Conexao de vedacao
parts
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Karcher furao Conexao de vedacao
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

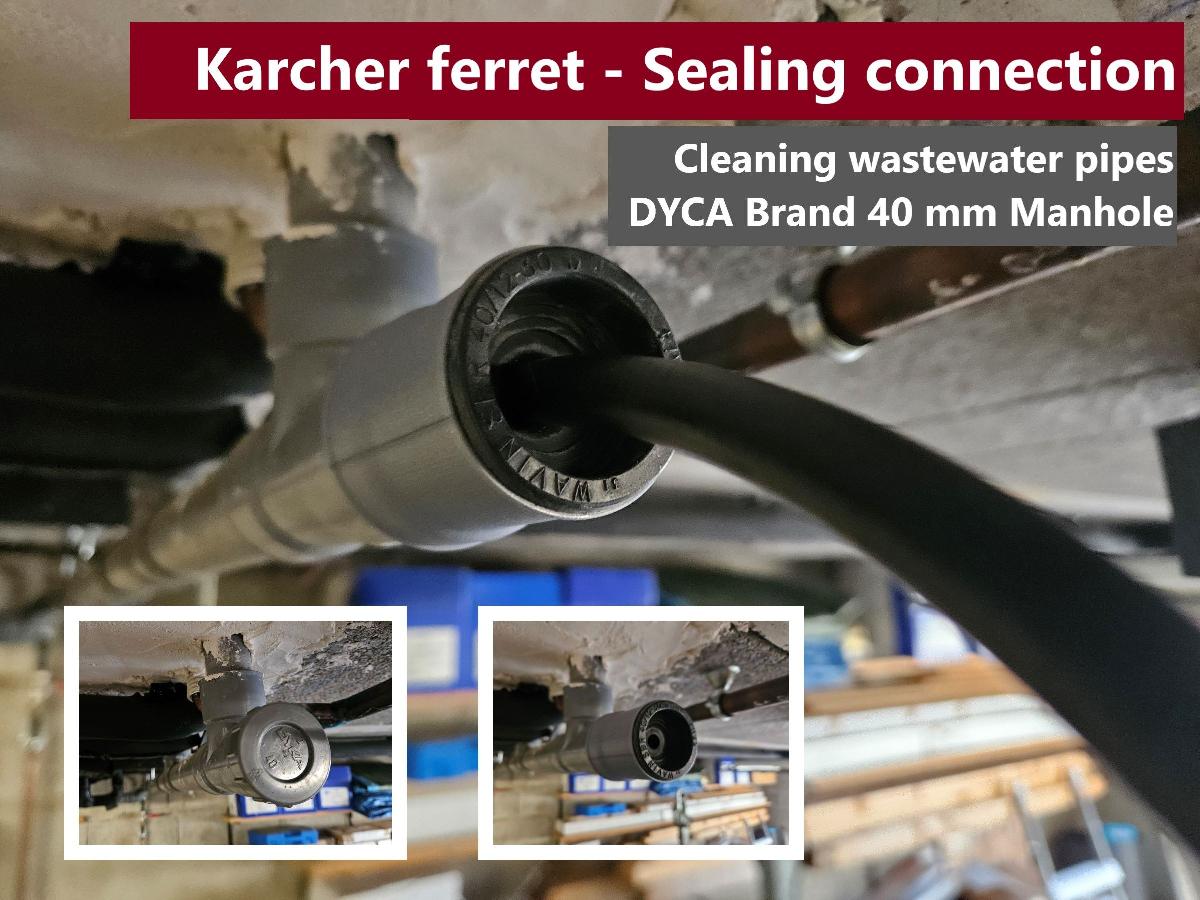

Karcher furao Conexao de vedacao foi projetado para Impressora 3D. Outro kit de vedacao para furetes Karcher que voce encontrara aqui: https://www.thingiverse.com/thing:6496753 permite limpar tubos de agua residual ou de banheiro atraves de seus buracos de inspecao sem risco de retorno de agua para o operador, especialmente quando localizado em altura. Infelizmente, para um dos meus conduites de 40 mm de diametro, a cabeca de inspecao da marca DYKA nao possui uma superficie plana suficientemente grande nos lados exterior e interior para permitir o encaixe do kit acima e, portanto, sua vedacao. Entao, eu criei este adaptador que se encaixa na rosca da janela de inspecao e permite inserir do outro lado uma peca disponivel comercialmente de 40 mm interior que voce encontrara aqui: https://www.manomano.fr/raccord-devacuation-pvc-1566?model_id=27083352&referer_id=702620&gad_source=1&gclid=CjwKCAiA29auBhBxEiwAnKcSqm4Ox_09ypYFSfm0YFU1LUqXFxVJs5CcuBlcOmXwtdxXU Esta peca comercial permite, atraves de seu sistema de labio de borracha, garantir a insercao da cabeca do furete de 16 mm e, em seguida, ao recuperar sua forma, garantir a vedacao ao redor do corpo do furete de 11 mm enquanto se move pelo tubo. Esta parte requer um anel de vedacao de um tamanho incomum e especifico da marca DYKA, entao eu tambem a reimprimi em TPU. Entao voce vai precisar de: 1 - um furete Karcher com um comprimento maior do que o do tubo a ser limpo, obviamente. O furete que corresponde as dimensoes deste kit tem um diametro de cabeca de 16 mm e um corpo de 11 mm. Eu comprei com 15 m de comprimento (veja a foto). 2 - deste adaptador para ser rosqueado na rosca da janela de inspecao DYKA. 3 - o anel de vedacao que tambem deve ser impresso e adaptado a esta peca para garantir a vedacao com a janela de inspecao DYKA. 4 - a peca de borracha mencionada acima disponivel em muitos fornecedores, para encaixar na extremidade do adaptador. Em qualquer caso, traga um balde com alca removivel para facilitar o encaixe no tubo e um esfregao. Desrosqueie a cabeca de inspecao, rosqueie o adaptador tendo colocado o anel de vedacao de borracha. Insira a peca comprada na outra extremidade e passe a cabeca do furete com cuidado, forcando um pouco no labio que entao retornara ao seu diametro nominal e garantira uma vedacao com o corpo do furete. Coloque o balde embaixo por questao de consciencia. O adaptador deve ser impresso em ABS, em camadas de 0,15 para regularidade da rosca, resistencia e vedacao, e o anel de vedacao em TPU 95A.
