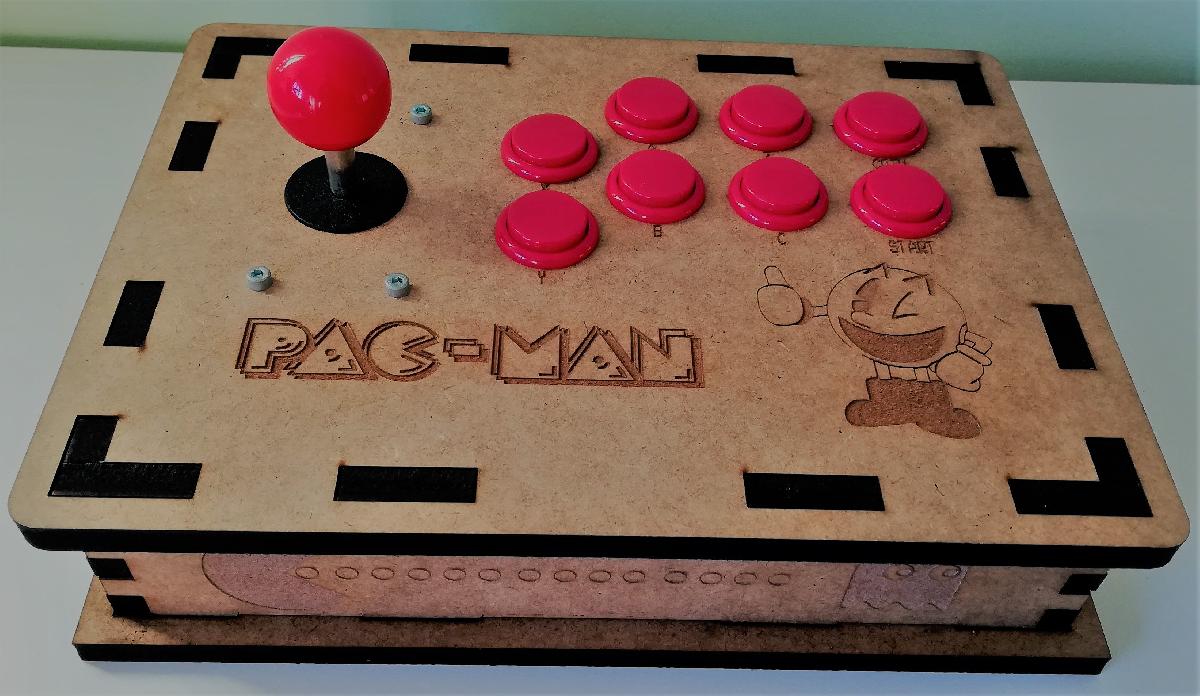

Sobre o objeto 3D Joysticks de arcade compativeis com Raspberry

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Joysticks de arcade compativeis com Raspberry foi projetado para Impressora 3D. mais informacoes em www.caractermaker.es/more information in www.caractermaker.es.Ola, CMakers!Para a realizacao deste controle, utilizamos os seguintes materiais:Madeira MDF de 1 cm de espessura: Voces vao precisar de uma placa de 800 mm x 400 mm.Kit de botoes, controle e fiacao: Nos selecionamos um kit do fabricante XCSOURCE, que tem uma otima relacao qualidade/preco. Vem com tudo que e necessario para que a montagem sobre nosso controle seja muito facil.Uma vez que tenhamos todo o material disponivel, a primeira coisa que devemos fazer e cortar todas as partes do controle. Como na Caracter Maker nos adoramos facilitar as coisas para nossos CMakers, voces tem os planos de corte em formato DXF e STL.Com o arquivo .DXF, voces podem imprimi-lo em papel para fazer uma plantilla e depois corta-lo com ferramentas manuais como serras etc., embora recomendemos corta-lo em uma cortadora a laser, ja que em meia hora voces terao isso feito.Para facilitar ainda mais o seu trabalho, incluimos um arquivo em formato .rld. Este arquivo e aberto com um programa chamado RDWorks (de download gratuito) que e utilizado por varias cortadoras a laser. Esta programado com os parametros necessarios para que o corte e a gravacao sejam feitos corretamente, embora recomendemos que seja revisado pelo tecnico de plantao, ja que cada maquina e diferente. Concretamente, nos cortamos com uma cortadora de 80W de potencia.Uma vez que temos todas as pecas cortadas, a montagem nao pode ser mais facil. Nos ports superiores da placa que voces veem na foto, conectaremos os cabos que saem de cada botao. O cabo preto significa terra e o vermelho, potencia. Quando conectarem os cabos aos botoes, nao importa que cor voces conectem a cada pino do botao. O porto do joystick e conectado no porto da esquerda e o porto USB, a direita.Uma vez que tudo esta montado e conectado, so nos resta conectar o USB ao nosso computador, configura-lo no Windows e... ¡a jogar! Quando desenvolvemos o controle, queriamos que fosse facil abrir e fechar a tampa, ja que se colocarmos dentro uma Raspberry, conectarmos o USB a ela e tirarmos por tras um cabo HDMI e a alimentacao da Raspberry, ¡temos uma maquina arcade portatil!.

Baixar

O arquivo "Joysticks de arcade compatíveis com Raspberry" é um projeto que visa fornecer aos entusiastas e makers uma solução prática e acessível para criar um controle de arcade utilizando uma impressora 3D e outros materiais simples. A descrição do projeto destaca a facilidade de montagem e os materiais necessários, permitindo que até mesmo iniciantes possam se aventurar na criação de um arcade caseiro.

### Materiais Necessários:
- **Madeira MDF**: Com espessura de 1 cm, recomendado um painel de 800 mm x 400 mm. O MDF é um material leve, durável e fácil de trabalhar, ideal para projetos de controle.
- **Kit de Botões e Joystick**: A sugestão é um kit da fabricante XCSOURCE, que oferece um bom custo-benefício. Esse kit inclui todos os componentes eletrônicos necessários para a montagem.

### Instruções de Montagem:
1. **Corte das Peças**: O projeto fornece arquivos em formato DXF e STL para que o usuário possa cortar as peças manualmente ou utilizar uma cortadora a laser, o que é recomendado para maior precisão e agilidade (corte pode ser feito em aproximadamente 30 minutos).

2. **Arquivo RLD**: Inclui um arquivo para ser utilizado com RDWorks, um software gratuito para cortar peças a laser. Esse arquivo já vem configurado com parâmetros de corte apropriados, embora seja importante que um técnico faça uma revisão, já que cada máquina pode ter suas particularidades.

3. **Montagem Elétrica**: Uma vez que todas as peças estão cortadas, a montagem é simples:
- Conectar os cabos de cada botão aos terminais disponíveis na placa. Os cabos são codificados por cores (preto para terra e vermelho para potência).
- O joystick é conectado em um dos portos da placa, enquanto o cabo USB vai para o outro porto.

4. **Teste e Configuração**: Após a montagem, basta conectar o cabo USB ao computador, configurar o controle pelo sistema operacional Windows e começar a jogar.

### Versatilidade:
O design do controle foi concebido para facilitar o acesso ao interior, permitindo que uma Raspberry Pi seja inserida facilmente. Com isso, o controle pode ser utilizado em conjunto com a Raspberry, bastando conectar um cabo HDMI e a fonte de alimentação, transformando-se em uma máquina arcade portátil.

### Conclusão:
Esse projeto é uma excelente introdução ao mundo dos controles arcade e uma maneira divertida de integrar tecnologia, design e eletrônica. Para mais informações, o autor indica visitar o site www.caractermaker.es, onde é possível encontrar detalhes adicionais e materiais complementares. Com sua abordagem intuitiva e acessível, o projeto "Joysticks de arcade compatíveis com Raspberry" promete satisfazer tanto os novatos quanto os mais experientes no universo maker.
