Sobre o objeto 3D Jig R hop personalizavel

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

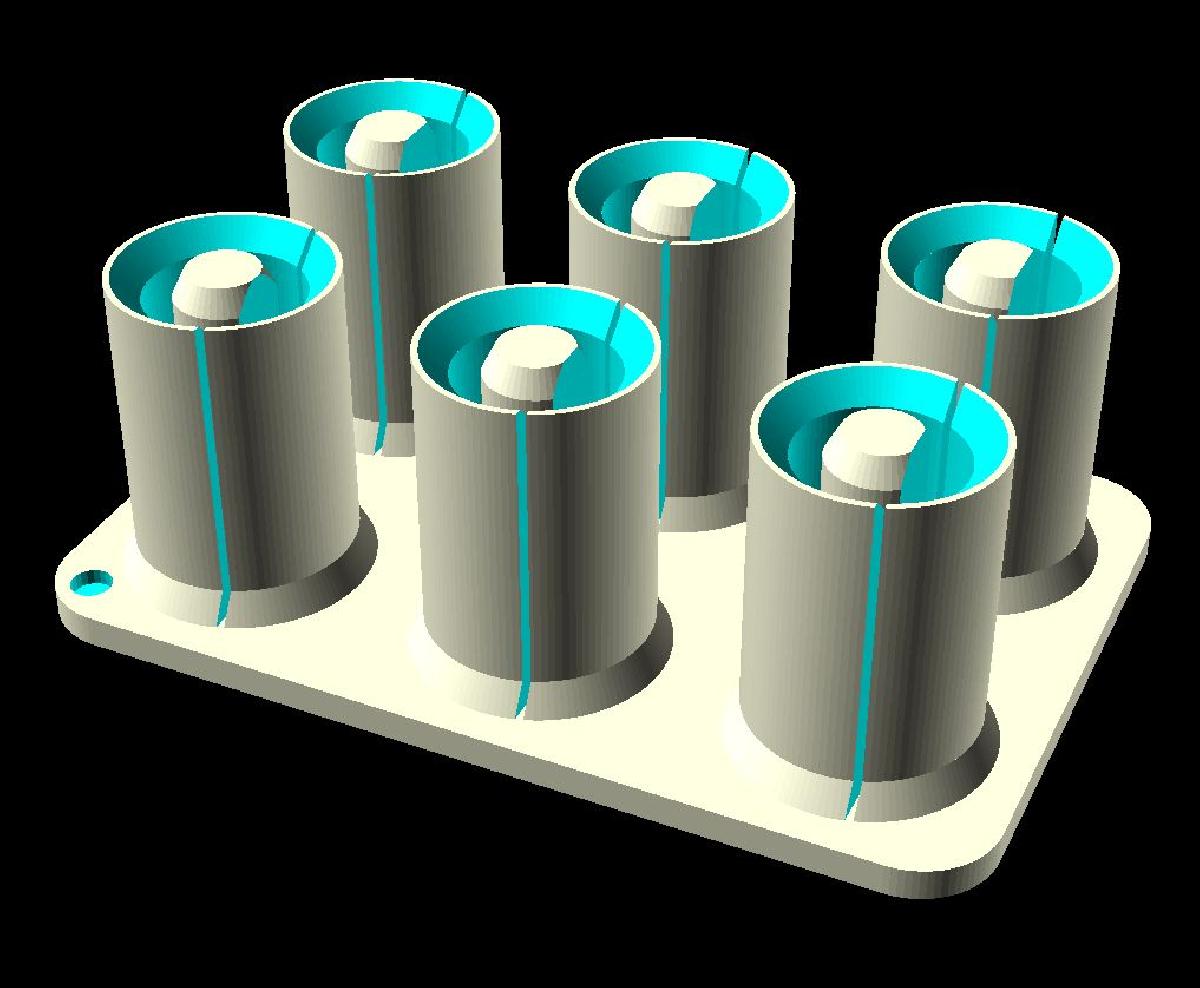

Jig R hop personalizavel foi projetado para Impressora 3D. Trabalho em AndamentoSe voce precisa de um arquivo .STL pronto, veja https://www.thingiverse.com/thing:3166367O que e um gabarito R-hop personalizavel?O gabarito R-hop serve para facilitar e acelerar o corte de pecas R-hop de tubo de silicone. Existem muitos canos diferentes no mercado com janelas de tamanhos variados, entao um unico gabarito simplesmente nao pode cobrir todos. Tambem ha diferentes tipos e tamanhos de materiais para R-hop. Este gabarito R-hop personalizavel foi projetado para ser configuravel para todas as necessidades.ParametrosBasicoInternoDiametro interno do tubo. O tamanho nominal e tipicamente o mesmo que o diametro do seu cano (6mm). Voce provavelmente precisara de um valor ligeiramente maior para compensar a contracao do plastico. Eu tenho usado o valor de 6.1externoDiametro externo do tubo. Normalmente uso tubo de silicone com diametro externo de 9mm, mas o ideal seria 8,5mm ou menos. Voce provavelmente precisara de um valor ligeiramente maior para compensar a contracao do plastico. Eu tenho usado o valor de 9.7aProfundidade da janela. Esse valor depende do seu cano, normalmente algo entre 0.6mm e 1.4mm. Se voce nao souber o valor exato, a melhor maneira de descobrir e gerar e imprimir multiplos gabaritos e encontrar o melhor ajuste. Esta e a razao pela qual ha a opcao de gerar multiplos gabaritos de uma vez, definindo o numero de gabaritos em linha e o numero de linhas.bEspessura da lamina. Meca a lamina que voce esta usando. Voce provavelmente precisara de um valor ligeiramente maior para compensar a contracao do plastico. Eu tenho usado o valor de 0.45.Tamanho do ArraynNumero de gabaritos em linha. Se o valor for maior que um, o modelo gera multiplos gabaritos. Cada gabarito e, de outra forma, identico, mas a profundidade da janela e aumentada pelo passo da profundidade da janela.mNumero de linhas. Nao e recomendavel ultrapassar 2. Se voce definir um valor acima de 2, certifique-se de que ha espaco para a lamina.daPasso da profundidade da janela. Este valor e usado quando multiplos gabaritos sao gerados para determinar diferentes profundidades das janelas.AvancadohAltura do gabarito. A altura total do modelo e aumentada em 2mm pela base.tEspessura da parede. Aumentar o valor tornara o gabarito mais rigido.BaseTamanho da base.ChanfroAtiva ou desativa o chanfro.AnguloAngulo do chanfroComprimentoComprimento do chanfroRaioRaio dos arredondamentos da base. Definir o valor como 0 desativa o raio.IndicadorAtiva ou desativa o indicador. O indicador e um pequeno buraco em um canto para indicar o menor gabarito. Recomenda-se ativar se multiplos gabaritos forem gerados.QualidadeQualidade de formas nao relevantes.
