Jig de buraco de bolso

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Jig de buraco de bolso

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

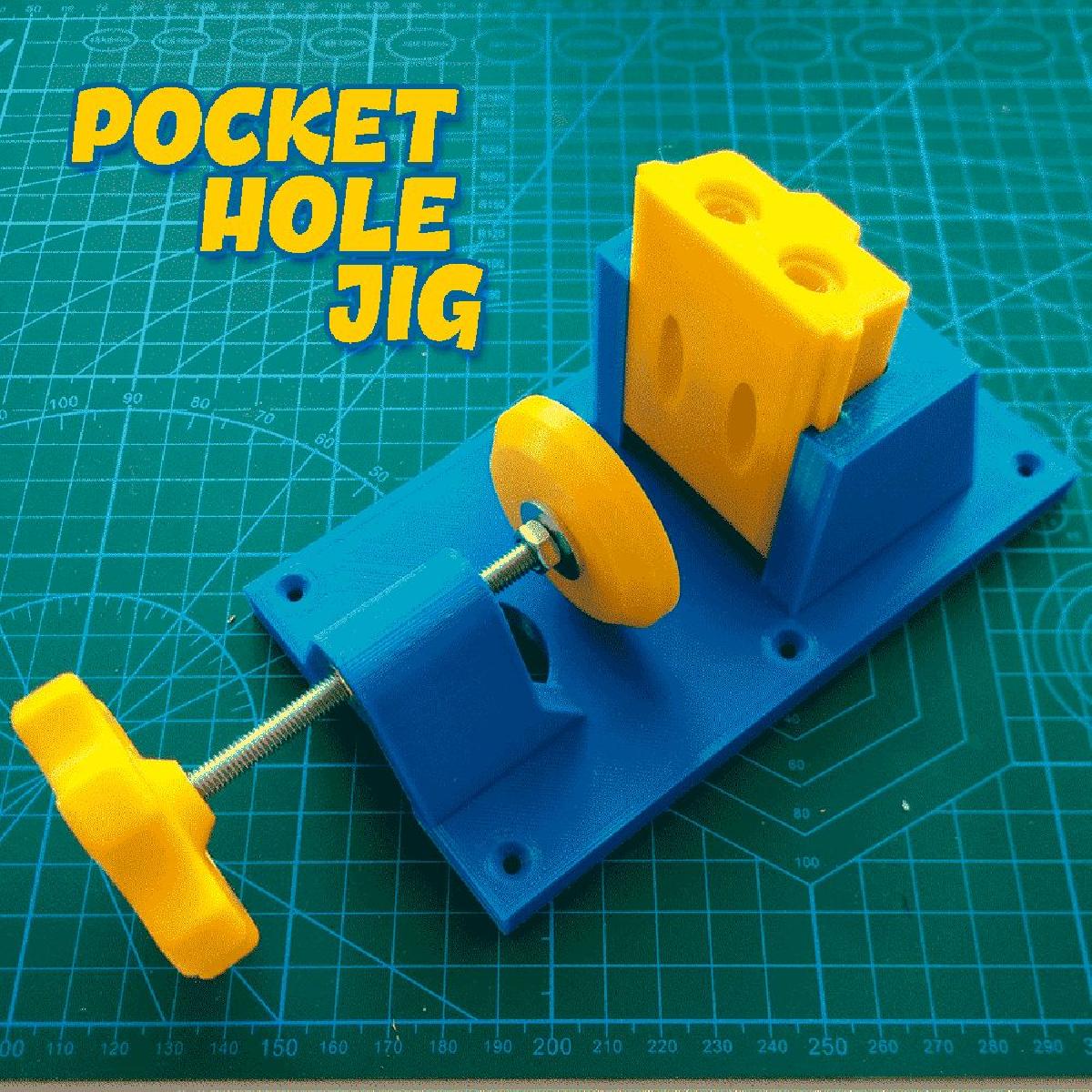

Jig de buraco de bolso foi projetado para Impressora 3D. Este e um gabarito para fazer furos em um angulo de 17 graus para obter uma rapida e boa juncao de tabuas de madeira. ! [Insercoes] (https://b.radikal.ru/b20/2103/83/957467435d3a.png "Insercoes") A pastilha com furos de guia foi especialmente projetada no OpenSCAD, para que voce possa ajustar os diametros dos furos da maneira de se ajustar a sua broca (na foto. A) e, em seguida, gerar seu proprio arquivo STL. Sugiro que voce faca os furos guia mais fortes com buchas de metal (pode ser cobre, aluminio ou ligas, mas ferro ou aco, sem duvida, melhor), usando tubos de diametro apropriado (como mostrado na foto. B). O dispositivo tambem e compativel com um gabarito (veja na foto. C) produzidos por fabricantes chineses. Voce podera encontra-lo e compra-lo facilmente na Amazon ou no AliExpress, por exemplo. Para monta-lo, voce precisa um parafuso M6 x 90 mm, um parafuso M6 x 40 mm, uma porca de engate M6 x 18 mm, tres porcas M6, uma porca de bloqueio de nylon M6 e uma arruela. ! [Pecas] (https://d.radikal.ru/d11/2103/5f/741f5543da67.png "Pecas") O processo de montagem e mostrado neste pequeno video. E aqui esta um exemplo da juncao feita com o gabarito. ! [Junta de furo de bolso] (https://d.radikal.ru/d26/2103/e7/6189aedcf529.png "Junta de furo de bolso") Eu imprimi o gabarito de PETG XT 3D Fila, mas considero que o ABS e mais adequado para faze-lo. Suportes sao necessarios para imprimir a base e a guia de perfuracao.
