Ispindel versao brasileira

DIY

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Ispindel versao brasileira

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

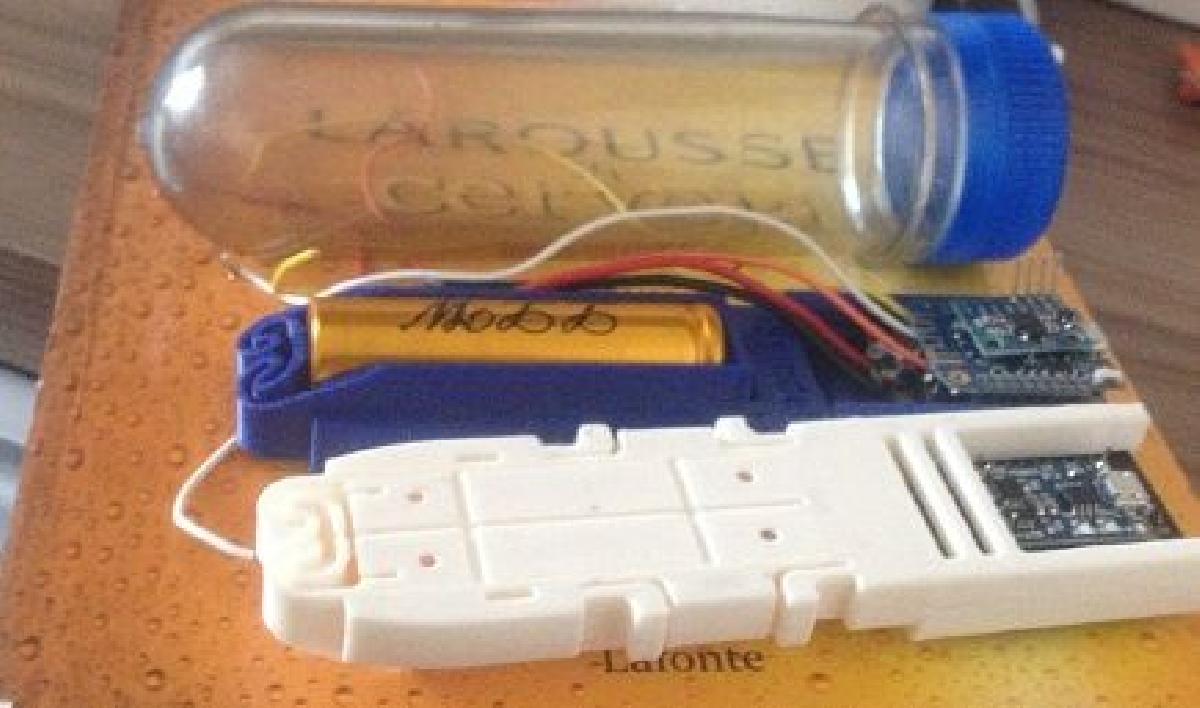

Ispindel versao brasileira foi projetado para Impressora 3D. Versao do drawer do Ispindel que cabe (+-) no tubo que vende no mercadolivre (Big Tubo de ensaio PET 16,0 x 4,5 cm). Projeto editado pelo pessoal da https://void3d.com.br/index.html (eles tambem enviam para todo o Brasil so fazer o orcamento no site). Mixagem das versoes https://www.thingiverse.com/thing:2244805 , https://www.thingiverse.com/thing:2169567; https://www.thingiverse.com/thing:2225597; https://www.thingiverse.com/thing:1996171 Projeto completo idealizado pelo @universam : https://github.com/universam1/iSpindel observacao para impressao: nao imprimir em baixa qualidade senao pode ocorrer quebra da mola do suporte de pilha Atualizacoes 2.0 adicionado na versao do suporte que nao precisa da PCB, um encaixe com mola para pilha 18650, dessa forma nao precisa soldar os fios direto na pilha. 2.0b adicionando uma atualizacao do modelo que encaixa a PCB do @Mikmonken Link da PCB: https://pcbs.io/share/zZwRq Dica 01 para montagem: Apos fazer o 1° teste, percebi que montei invertido, a face que tem o led do acelerometro (GY-521) tem que que ficar para cima (devido a calibracao), da mesma forma a parte do Wemos que fica a antena do wifi (a perda de sinal) dica 02 para montagem: - Isolem todas partes de contato exposta com cola quente ou outro isolante (vc nao vai querer perder uma Wemos por curto circuito) Dica 03: - Sugiro antes de comprar o Big tubo, perguntar ao vendedor as medidas, pois parece que esta havendo diferenca na medida do diametro interno dificultando o encaixe do sled (o fornecedor do ML nao esta conseguindo manter o padrao dos tubos). - Compre primeiro o tubo, depois imprima a peca, pequenos ajustes podem ser feitos na hora da impressao para um melhor encaixe. A peca foi projetada para ficar bem justa dentro do tubo e nao ocorrer mudanca do centro de massa apos a calibracao. O que comprei foi esse (perguntem ao vendedor se o tubo e 16 x 4,5) https://produto.mercadolivre.com.br/MLB-710240245-big-tubo-de-ensaio-pet-_JM

Baixar

O modelo 3D chamado "Ispindel versão brasileira" é uma adaptação do projeto original do Ispindel, um dispositivo utilizado para monitorar a fermentação de cervejas, através da medição da densidade específica. A versão brasileira foi projetada para se encaixar em um tubo de ensaio PET, cuja dimensão padrão é de 16,0 cm de comprimento e 4,5 cm de diâmetro, conforme especificado no arquivo.

Essa atualização foi realizada pela equipe da Void3D, que também oferece serviços de impressão 3D e envia para todo o Brasil. O projeto é uma combinação de várias versões disponíveis no Thingiverse, incorporando melhorias e ajustes para facilitar a montagem e o uso do dispositivo.

### Principais Características do Modelo:

1. **Compatibilidade:** O modelo é projetado especificamente para caber perfeitamente no tubo de ensaio PET mencionado, garantindo um bom ajuste para evitar qualquer movimento indesejado após a calibração.

2. **Atualizações:** A versão 2.0 introduziu um suporte que não depende de uma placa de circuito (PCB) específica, permitindo o uso de uma bateria 18650 de forma mais prática, sem a necessidade de soldar fios diretamente na pilha. A versão 2.0b inclui adaptações que permitem o encaixe da PCB do usuário Mikmonken.

3. **Montagem:** O autor fornece dicas práticas para a montagem do dispositivo, como:
- Garantir a correta orientação da parte superior do acelerômetro GY-521 e da antena do Wemos, que devem estar voltadas para cima para garantir a calibração e eficiência do sinal Wi-Fi.
- Isolar partes expostas com cola quente ou outro isolante para prevenir curtos-circuitos, uma recomendação fundamental ao lidar com componentes eletrônicos.

4. **Cuidados na Impressão:** É enfatizado que a impressão deve ser feita em alta qualidade para evitar que partes frágeis, como a mola do suporte de pilha, quebrem durante a operação.

5. **Referência ao Tubo:** O autor recomenda questionar os vendedores sobre as dimensões do tubo antes da compra, já que pode haver variações nos diâmetros que poderiam comprometer o encaixe do dispositivo. Essa atenção aos detalhes é vital para garantir que o modelo funcione conforme o planejado.

### Links Importantes:
- **Página da Void3D:** [Void3D](https://void3d.com.br/index.html)
- **Projeto Original no GitHub:** [universam no GitHub](https://github.com/universam1/iSpindel)
- **PCB do Mikmonken:** [PCB do Mikmonken](https://pcbs.io/share/zZwRq)
- **Tubos no Mercado Livre:** [Big Tubo PET](https://produto.mercadolivre.com.br/MLB-710240245-big-tubo-de-ensaio-pet-_JM)

Essas orientações e informações são essenciais para que os usuários possam imprimir, montar, e utilizar o Ispindel versão brasileira com sucesso, garantindo uma experiência otimizada de monitoramento da fermentação de suas cervejas caseiras.
