Sobre o objeto 3D Ionizador de piscina aquecida por energia solar

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

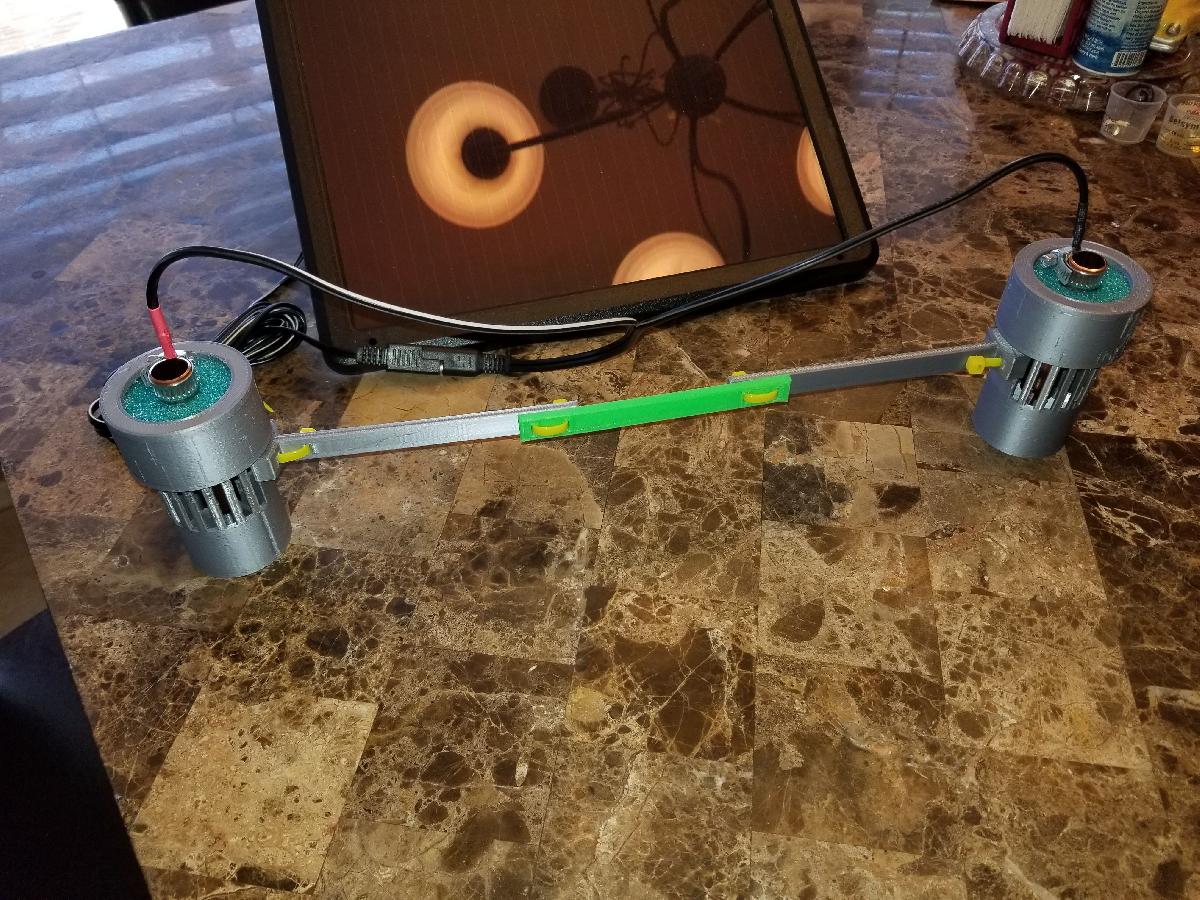

Ionizador de piscina aquecida por energia solar foi projetado para Impressora 3D. O design mais recente esta em: www.thingiverse.com/thing:4548210 7/17/20 - O uso intermitente com o design 2 funciona. Ainda estou redesenhando com um saco de filtro. Ate que isso aconteca, eu carreguei o design 2 mostrado. A gaiola contem oxido, mas ainda precisa ser puxada e esvaziada diariamente. Para o design 2, imprima duas gaiolas, insercoes, bar4s e um extensor, se desejado, para espacamento e resistencia. Corte dois pedacos de tubo de cobre de 3. As insercoes mantem o cobre posicionado na gaiola. Adicionei suportes que podem ser cortados dentro da gaiola, para que voce nao precise de material de suporte. Corte dois pedacos de 1 polegada de espuma de piscina. Coloque as insercoes dentro dos fundos das gaiolas e coloque as secoes da espuma nas partes superiores das gaiolas para flutuacao. Prenda com um zip tie como mostrado na imagem. A proposito... Eu passei de 4 garrafas de cloro por semana para uma garrafa a cada 2 ou 3 semanas. A agua parece otima. Use um painel solar menor para reduzir a velocidade de oxidacao e a manutencao. Evitei adicionar circuitos, mas posso faze-lo mais tarde. 7/6/20 - Ainda trabalhando no redesign. Ate que esteja disponivel, recomendo usar por curtos periodos e raspar regularmente o oxido. 7/1/20 - Eu redesenhei e testei. O novo modelo funciona melhor. Mas ainda tenho mais trabalho a fazer. Estou adicionando uma gaiola e sacos de filtro de aquario para manter o oxido contido. Ainda nao carreguei. Fique ligado. 6/25/20 - Depois de uma semana, essa coisa funciona bem demais. Se eu deixa-la por muito tempo, ela consome rapidamente o anodo e solta flocos de oxido de cobre na piscina. Entao, so posso deixa-la por algumas horas de cada vez. E preciso limpar regularmente o anodo. Se isso funcionar para voce, entao legal. Mas eu quero um sistema que eu possa deixar e esquecer. Entao, estou redesenhando para controlar a distribuicao de cobre e pegar qualquer oxido que caia. Nos moramos no AZ. Anos atras, alugamos um sistema de sal para nossa piscina enterrada. Ele estava falhando. Entao, trocamos por cloro e autoatendimento. Recentemente consideramos voltar ao sal antes de descobrir piscinas minerais e ionizadores. Com base em avaliacoes positivas, alguns videos do YouTube e a perspectiva de economizar 800 dolares por ano em produtos quimicos, compramos um ionizador de 300 dolares na Amazon. Em seguida, veio a tubulacao para o nosso sistema. Mas antes que isso acontecesse, encontrei instrucoes de DIY para um ionizador solar sem modificacoes estruturais. 20 a 40 dolares incluindo painel solar de 12V. Isso e aproximadamente o preco de uma garrafa de sulfato de cobre. E, se eu nao gostar, posso devolver o painel solar. VENDIDO! Eu construi o prototipo. Liguei com um adaptador de 12 volts. Joguei na piscina. Funcionou como um encanto. Agora meu lado economico estava disposto a arriscar 30 dolares e 30 milhas ate a Harbor Freight. Aqui esta o que voce vai precisar: 2 - pedacos de espuma de piscina de 2 polegadas de diametro cortados com 2 polegadas de comprimento. 2 - secoes de 6 polegadas de tubo de cobre de 1/2 polegada (Home Depot, Lowes, etc.) 2 - bracadeiras de mangueira de 1/2 polegada 1 - painel solar de 12 volts com fios. Imprima dois suportes e uma barra de conexao, solida. Monte juntos. Cole no lugar. (Eu usei uma pistola de cola, ja que tive otimos resultados com PLA 3D Fila e pistolas de cola acima da agua.) Aperte cuidadosamente os pedacos de espuma de piscina nos buracos conforme mostrado. Esses mantem os tubos de cobre no lugar, mantem a unidade flutuando e mantem a estrutura de PLA 3D Fila ao nivel da agua para evitar amolecimento e deformacao pelo sol. Prenda 1 bracadeira de mangueira na extremidade de cada secao de tubo de cobre e aperte. Isso impede que os tubos de cobre eventualmente escorreguem para fora da unidade caso o plastico ou espuma se degradem. Aperte cuidadosamente as secoes do tubo nos buracos da espuma comprimida conforme mostrado. Conecte o painel e jogue na agua. Sob luz solar direta, voce deve ver bolhas se formando rapidamente. Ate agora, a unidade funciona e a agua parece otima. Este e um sistema de baixa voltagem. Posso tocar os eletrodos sem efeito com as maos molhadas. Use uma escova de arame para limpar os eletrodos de cobre conforme necessario. Agua muito clara durante o periodo de teste. Eu provavelmente exagerei com um painel de 7 watts. Estou pensando que o mais barato de 1,5 watts teria funcionado tao bem. Vou acompanhar apos um teste mais longo. Planejo eliminar as bracadeiras de cabo, conectar os fios diretamente aos eletrodos e adicionar uma cobertura lisa, para que voce nao veja tubos ou conectores. Outra melhoria potencial e uma cesta ao redor do anodo para evitar que o oxido de cobre caia na piscina. Eletrodos de reposicao para o ionizador comercial custam cerca de 100 dolares. Supostamente duram de 1 a 2 temporadas. Entao, se eu precisar reconstruir o componente submersivel no proximo ano por alguns dolares, estou muito a frente.
