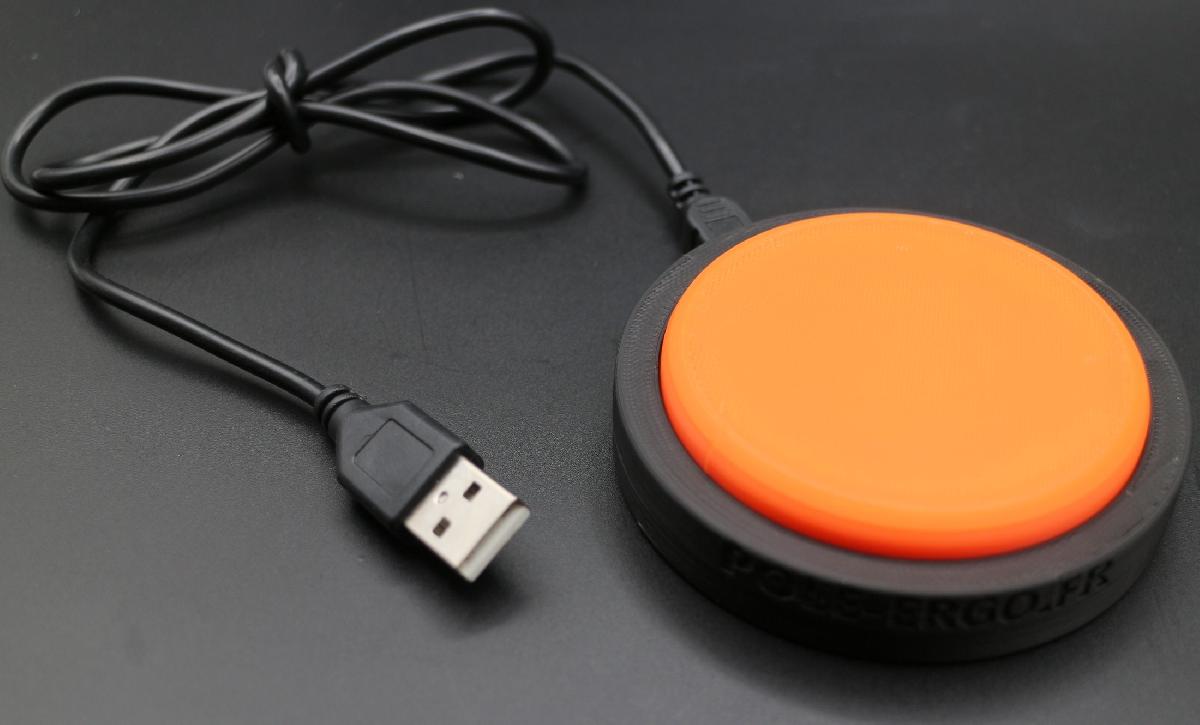

Sobre o objeto 3D Interruptor USB adaptavel

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Interruptor USB adaptavel foi projetado para Impressora 3D. PORTUGUESObrigado por ler o aviso clicando no perfil.A versao grande do interruptor oferece uma ampla gama de opcoes de design devido ao espaco disponivel na caixa.E por isso que esta versao USB integra um microcontrolador que permite uma conexao direta ao porta USB de um computador. Essa funcao, portanto, evita a necessidade de uma interface para conectar um interruptor padrao a um computador.Alem disso, a programacao que ele permite oferece uma ampla variedade de possibilidades para personalizar o tipo de caractere ou codigo enviado pelo interruptor ao computador.O arquivo fornecido (USB_ADAPTABLE_SWITCH_PROGRAM.ino.hex) com este modelo gera um clique com o botao esquerdo do mouse, mas e bastante simples modificar o programa para gerar qualquer codigo de teclado ou mouse.Materiais necessarios :Botão pressionado: 12x12x10 mm : https://www.ebay.fr/itm/12x12x10mm-Colorful-Momentary-Push-Button-Tactile-Switch-Micro-PCB-Mounted-2-Pin/222524916486?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649Teensy 2.0 : https://www.pjrc.com/store/teensy.html (tambem disponivel no ebay)Montagem do interruptor: (veja as fotos)Base: imprima a base inserindo uma pausa para permitir a insercao dos parafusos para o suporte compativel com GoPro, veja o tutorial : https://cdn.thingiverse.com/assets/8d/96/66/99/34/LE_CONTACTEUR_ADAPTABLE_TUTORIEL_FRANCAIS.pdfDobrar as pernas do botao pressionado,Inserir o botao na base,colocar o microcontrolador de cabeca para baixo,soldar as pernas no cartao: D5 e GND.Tampa e botao: imprima e instale na base.Programacao :O microcontrolador escolhido e o modelo Teensy 2.0 da PRJC https://www.pjrc.com/store/teensy.html no qual o botao pressionado e diretamente soldado. Todo o sistema e entao instalado na caixa impressa, a programacao e feita seguindo as instrucoes propostas no site da PRJC : https://www.pjrc.com/teensy/first_use.htmlUma vez que o microcontrolador esta instalado, e necessario programa-lo com o programa fornecido nos arquivos para download.Antes de tudo, conecte o Teensy a uma porta USB livre do seu computador, que por sua vez esta conectado a Internet, para que ele instale automaticamente os drivers USB.Se voce nao deseja instalar todo o software necessario para programacao, pode baixar um "loader" (https://github.com/jglim/AlternateTeensyLoader) cujo papel e colocar o programa USB_ADAPTABLE_SWITCH_PROGRAM.ino.hex diretamente no microcontrolador.Este programa e desenvolvido com a ajuda do IDE Arduino que pode ser encontrado aqui: https://www.arduino.cc/en/Main/SoftwarePara modificar o tipo de codigo enviado ao computador, veja os comentarios que estao no programa em si.Se voce e novo em microcontroladores e no ambiente Arduino, pode ser interessante pedir ajuda a alguem que ja utilizou esses programas. No entanto, os tutoriais oferecidos tanto pela PRJC quanto pela Arduino sao particularmente bem feitos e devem ajuda-lo a concluir este projeto.

Baixar

O modelo 3D denominado "Interruptor USB Adaptável" é um projeto interessante para aqueles que desejam criar um dispositivo personalizado que interage diretamente com um computador através de uma porta USB. Vamos explorar mais detalhes sobre essa criação.

### Descrição do Projeto

O "Interruptor USB Adaptável" se destaca por sua versatilidade. Com um design espaçoso, o projeto permite a integração de um microcontrolador, especificamente o Teensy 2.0, que possibilita uma conexão direta ao computador. Isso elimina a necessidade de interfaces adicionais que normalmente seriam necessárias para conectar um interruptor padrão a um computador.

Um dos principais benefícios desse design é a capacidade de personalizar o código que o interruptor envia, seja como cliques do mouse ou outros comandos de teclado. O arquivo de programação fornecido, `USB_ADAPTABLE_SWITCH_PROGRAM.ino.hex`, gera um clique esquerdo do mouse, mas pode ser facilmente modificado para outras funções.

### Materiais Necessários

Para a construção do projeto, os seguintes materiais são requeridos:

1. **Botão Táctil**: Dimensões de 12x12x10 mm, disponível em link fornecido pelo autor.
2. **Microcontrolador Teensy 2.0**: Esse componente é essencial para o funcionamento do interruptor, permitindo a comunicação USB.

### Montagem do Interruptor

A montagem envolve os seguintes passos:

1. **Impressão da Base**: É crucial imprimir a base do interruptor com interrupções para permitir a inserção dos parafusos, conforme o suporte compatível com GoPro.
2. **Instalação do Botão**: O botão deve ter suas pernas dobradas para ser inserido na base.
3. **Microcontrolador**: Após inserir o botão, o microcontrolador deve ser posicionado de cabeça para baixo, e as pernas devem ser soldadas nas conexões D5 e GND.

Depois, a tampa e o botão devem ser impressos e instalados adequadamente na base.

### Programação

O microcontrolador deve ser programado antes de ser integrado ao dispositivo. Os passos são:

1. Conectar o Teensy a uma porta USB do computador, garantindo que os drivers necessários sejam instalados automaticamente.
2. Utilizar um "loader" opcional se não quiser instalar todo o software de programação.
3. A programação pode ser realizada através do IDE Arduino, onde o código pode ser modificado conforme necessário.

### Conclusão

O "Interruptor USB Adaptável" combina a impressão 3D com a programação de microcontroladores para criar uma solução customizável para controle de computador. O projeto é adequado tanto para iniciantes em programação de microcontroladores quanto para usuários avançados que buscam criar uma interface única para seu uso.

Se você está começando, é recomendável seguir as instruções e tutoriais fornecidos, pois eles são detalhados e ajudam a guiar o processo de criação e programação do interruptor.
