Sobre o objeto 3D Interruptor tatil

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

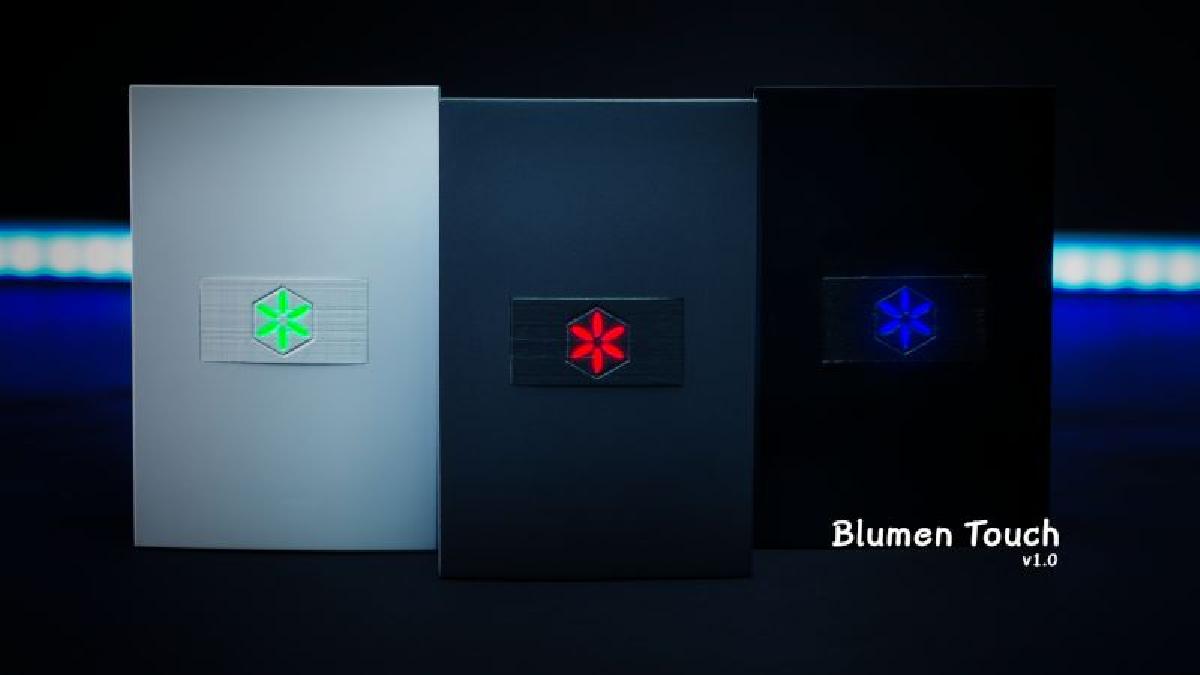

Interruptor tatil foi projetado para Impressora 3D. Nesse projeto mostro como montei um interruptor touch de forma facil e com componentes baratos, sem utilizar arduino ou programacao. - O adaptador impresso em 3D foi feito para substituir a tecla e encaixar na placa 4x2 grafite da marca alumbra: https://www.eletroluz.net/92500/placa-4x2-1-modulo-alumbra-inova-class-grafite-85476/?gclid=CjwKCAiA2O39BRBjEiwApB2IkgIn5gOYRF4u3OKmQyKsCEnm5hXgXmCi44cP95ij3OP9iYQgJL87DhoCQLgQAvD_BwE COMPONENTES: - Sensor botao touch capacitivo https://pt.aliexpress.com/item/32865593476.html?spm=a2g03.12010615.8148356.7.6bbf6fb0zHI43T - Conector JST 3 pinos: https://pt.aliexpress.com/item/1005001779588635.html?spm=a2g0o.productlist.0.0.107c342eFI8eAm&algo_pvid=f12035d1-1698-4204-af5b-c4789fb80b2b&algo_expid=f12035d1-1698-4204-af5b-c4789fb80b2b-11&btsid=0bb0623116061421349202915ee3e7&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_ - Mini Fonte de alimentacao Hi-link HLK-2M05 100~240vac Para 5V 2W: https://pt.aliexpress.com/item/32707943270.html?spm=a2g0s.9042311.0.0.48f4b90aUcPlDL - Rele 5V 10A : https://pt.aliexpress.com/item/1725736634.html?spm=a2g03.12010615.8148356.67.7b67648fo3TvC0 - Diodo retificador 1N4007: https://pt.aliexpress.com/item/4000919077680.html?spm=a2g03.12010615.8148356.1.3f7569dfT7GzEe - Resistor 10k: https://pt.aliexpress.com/item/32956941340.html?spm=a2g03.12010615.8148356.4.30456f05WOr8FW Siga: - Instagram: https://www.instagram.com/blumenmaker - Facebook: https://www.facebook.com/blumenmaker

Baixar

O projeto "Interruptor Tátil" é uma excelente maneira de introduzir conceitos de eletrônica em um formato acessível e prático. O autor deste arquivo oferece um guia para criar um interruptor touch, utilizando componentes de baixo custo e evitando a complexidade de programações e microcontroladores como o Arduino.

### Descrição do Projeto

O projeto se destaca pela sua simplicidade e eficiência. O interruptor tatil é projetado para substituir uma tecla em uma placa de interruptor da Alumbra, especificamente o modelo 4x2 grafite. O adaptador impresso em 3D serve para encaixar perfeitamente na placa, proporcionando uma solução estética e funcional que permite a operação por toque, um recurso muito apreciado na automação residencial moderna.

### Componentes Utilizados

Os componentes listados são acessíveis, o que torna o projeto viável para hobbyistas e para aqueles que desejam experimentar em casa:

1. **Sensor de Botão Touch Capacitício**: Este é o coração do projeto, permitindo a detecção do toque sem a necessidade de pressionar fisicamente um botão. [Compre aqui](https://pt.aliexpress.com/item/32865593476.html?spm=a2g03.12010615.8148356.7.6bbf6fb0zHI43T).

2. **Conector JST 3 Pinos**: Um componente essencial para conectar o sensor à fonte de alimentação e ao rele. [Compre aqui](https://pt.aliexpress.com/item/1005001779588635.html).

3. **Mini Fonte de Alimentação Hi-Link HLK-2M05**: Converte a tensão da rede elétrica (100-240V AC) para 5V, adequada para os componentes do circuito. [Compre aqui](https://pt.aliexpress.com/item/32707943270.html).

4. **Rele 5V 10A**: Permite controlar dispositivos de maior potência através do circuito do sensor, possibilitando o acionamento de lâmpadas ou outros equipamentos elétricos. [Compre aqui](https://pt.aliexpress.com/item/1725736634.html).

5. **Diodo Retificador 1N4007**: Utilizado para proteger o circuito contra possíveis inversões de polaridade. [Compre aqui](https://pt.aliexpress.com/item/4000919077680.html).

6. **Resistor 10K**: Um componente fundamental para garantir o funcionamento adequado do sensor de toque, configurando a sensibilidade e evitando falsos contatos. [Compre aqui](https://pt.aliexpress.com/item/32956941340.html).

### Considerações Finais

Este projeto é um ótimo exemplo de como a impressão 3D pode ser utilizada para soluções de engenharia criativas, além de ser uma introdução prática à eletrônica. A acessibilidade dos componentes torna o "Interruptor Tátil" uma excelente atividade para educadores e entusiastas.

### Conexão com a Comunidade

Para mais informações, dicas e atualizações sobre projetos, os interessados podem seguir o autor nas redes sociais: [Instagram](https://www.instagram.com/blumenmaker) e [Facebook](https://www.facebook.com/blumenmaker). Essa interação é uma ótima forma de se conectar com outras pessoas que compartilham interesses semelhantes!
