Interruptor de Luz WiFi de $5: Caixa de Interruptor de Luz Sonoff Embutido

DIY

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Interruptor de Luz WiFi de $5: Caixa de Interruptor de Luz Sonoff Embutido

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

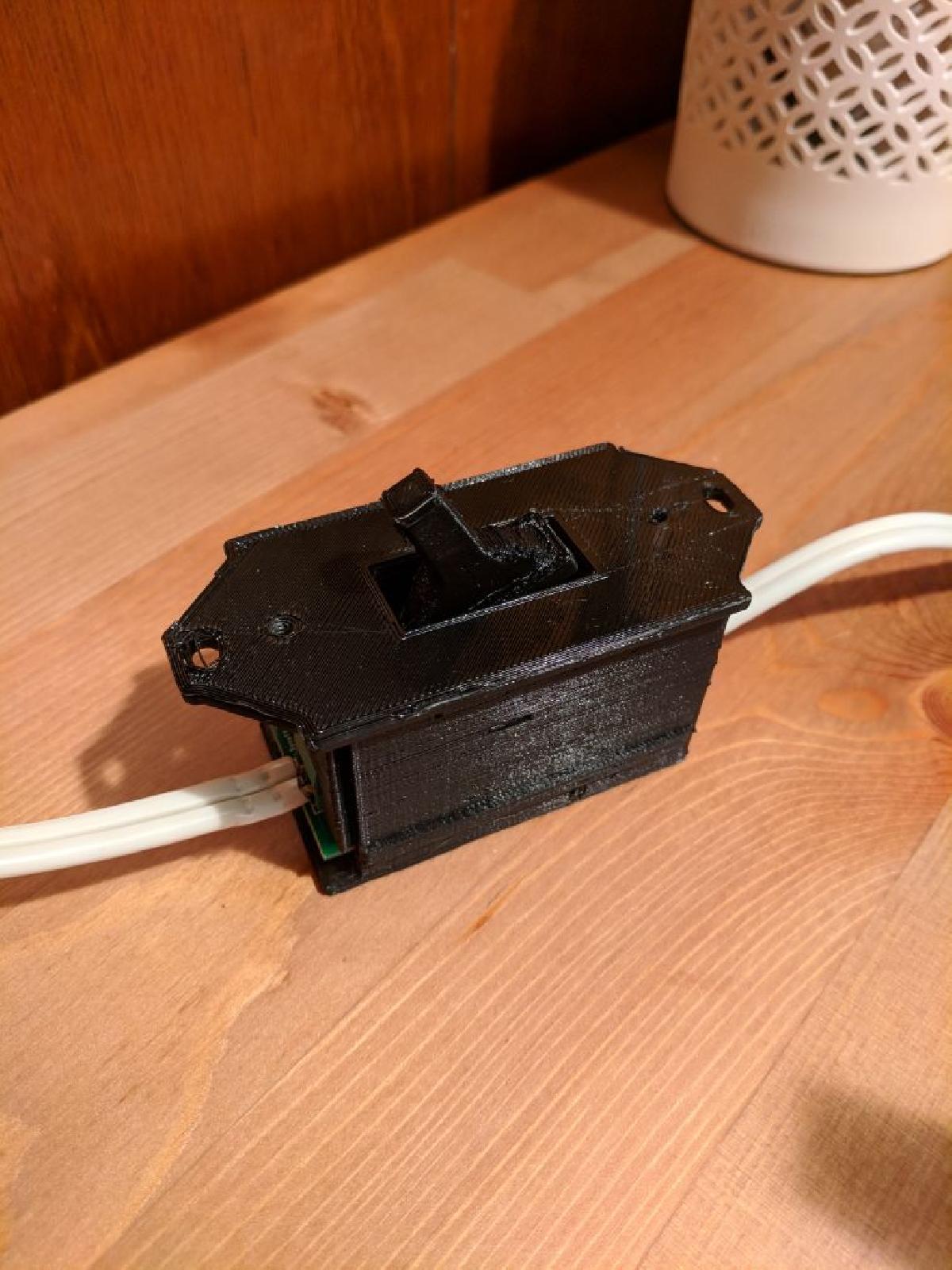

Interruptor de Luz WiFi de $5: Caixa de Interruptor de Luz Sonoff Embutido foi projetado para Impressora 3D. Esta e uma caixa para um Sonoff Basic que se monta dentro da caixa de interruptor de luz existente. Este e um remix do interruptor de luz Sonoff In-Wall DIY 530_Projects. A versao dele usa uma placa de circuito adicional para acionar os pinos GPIO no Sonoff. Esta versao e apenas impressa em 3D. Esta versao nao requer outras pecas alem do que e impresso. Ela usa um mecanismo de trampolim para acionar o botao no Sonoff quando o interruptor de luz e acionado. Por causa disso, funciona como um interruptor de 3 vias, alternando o rele independentemente da posicao anterior do atuador do interruptor. Instrucoes: 1) Imprima 1 de cada arquivo. 10% de preenchimento, sem suportes para a parte traseira da caixa, parte frontal da caixa e placa do botao. O atuador do interruptor requer suportes e deve ser impresso com 25% ou mais de preenchimento. Imprima a placa do botao com o copo voltado para cima para melhores resultados. 2) Montagem: ha uma pequena ranhura na parte traseira da caixa onde a extremidade da placa do botao e inserida com o pequeno copo voltado para tras, mais distante da parede, veja a imagem (ele segura a extremidade do botao), e intencionalmente um ajuste apertado, entao voce pode ter que lima-lo um pouco para que funcione. Em seguida, remova o Sonoff de sua caixa de fabrica e deslize-o para a parte traseira da caixa com a extremidade entalhada primeiro. Levante a placa do botao para garantir que ela deslize completamente para dentro e que o copo na placa do botao esteja envolvendo a parte superior do botao. Coloque o atuador do interruptor na parte frontal da caixa. A aba hiperbolica na parte de tras do atuador empurrara a placa do botao para cima e para baixo. Conecte o Sonoff e, em seguida, prenda a frente da caixa a parte de tras. CERTIFIQUE-SE DE QUE O BOTAO NAO ESTA PRESSIONADO QUANDO VOCE LIGA A ENERGIA DO SONOFF (ele entrara em modo de flash). Estou executando o Tasmota nos meus Sonoffs, que esta disponivel aqui: https://github.com/arendst/Sonoff-Tasmota https://www.youtube.com/watch?v=J9JaHEqa90U https://www.youtube.com/watch?v=AXchxAhMkwA
