Sobre o objeto 3D Integracao CR 10 Raspberry Pi

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

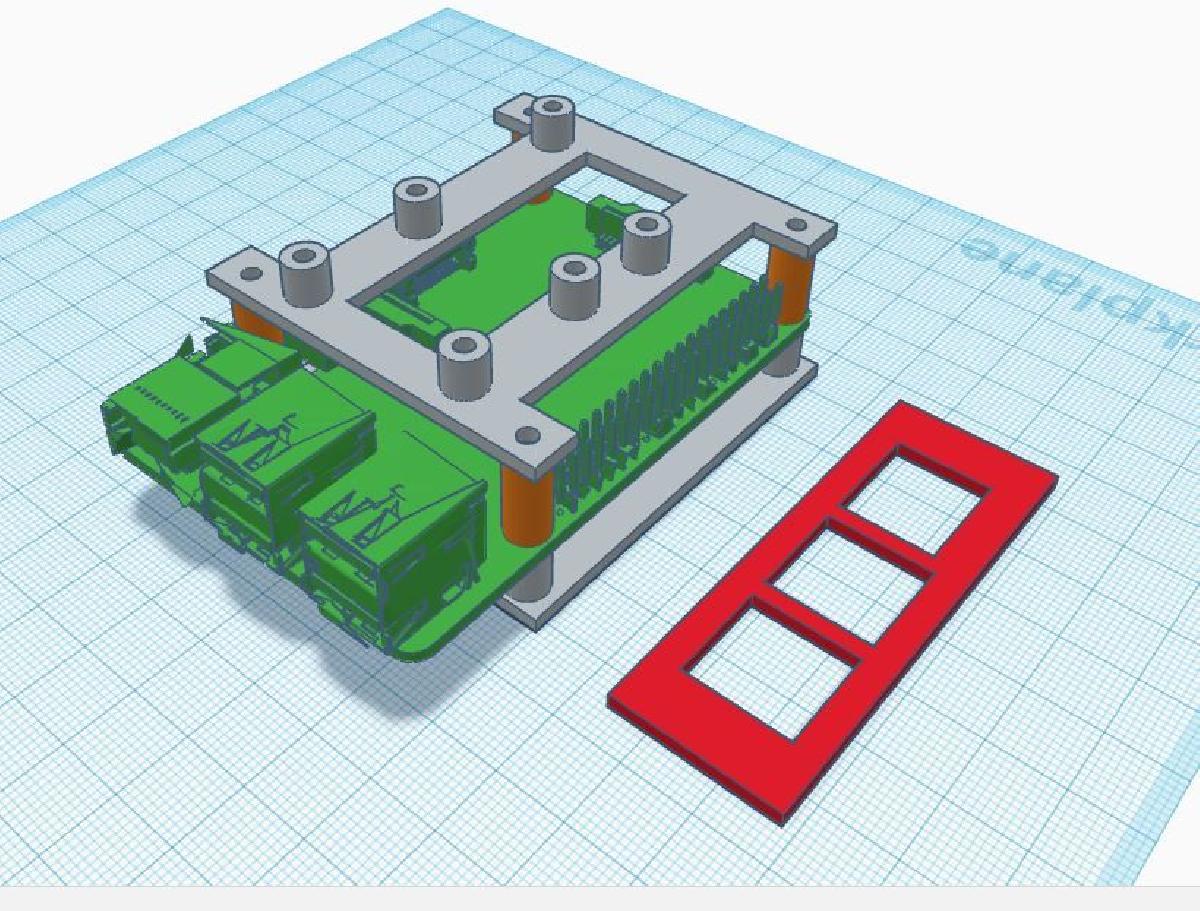

Integracao CR 10 Raspberry Pi foi projetado para Impressora 3D. Eu integrei um raspberry pi dentro do case da eletronica do CR-10. Instrucoes Corte um buraco de 54mm x 20mm a 11mm do topo e 40mm da parte de tras do case. Cole o suporte do pi no lugar. Deve estar a 20mm da parede lateral onde o buraco foi cortado e cerca de 38mm da parede interna de tras. Dica: prenda o pi ao suporte e depois cole o suporte, isso garantira que tudo esteja devidamente alinhado e o peso adicional ajudara a segurar o suporte no lugar enquanto a cola seca. Cole a tampa de IO do lado de fora do case. A parte superior da tampa deve estar a 9mm do topo do case e 32mm da parte de tras do case. Dica: E mais facil posicionar isso com o pi no lugar. Alem do suporte do raspberry pi, ha um suporte para um rele de canal unico e um adaptador DC-DC LM2596 com espacadores para monta-lo acima do raspberry pi. O pi e alimentado pela fonte de 12V usando o LM2596 e usando o rele para alternar a energia para a placa principal do CR-10. O ventilador de exaustao traseiro foi substituido por um ventilador mais silencioso e refeito para ser alimentado de forma independente da placa principal, para que funcione enquanto a fonte de energia estiver ligada. O ventilador frontal ainda liga com a placa principal. Nota: Se voce apenas quiser integrar o raspberry pi e alimenta-lo de forma independente, o cabo da fonte de energia pode ser passado pelo grommet de cabo existente. Nota: O raspberry pi e colocado diretamente sobre o suporte do laco de cabo. O suporte ainda sera utilizavel apos a instalacao, os fios apenas terao que ser passados por baixo do pi. Links para as pecas usadas. LM2596: Rele de canal unico: Substituicao do ventilador traseiro Quanto aos parafusos: usei os parafusos que seguravam o antigo ventilador de exaustao mais grosso para montar tudo, pois eram do comprimento perfeito. Para montar o novo ventilador, usei alguns parafusos M3x12mm que tinha por perto.
