Instalacao Rapida da Corrente de Cabos Robo3D Sem Rewire ou Substituicao do Carro.
Acessórios para impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Instalacao Rapida da Corrente de Cabos Robo3D Sem Rewire ou Substituicao do Carro.
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

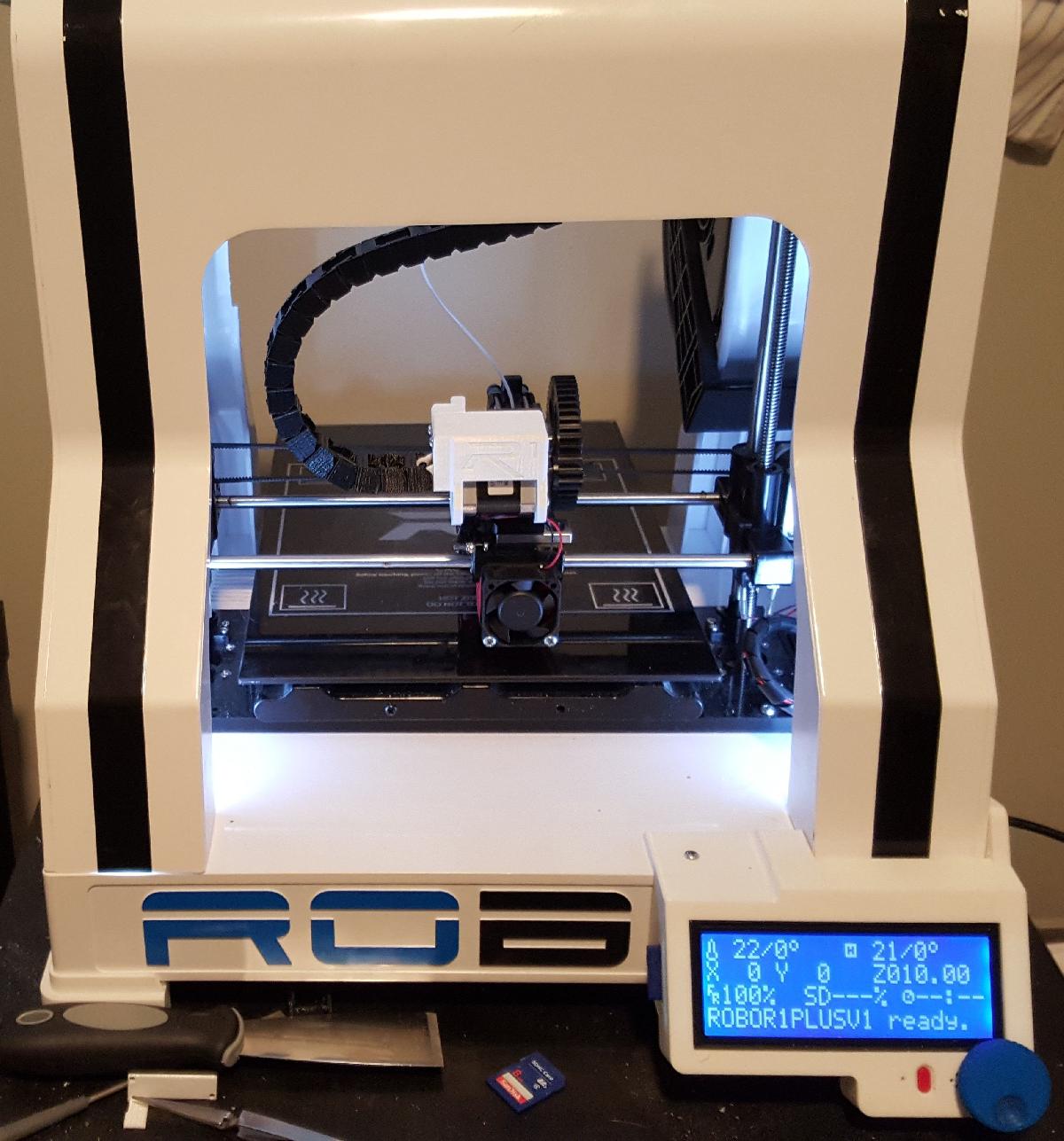

Instalacao Rapida da Corrente de Cabos Robo3D Sem Rewire ou Substituicao do Carro. foi projetado para Impressora 3D. Eu gostei do design da InAppDesigns, mas parecia dar muito trabalho para instalar, entao eu remixei a capa do stepper e criei um novo design de corrente aberta do zero.Esta e a minha solucao para adicionar uma corrente de cabos. Este design incorpora os seguintes objetivos:Instalar sem grandes desmontagens e remontagens da impressoraNao precisar refazer todos os fiosManter o movimento total em X e Z a Z=200mmInstala rapidamenteAs ligacoes nao se soltam ou quebram facilmenteSem emperramento de qualquer tipoInstrucoes:Imprimir:18 Links Superiores17 Links Inferiores1 link de conexao1 Montagem do motor de passo1 Capa de fioInstale a capa sobre o stepper e prenda ao motor de passo com um parafuso M3X8mm, como visto na foto. Roteie os fios (consulte as fotos) e instale a capa de fio com dois parafusos M3x5mm.Remova tudo, exceto 30cm do tubo protetor originalInstale os links alternando entre os links superiores e inferiores ao redor dos fios.Fixe o ultimo link de conexao com um pouco de fita adesiva 3M ou uma fita Command, use a imagem como referencia.E isso.Nota: Para remover a capa, basta desconectar a corrente no link de conexao e puxar a corrente para longe. Nao ha necessidade de remover o link de conexao.Nota: Aqueles de voces que estao tendo problemas com links quebrando, certifiquem-se de usar uma temperatura alta o suficiente para uma boa aderencia das camadas. Eu tenho usado 210°C para hatchbox. Os links sao muito dificeis de quebrar nessas configuracoes. Os links superiores sao arqueados, entao voce nao deve precisar de suportes. Se precisar, entao o resfriamento da sua impressao pode ser inadequado. Estes sao incriveis: http://www.thingiverse.com/thing:821080. Eu usaria ventiladores de 40x40x15mm ou 40x40x10mm, ja que os ventiladores profundos de 20mm nao se ajustam a capa do Robo 3d em altos movimentos de Z.Atualizacao 1/7/16: Eu descobri como mudar o sistema de coordenadas dos meus arquivos STL, entao atualizei todos os arquivos STL para estarem orientados corretamente para a impressao. Nenhum suporte necessario em nenhum deles.
