Sobre o objeto 3D Indicador de alinhamento do eixo Z do stepper Anet A8

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Indicador de alinhamento do eixo Z do stepper Anet A8 foi projetado para Impressora 3D. Problema:No Anet A8, os motores de passo dos eixos z esquerdo e direito ficam desalinhados (pulam um passo). Isso pode acontecer porque os parafusos nao estao girando suavemente ou se a impressora nao estiver montada/alinhada perfeitamente. Tive problemas em quase todas as impressoes quando comprei essa impressora. Agora que consegui fazer as coisas funcionarem suavemente, isso acontece apenas as vezes, geralmente em impressoes longas, ao mover a impressora, trocar o filamento, etc.O que o dispositivo faz:O indicador mostra se os motores de passo esquerdo e direito estao alinhados entre si ou nao. Se nao estiverem, voce pode facilmente realinha-los.Se a sua impressora estiver ajustada corretamente, voce quase nunca precisara realinhar os motores de passo; se precisar, deve corrigir o problema limpando, lubrificando e alinhando os parafusos e hastes de comando do eixo z.Como usar o dispositivo com sua Anet A8:Imprima 2 aneis e 2 bases.Em ambos os eixos z, coloque a parte do anel no parafuso de acionamento e fixe a parte da base com um parafuso na impressora (conforme visto na foto). O anel deve estar justo, mas ainda capaz de girar no parafuso de acionamento.Alinhe os carros esquerdo e direito com calipers ou uma regua e nivele sua mesa (como voce geralmente faz). Quando tudo estiver perfeitamente nivelado, faca o homing do eixo z e ajuste os mostradores em ambos os eixos para que estejam apontando um para o outro. Ao girar a parte do anel no parafuso de acionamento, certifique-se de que os motores de passo estejam travados.Agora os mostradores mostram a posicao perfeita dos seus eixos z. A partir de agora, quando um dos motores de passo pular um passo, voce vera imediatamente.Para realinhar:Faca o homing do eixo zGire um eixo enquanto segura o outro com a outra mao e ajuste para que ambos os mostradores estejam alinhadosFaca o homing do eixo z novamenteSe encaixa perfeitamente na minha Anet A8 comprada em fevereiro de 2017.Aproveite!

Baixar

### Indicador de Alinhamento do Eixo Z do Stepper Anet A8

**Introdução**

A impressora 3D Anet A8 é uma opção popular entre entusiastas e trabalhadores que desejam entrar no mundo da impressão 3D. No entanto, como muitas impressoras 3D de baixo custo, a Anet A8 pode apresentar alguns desafios, especialmente em relação ao alinhamento de seus motores de passo. Um dos problemas mais comuns é o desalinhamento dos motores de passo do eixo Z, que podem "pular" passos, resultando em impressões de qualidade inferior e frustração para o usuário. Pensando nisso, criamos um modelo 3D que ajuda a resolver esse problema, servindo como um indicador de alinhamento dos eixos Z.

### Por que o Alinhamento é Importante

O alinhamento dos eixos Z é crucial para garantir que a impressora mantenha a precisão durante o processo de impressão. Quando os motores de passo do eixo Z esquerdo e direito não estão alinhados, isso pode levar a uma série de problemas, incluindo:

- **Impressões Deslocadas**: O modelo pode ser impresso de forma desalinhada, resultando em camadas que não se sobrepõem corretamente.
- **Desgaste Acelerado**: Um motor de passo desalinhado esforça-se mais para mover a cabeça de impressão, o que pode levar ao desgaste prematuro dos componentes.
- **Erros de Nivelamento**: Antes de cada impressão, é importante que a mesa esteja nivelada. Um eixo desalinhado pode complicar esse processo e levar a falhas de impressão.

### Análise do Problema

A Anet A8, embora seja uma excelente máquina para iniciantes, requer um certo nível de manutenção e olhar atento dos usuários. Um dos problemas mais frequentes refere-se ao fato de que, ao longo do tempo, os motores de passo podem perder uma certa "sincronia". Isso pode ocorrer devido a vários fatores, como:

- **Desgaste dos Parafusos**: Com o tempo, os parafusos que fixam os motores de passo e outros componentes podem deteriorar-se ou ficar emperrados.
- **Montagem Incorreta**: Se a impressora não estiver montada corretamente, isso pode afetar o desempenho dos motores.
- **Ambiente de Impressão**: Variações na temperatura e umidade podem influenciar o funcionamento dos componentes mecânicos.

### O que o Dispositivo Faz

O modelo 3D criado para ser impresso serve como um indicador de alinhamento para os motores de passo do eixo Z. Ele permite que o operador veja rapidamente se os motores estão desalinhados, o que é vital para a correção eficiente do problema. O design do indicador foi feito para que, ao ser instalado, ele mostre claramente a posição relativa dos motores de passo esquerdo e direito.

### Instruções de Uso

Para utilizar o indicador de alinhamento do eixo Z, siga os passos abaixo:

1. **Impressão das Peças**: Imprima dois anéis e duas bases. Utilize um tempo de cura adequado para garantir que a peça seja robusta o suficiente.

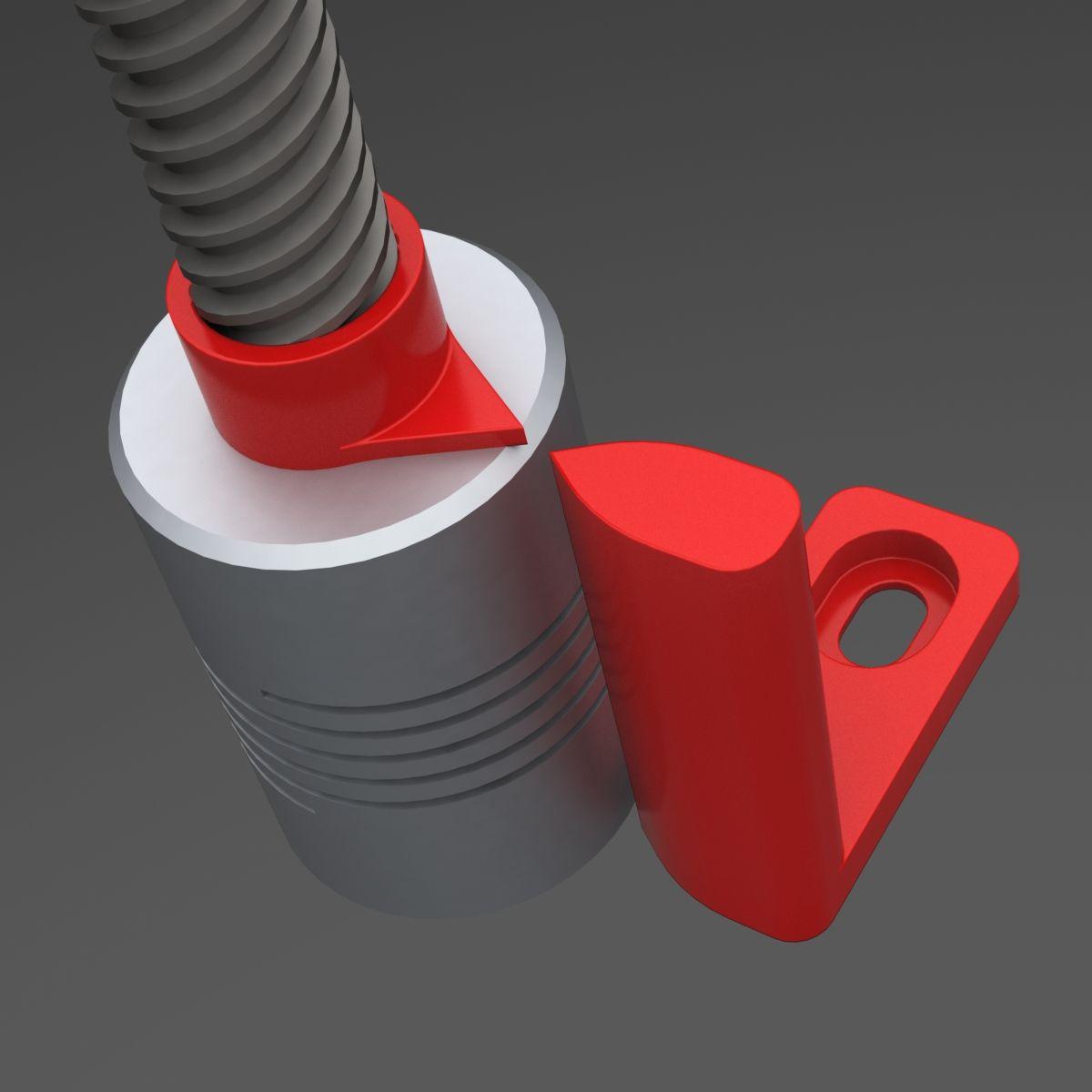

2. **Instalação**: Coloque a parte do anel no parafuso lead de cada eixo Z e fixe a parte da base com um parafuso na estrutura da impressora. O anel deve estar justo, mas ainda assim capaz de girar livremente.

3. **Alinhamento Inicial**: Utilize um paquímetro ou régua para alinhar os carros esquerdo e direito e, em seguida, nivele a mesa da impressora.

4. **Homing**: Faça o "homing" do eixo Z. Esse processo traz a cabeça de impressão para sua posição inicial.

5. **Ajuste dos Mostradores**: Ajuste os mostradores em ambos os eixos Z para que eles estejam apontando um para o outro. Certifique-se de que os motores de passo estejam travados durante esse processo.

6. **Monitoramento**: Agora, sempre que um dos motores de passo perder um passo, você notará imediatamente, permitindo uma correção rápida e fácil.

### Processo de Realinhamento

Caso você perceba que houve um desalinhamento, o processo para realinhar é bastante simples:

- Novamente, faça o "homing" no eixo Z.
- Segure um eixo enquanto gira o outro, ajustando para que ambos os mostradores se alinhem.
- Execute o "homing" do eixo Z uma vez mais para garantir que os ajustes sejam salvos.

### Benefícios do Modelo

O indicador de alinhamento do eixo Z não apenas facilita o processo de manter sua impressora em ótimo estado de funcionamento, mas também oferece a possibilidade de aprender mais sobre os mecanismos da impressora. Para quem é novo nesse mundo, entender a dinâmica dos motores e a importância do alinhamento é uma experiência valiosa.

Além disso, para entusiastas que buscam cada vez mais precisão nas suas impressões, ter um mecanismo eficaz de monitoramento se torna essencial. Isso se traduz em menos frustração e mais tempo produtivo.

### Considerações Finais

O modelo 3D do indicador de alinhamento do eixo Z do stepper Anet A8 é um projeto simples, mas de grande utilidade. Ele foi desenvolvido para resolver um problema comum entre os usuários dessa impressora, que se traduz em uma melhoria significativa na qualidade das impressões e na longevidade do equipamento.

Ao utilizar esse dispositivo, os operadores da Anet A8 podem garantir que seus motores de passo estejam sempre em perfeito alinhamento, reduzindo não apenas o número de falhas e desperdícios, mas também promovendo um ambiente de impressão mais eficaz e agradável.

Portanto, ao imprimir as peças deste modelo, você não apenas estará criando um suporte funcional, mas também melhorando sua experiência geral na impressão 3D. Aproveite ao máximo sua Anet A8 e mantenha suas impressões na mais alta qualidade, cuidando do alinhamento dos eixos Z com eficácia e simplicidade!
