Sobre o objeto 3D Impressora desligada com ESP8266 (Automacao residencial)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

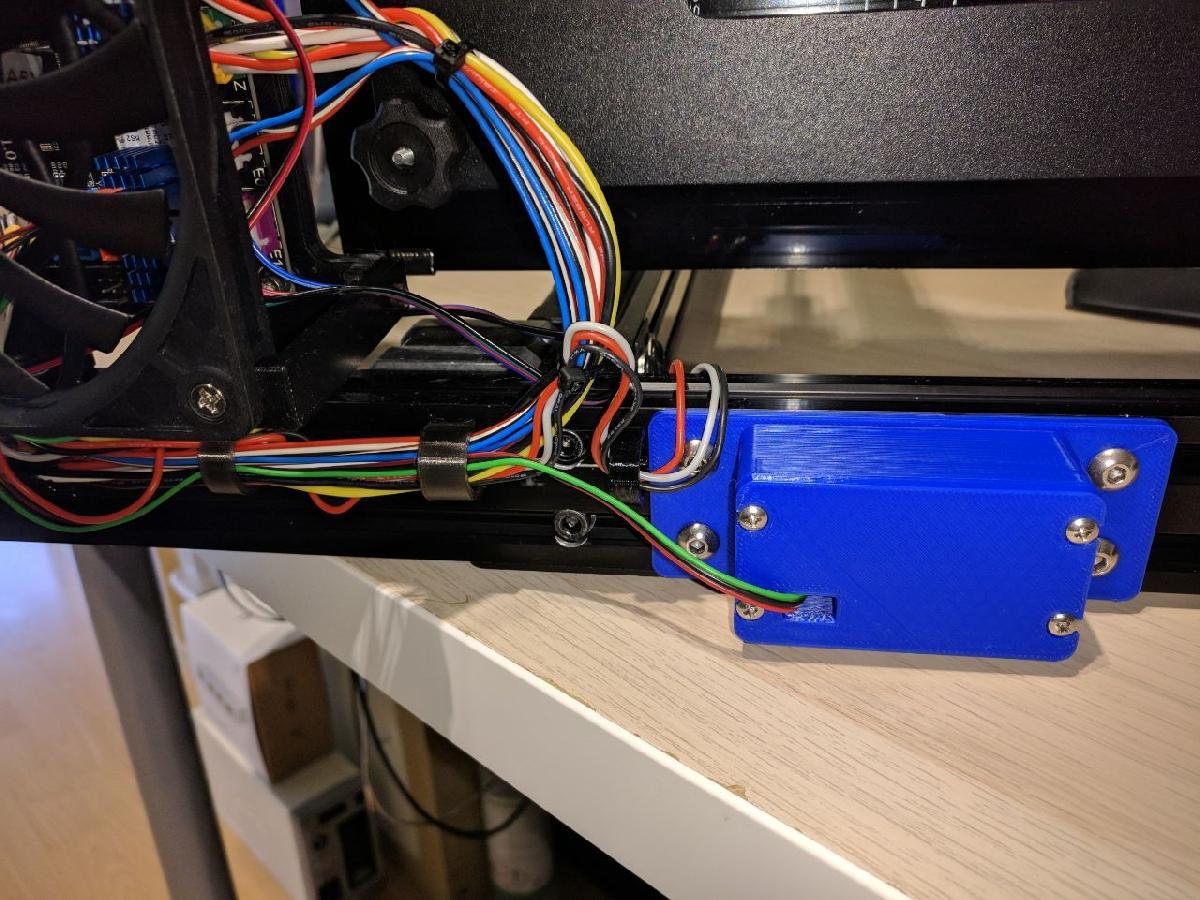

Impressora desligada com ESP8266 (Automacao residencial) foi projetado para Impressora 3D. Existem varias opcoes para desligar sua impressora com um rele para cortar a fonte de alimentacao apos a impressao ser concluida. Para todas as solucoes, voce precisa fazer uma reconfiguracao da fiacao da sua impressora. Eu estava procurando uma solucao para desligar minha impressora apos uma impressao apenas com algumas pequenas alteracoes na fiacao e facil de remover.Esta solucao so funciona caso voce ja tenha um sistema de automacao residencial. Estou usando ioBroker, mas FHEM, openHAB, HASS e outros tambem devem funcionar.O que e necessario:Interruptor de energia Wifi conectado ao sistema de automacao residencial (no meu caso, Gosung SP1 com Tasmota)ESP8266 (usei o conveniente Wemos D1 mini)2 resistores para um divisor de tensao)fio pequeno, conector, PCB para montar o circuitoversao modificada do MarlinEu usei um Wemos D1 mini, fiz o flash com Tasmota e alimentei o Wemos com os 5V do meu MKS Gen L (Ramps tambem funciona bem). Em seguida, conectei o pino 4 da porta Servo1 do MKS Gen L a entrada D4 no Wemos. Mas aqui voce precisa ter cuidado, pois os pinos digitais do MKS Gen L ou das placas Ramps tambem estao fornecendo 5V e o ESP/Wemos provavelmente nao sao seguros para entrada digital de 5V. Portanto, conectei o pino com um divisor de tensao para fazer ~3,3V a partir dos 5V. Voce pode usar 1k ohms mais 2,2 k ohms. Eu nao tinha os valores corretos em casa, entao usei 6,5 k ohms e 12 k ohms, que tambem funcionam bem para obter 3,2V.Eu imprimi uma bela caixa para o meu circuito Wemos, fiz um cabo de conexao e o conectei ao MKS Gen L na porta D4 junto com VCC e GND.O Marlin precisa ser modificado para usar o pino PS_on como pino 4. Assim, apos uma impressao no seu slicer, voce precisa modificar o script final e, como ultimo comando, emitir M81 para desligar a impressora.O pino PS_on sera configurado em pin_ramps.hNo meu sistema de automacao residencial ioBroker, eu apenas criei um pequeno script que, caso o estado do interruptor do Wemos D1 mude para desligado, entao o interruptor wifi desligara a impressora completa com um atraso de 6 minutos para manter a impressora resfriada com os ventiladores funcionando durante esses 6 minutos.Para qualquer duvida, fique a vontade para comentar.
