Sobre o objeto 3D Impressora 3D Plus Maker

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

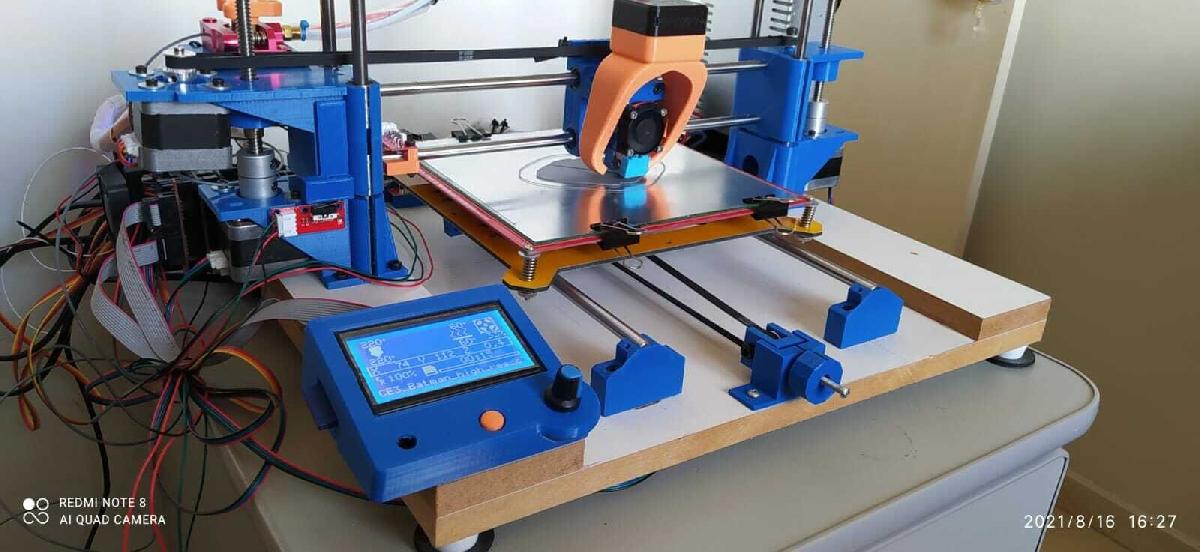

Impressora 3D Plus Maker foi projetado para Impressora 3D. Este e o projeto de uma impressora 3D que desenvolvi para fins educativos e uso domestico, tentando construi-la da forma mais simples e barata possivel e que pudesse ser replicada facilmente. Para isto eliminei a necessidade de um Frame, precisando apenas de uma superficie plana de 40x40 cm para ser fixada como base. segue abaixo a listagem dos materiais necessarios para a sua construcao. Caso se interessem em ve-la em funcionamento estou deixando o link do Canal do youtube e o site do Projetos 3D Brasil aqui abaixo: LINK PARA GOOGLE DRIVE LISTA DE MATERIAL DA PLUS MAKER V 1.0 01 Kit de pecas para impressao (arquivos STL) 04 eixos lineares de 460 mm 02 eixos lineares de 340 mm 02 eixos lineares de 320 mm 02 fusos trapezoidal 8 mm passo 2 ou 4 de 400 ou 500 mm 02 Castanhas para fuso trapezoidal passo 2 ou 4 conforme o fuso escolhido 02 Acopladores flexiveis 5x8 mm 05 motores Nema 17 4 kf 1.8° 05 cabos para motores Nema 17 03 endstop / fim de curso 03 cabos para endstop / fim de curso 02 metros de correia dentada GT2 16 rolamentos lineares LM8UU 01 mesa aquecida MK2 21x21 cm 01 Termistor 100K para a mesa aquecida 04 Kits porca/parfuso/mola M3x40 para a mesa 01 suporte para mesa aquecida tipo Agrale 02 pinhao GT2 de 20 dentes 02 polias GT2 20 dentes 01 Arduino Mega 250 01 RAMPS 1.4 ou 1.5 ou 1.6 04 Drivers DRV8825 ou A4988 (prefiro os DRV8825) 01 LCD 128x64 REPRAP com cabos e conectores 01 FAN 50x50 mm para resfriamento da RAMPS 01 hotend V6 completo com termitor / cartucho de aquecimento / bico 0,4 e FAN 30x30 mm 01 metro de tubo ptfe 01 FAN 40x40 mm para resfriamento da peca 01 Fonte 12V 30 amperes 01 Tomada 3 pinos com fusivel 01 Modulo Mosfet para Hotend/Hotbed 01 extrusora MK8 metalica 02 rolamentos 608zz Abec 8x22x7 03 metros de cabo flexivel vermelho/preto 2,5 mm Fita Kapton Ferro de solda e solda 01 Base de madeira MDF 10 ou 15 mm de 40x40 cm 02 tiras de MDF de 15x40 cm se quiser elevar o eixo Z 04 pes para suporte 10 parafusos allen M4x40 com 10 arruelas 20 parafusos allen M3x15 com 20 arruelas 01 parafuso allen M5x30 com 01 arruela 06 parafusos allen M3x30 com 12 arruelas 08 parafusos allen M4x30 com 08 arruelas

Baixar

O projeto da "Impressora 3D Plus Maker" apresenta uma abordagem acessível e prática para a construção de uma impressora 3D, direcionada tanto para fins educativos quanto para uso doméstico. Ao eliminar a necessidade de um quadro (frame), ele visa simplificar o processo de montagem, permitindo que qualquer pessoa, mesmo sem experiência prévia, consiga reproduzir o modelo.

### Características Principais:

1. **Design Simples**: A impressora é projetada para ser montada em uma superfície plana de 40x40 cm, o que facilita a instalação em diversos ambientes, seja em casa ou em salas de aula.

2. **Custo-Benefício**: A proposta é montar uma impressora 3D de forma econômica, usando componentes comuns que podem ser facilmente encontrados no mercado. Essa característica é ideal para educadores e entusiastas que buscam uma introdução ao mundo da impressão 3D sem um grande investimento financeiro.

3. **Materiais Necessários**: A lista de materiais é extensiva, mas compreensível, abrangendo desde eixos lineares até a eletrônica, como Arduino e drivers para motores. Os componentes listados são amplamente utilizados no setor de impressão 3D, o que facilita a aquisição e a substituição.

4. **Eletrônica e Controle**: O uso de um Arduino Mega e a placa RAMPS (Reprap Arduino Mega Pololu Shield) são comuns em projetos de impressoras 3D, permitindo controle preciso dos motores e dos processos de impressão.

### Recursos Adicionais:

- **Canal no YouTube**: O autor proporciona um canal onde os usuários podem ver a impressora em funcionamento, o que é extremamente útil para iniciantes. Os vídeos podem incluir guias passo a passo, dicas de montagem e ajustes de configuração.

- **Site Projetos 3D Brasil**: Um recurso adicional que pode conter informações complementares, atualizações e apoio da comunidade, que é crucial para aqueles que estão começando com impressoras 3D.

- **Link para Google Drive**: Um repositório para download dos arquivos STL e outros documentos necessários para a montagem da impressora, o que garante que todos tenham acesso ao material de forma prática.

### Considerações Finais:

Esse projeto é uma excelente oportunidade para quem deseja aprender sobre impressão 3D de maneira prática e econômica. A acessibilidade do modelo, combinada com a documentação detalhada e os recursos adicionais, torna a "Impressora 3D Plus Maker" um excelente ponto de partida para iniciantes no mundo da fabricação digital. Entusiastas e educadores podem não apenas construir a impressora, mas também aprofundar seus conhecimentos sobre o funcionamento e as principais aplicações da impressão 3D.
