Sobre o objeto 3D Impressora 3D EII Mantodea
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

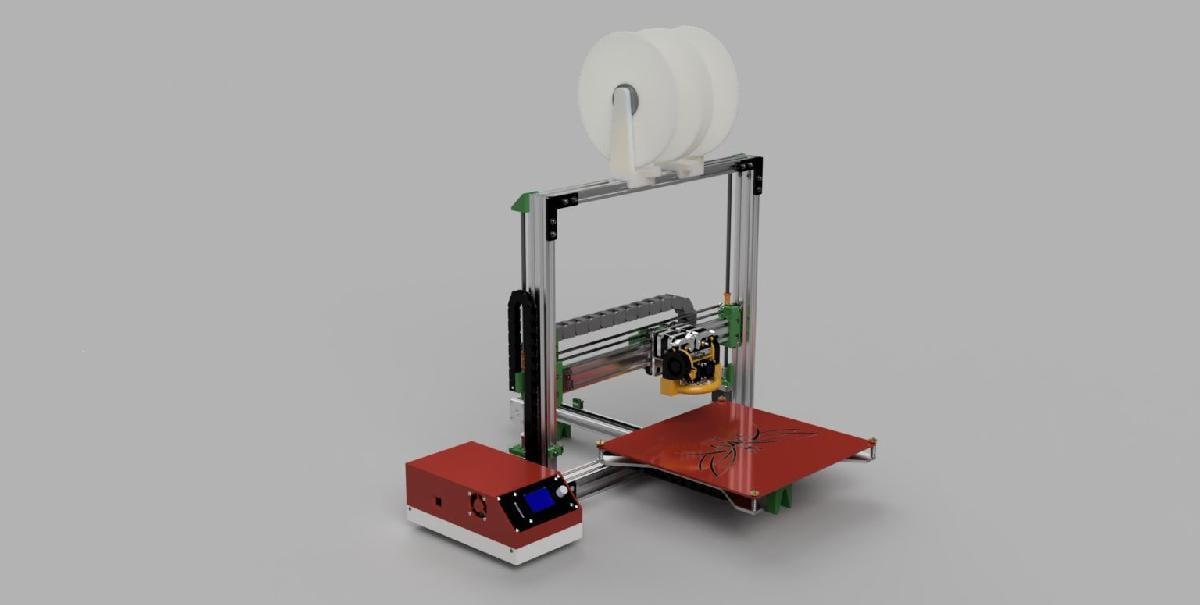

Impressora 3D EII Mantodea foi projetado para Impressora 3D. Historia impressoras 3D Aluminio e PLA 3D Fila. Embora ja exista uma versao totalmente projetada em Aluminio, montada, so fizemos na versao PLA 3D Fila. Esta impressora foi projetada para a Escola de Engenheiros da Universidade de Valladolid, para o departamento de Maquetas e Modelos. E um projeto atualmente em andamento, portanto, faltam concretar alguns detalhes, como a caixa com a eletronica. As pecas carregadas compoem a impressora base para um bowden. A versao com a caixa inferior, esperarei ter fisicamente feita para carrega-la. Igualmente, diferentes tipos de suportes para extrusores ou bowden serao carregados posteriormente. As pecas foram projetadas para serem impressas, exceto algumas que fazem parte da estrutura. Estas sao o suporte para o extrusor, a placa do carro, a esquadra, a placa lateral e o suporte de troca rapida de extrusor, que estao feitos com chapa de aluminio de 5mm. A impressora tem uma cama de 300x300 e possui uma area de impressao possivel (movimento do Hot) de X=330, Y=430 e Z=300. Leva fusos trapezoidais de 8mm, embora estejamos estudando na versao final usar fusos de 10mm e passo 2mm. Esta realizada integralmente em Perfileria V-slot, 20x40 e 40x40®. A perfileria esta colocada e combinada de forma que confere a impressora uma estabilidade e rigidez absoluta. O numero de pecas impressas e muito reduzido e, portanto, sua montagem e muito simples. A versao All Metal leva todas as pecas impressas construidas em chapa dobrada. A caixa com a eletronica esta situada na parte inferior, abaixo do carro Y, servindo de estrutura de reforco a propria estrutura da maquina. Como se ve, e uma Prusa melhorada realizada em Perfileria de aluminio. Em concreto, mediante perfis V-Slot. Igualmente, eliminamos os pontos mais criticos ao ter eliminado as guias, os casquilhos e a estrutura em chapa. O design e parecido a uma Anet, mas com melhorias no design. Vantagens deste projeto - Linha leve e elegante. - O custo da estrutura e de cerca de 60€ incluindo a base da cama. - Tem muito mais robustez do que uma Anet ou uma Tevo, devido a melhor posicao dos perfis e ao uso de um perfil 40x40. - E muito mais leve que a Black Window, embora seja igualmente robusta. - Todos os elementos sao facilmente acessiveis para sua manutencao e ajuste. - Leva a eletronica integrada na impressora, nao em uma caixa separada. Esta eletronica esta embaixo, para aumentar a estabilidade. - Tem troca rapida no carro X, o que permitira trocar rapidamente o Hot ou colocar extrusores duplos no carro a qualquer momento. Podemos usar o extrusor no carro ou fora dele. - A posicao dos parafusos que prendem a cama e fixa na parte inferior. Estao roscados ao suporte da cama. Isso permite retirar a cama rapidamente, ja que nem as molas nem os parafusos cairao. - Vai sobre rodas V, portanto e silenciosa. Mas os carros sao suportados sobre uma largura de perfil de 40mm, portanto, a robustez diante de um par de torcao e muito maior do que com as rodas separadas 20mm. - O Eixo X, vai dentro da estrutura, nao se destaca, tornando a impressora mais elegante e esbelta, sem partes salientes. - Todos os perfis utilizados sao cortes de 500mm. Dessa forma, e mais facil fazer pedidos dos perfis, e se economiza custos comprando trechos de 1500mm. Materiais Chassi O custo: 4 Perfis 20x40 500mm (um deles cortado a 480mm) 22,64€ (http://openbuildspartstore.com/v-slot-20x40-linear-rail/) 1 Perfil 40x40 500mm 10,13€ (http://openbuildspartstore.com/c-beam-linear-rail/) 12 V Wheel™ 7,62€ em AliExpress 4 Separadores V-Slot 6mm 2,42€ (http://openbuildspartstore.com/aluminum-spacers-10-pack/) 4 separadores excentricos V-Slot 2€ em AliExpress Porcas T 4€ 2 Conectores de Esquina 3,22€ http://openbuildspartstore.com/inside-hidden-corner-bracket/ No total a estrutura fica por 54€, ao que deve-se somar a parafusaria e as placas de aluminio de acoplamento, placa do carro e a base da cama. Essas pecas podem ser feitas por corte a laser ou manualmente cortando chapa de 5mm de aluminio com uma serra tico-tico.
