Impressora 3D DKT LCD 5.5 2k/4k

Impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Impressora 3D DKT LCD 5.5 2k/4k Curso 3D Curso 3D

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Impressora 3D DKT LCD 5.5 2k/4k

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

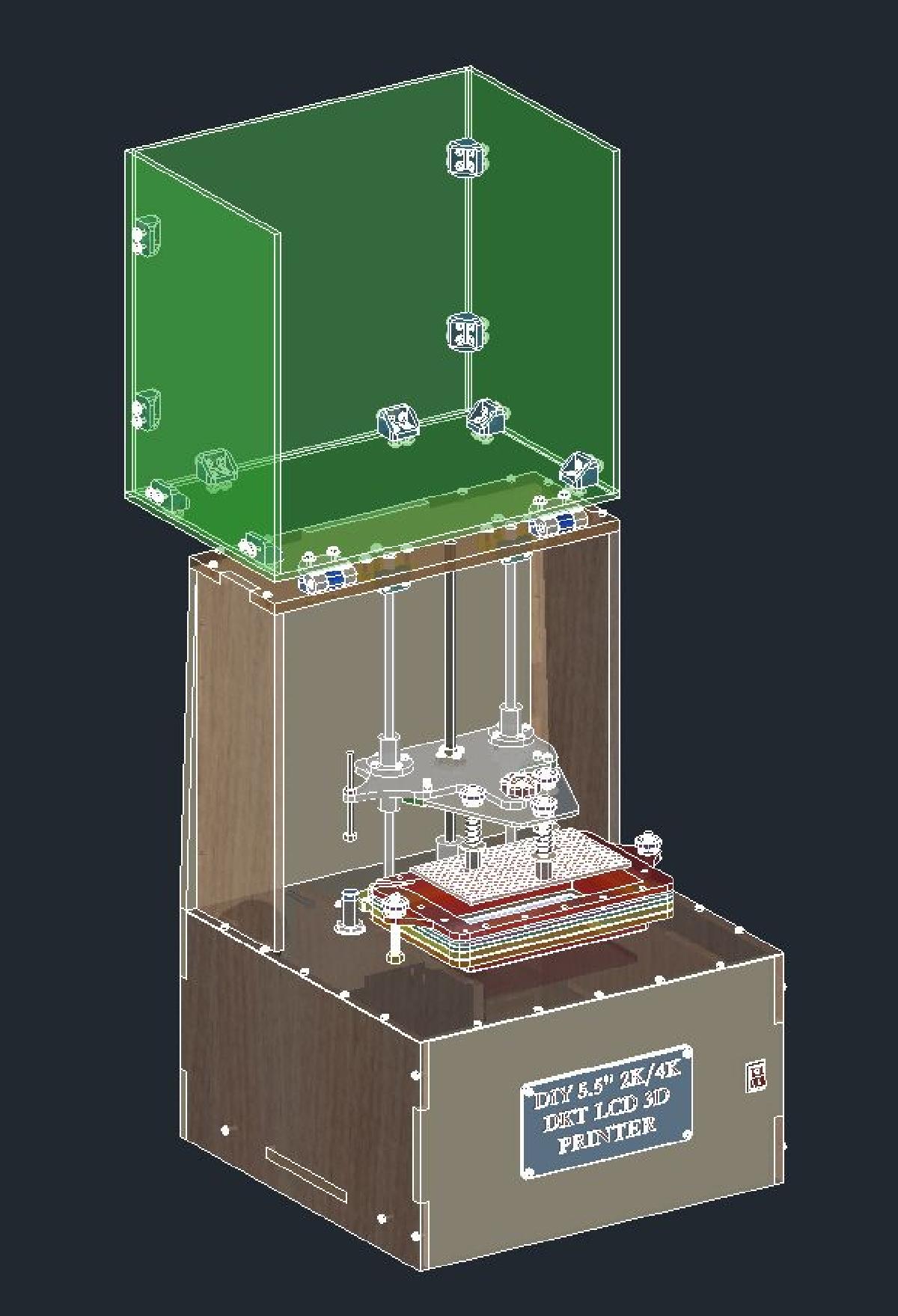

Impressora 3D DKT LCD 5.5 2k/4k foi projetado para Impressora 3D. Este e um projeto de impressora 3D LCD 5.5 2k/4k para impressao em alta velocidade. Nivelamento semiautomatico da plataforma de construcao. Sistema de resfriamento LCD. Protecao da tela LCD por padrao pelo design da impressora. Equalizacao da pressao do ar dos dois lados do lcd para reduzir as forcas de vacuo. Tamanho sem PSU 300x300x428mm (XYZ). Area de construcao 119x66x155mm (XYZ). Coisas necessarias e ordem de montagem: Arquivo CAD (formato AutoCad 2013+) para corte CNC e a laser incluido. Exemplo de lista BOM (formato MS Excel) com links incluidos. ***Projetado para PSU externa - nao coloque dentro - isso quebrara o fluxo de ar e resfriamento. Site do projeto: Quaisquer dicas e doacoes sao bem-vindas. Obrigado antecipadamente. Algumas atualizacoes: Adicionado +0.5 mm em cada lado do pedaco de placa de aluminio de 3 mm; Nao consegui encontrar plexiglass LED de 5 mm no meu pais (apenas 3 mm), entao a cobertura de Plexi foi retrabalhada para paineis de 3 mm; Parafusos M3 para a cobertura de plexiglass e suas 2 dobradicas devem ser trocados de 12 mm para 10 mm, mas nao e um grande problema se voce nao quiser ;) ; Adicionado + 10 mm a pequena folha de MDF para LC e + 10 mm em cada lado para a maior, por causa da empresa que estou usando para corte a laser; Fiz uma alca simples para a cobertura de plexi; Arquivos LC e CNC - atualizados e reuploadados; O furo para o parafuso M5 na peca de aluminio de 5 mm deve ter rosca, se nao - faca 5.5 mm e use a segunda porca M5; O furo para o parafuso M8 no suporte de aluminio de 3 mm para a plataforma de construcao deve ser roscado. Use um pouco de super cola para o parafuso. Mais informacoes adicionais: Furos adicionais sao (obviamente) necessarios para a montagem dos paineis de MDF. Use broca de 2.4 mm ou pressao suficiente para apertar o parafuso diretamente sem furar. A placa de aco e boa para ser pintada em cor acetinada ou ainda melhor em cor fosca. Todas as pecas impressas, que recebem luz direta do array de LED devem ser impressas em filamento de cor vermelha, verde ou laranja. Entao... Plexi LED nao e muito adequado (muito escuro - quase sem transparencia). Comprei um plexiglass fluorescente verde - perto do dobro do preco do LED... ~20$ pela peca necessaria para LC. Arquivo da lista BOM reuploadado com precos mais precisos. Algumas novas fotos de: Todas as pequenas pecas impressas em 3D (impressas em ABS); Placa de aco + 2 pequenos pedacos de aco + todas as porcas, parafusos, arruelas; Paineis internos; Gaveta; Paineis frontal e lateral; Coisas do painel traseiro; Comparacao com minha impressora pequena e minha impressora Delta ;) . Nao usei a ordem completa de montagem. Apenas queria verificar a construcao - ate agora tudo se encaixa como esperado.
