Sobre o objeto 3D Impressora 3D DIY em grande escala 1200 x 1200 Sub33D v3.07

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

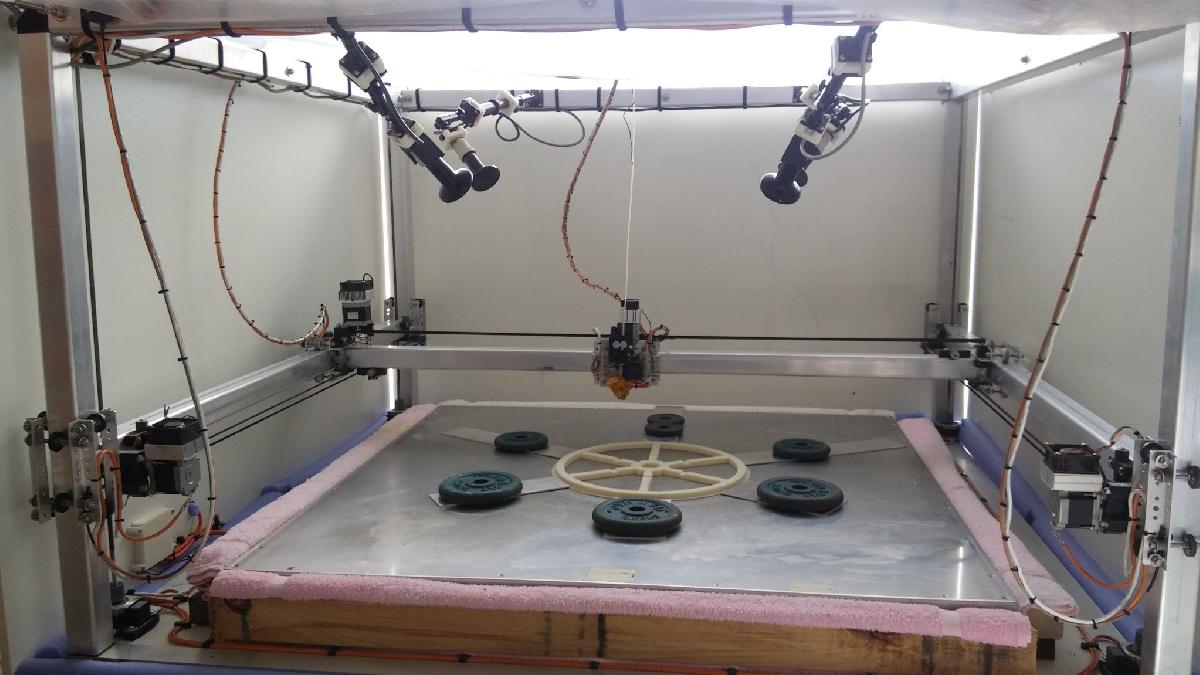

Impressora 3D DIY em grande escala 1200 x 1200 Sub33D v3.07 foi projetado para Impressora 3D. Por favor, confira o progresso da construcao e o video de pre-visualizacao da impressao de teste:https://www.youtube.com/watch?v=eUf5-UCVueUHa uma lista de reproducao com atualizacoes completas do progresso da construcao e videos de impressao de teste:https://www.youtube.com/playlist?list=PLW8e88EbKrS-baD0ZTySmq4-q1nxtejUqImpressao de teste da espada mestra de 800mm da lenda de Zelda:https://www.youtube.com/watch?v=uNQMUBLKr4YImpressao de teste do cranio de T-Rex:https://www.youtube.com/watch?v=X6_i6DHRLhAVoce tambem pode nos conferir no Facebook:https://www.facebook.com/Sub33D/O filamento para a impressora e criado em nosso proprio extrusor de filamento Lyman / Mulier versao 5 modificado:https://www.youtube.com/watch?v=RwAdB6rVrKgEsta impressora foi projetada para imprimir em grande escala usando plastico ABS reciclado (tambem reciclamos, trituramos e produzimos filamento ABS reciclado).A maioria das outras impressoras de grande escala tende a imprimir em PLA 3D Fila, que e muito menos problematica em grande escala.Principais caracteristicas:Volume de construcao 1200mm x 1200mm x 600mmLayout H bot com cama aquecida fixa (4 motores no eixo z para mover a leve estrutura H em vez da cama aquecida extremamente pesada)0,4mm bico, extrusor de duplo vulcao para aumentar a taxa de fluxo (80W de potencia total do aquecedor)Cama aquecida de 2400W usando 4 x 230V 600W 400mm x 400mm almofadas de aquecimento de silicone (controladas com rele de estado solido de 25A)2 x motores de passo Nema23 reciclados para o eixo y, acionados por um unico driver de passo tipo CNC TB600 de 5A4 x motores de passo Nema23 reciclados para o eixo z, acionados por um unico driver de passo tipo CNC TB600 de 5A1 x motor de passo Nema23 reciclado para o eixo x, acionado por driver de passo padrao DRV8825 de 2,5A1 x motor de passo Nema17 reciclado para o extrusor, acionado por driver de passo padrao DRV8825 de 2,5APlaca principal PCB modificada Ultimaker 1.5.74 x aquecedores IR de 150W para reduzir a deformacao da cama aquecida e manter calor consistente nas pecas impressas em ABS.Projetado no Sketchup Make 2017, arquivo de design incluido nos downloads (Sub33D v3.07.09.skp), tambem carreguei Sub33D v3.07.09.stl, que e um formato intermediario comum usado pelo Sketchup e outros formatos CAD.Estrutura construida a partir de secao de aluminio 50mm x 50mm x 2mmCusto total de construcao e proximo a $2000 AUD, aproximadamente adicione mais $500 AUD se voce nao estiver usando componentes reciclados.Firmware Marlin-RC tambem incluido nos downloads (Marlin-RC.zip)Se alguem estiver pensando em construir algo assim, eu recomendaria usar uma placa de cama aquecida de 12mm (em vez de 6mm), pois a placa de aluminio se deforma ate 5mm quando aquecida a 90 graus Celsius, estou usando nivelamento automatico de 9 x 9 pontos para captar a forma de deformacao).Alem disso, os aquecedores de silicone de 400mm x 400mm 600W sao um pouco pequenos, pois a distancia entre eles causa uma diferenca de cerca de 10 graus Celsius na superficie da cama aquecida entre os aquecedores e acima deles).Atualmente estou construindo um novo extrusor empilhado duplo de 100mm com 8 x cartuchos de aquecimento de 40W para permitir um aumento de 4 x na taxa de fluxo em relacao ao design atual, pois a velocidade de impressao neste volume e muito lenta, uma vez que isso esteja feito, compartilharei mais detalhes do design.Ha uma imagem da fiacao (Sub33d_v3.07_diagrama_de_fiacao_do_motor_e_da_cama_aquecida_v1.00.zip), que pode ser usada para conectar muitas placas de impressoras 3D diferentes a drivers externos do tipo CNC, usei o RAMPS 1.4 no diagrama de fiacao, pois parece ser uma das placas mais comuns.Uma fonte de alimentacao ATX de servidor antiga foi usada, que tinha cerca de 1000W, embora uma fonte de 500W teria sido suficiente.Apenas a saida de 12V foi usada.A corrente maxima e a soma dos seguintes:4 x Nema23 do eixo z a 4A no total2 x Nema23 do eixo y a 4A no total1 x Nema23 do eixo x a 2A no total1 x Nema17 do extrusor a 1,5A no total2 x aquecedores do hotend vulcao a 6A no totalvarios ventiladores de 12V, aproximadamente 2A no totalO que resulta em cerca de 19,5A de pico a 12V, (por favor, note que isso nao inclui a cama aquecida, que funciona com energia eletrica AC de 230V a 2400W)Agradecimentos especiais ao Substation33 por todo o apoio e materiais reciclados.
