Sobre o objeto 3D iMac 27 5K Final de 2015 A1419 Para Converter AppleCinema Display

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

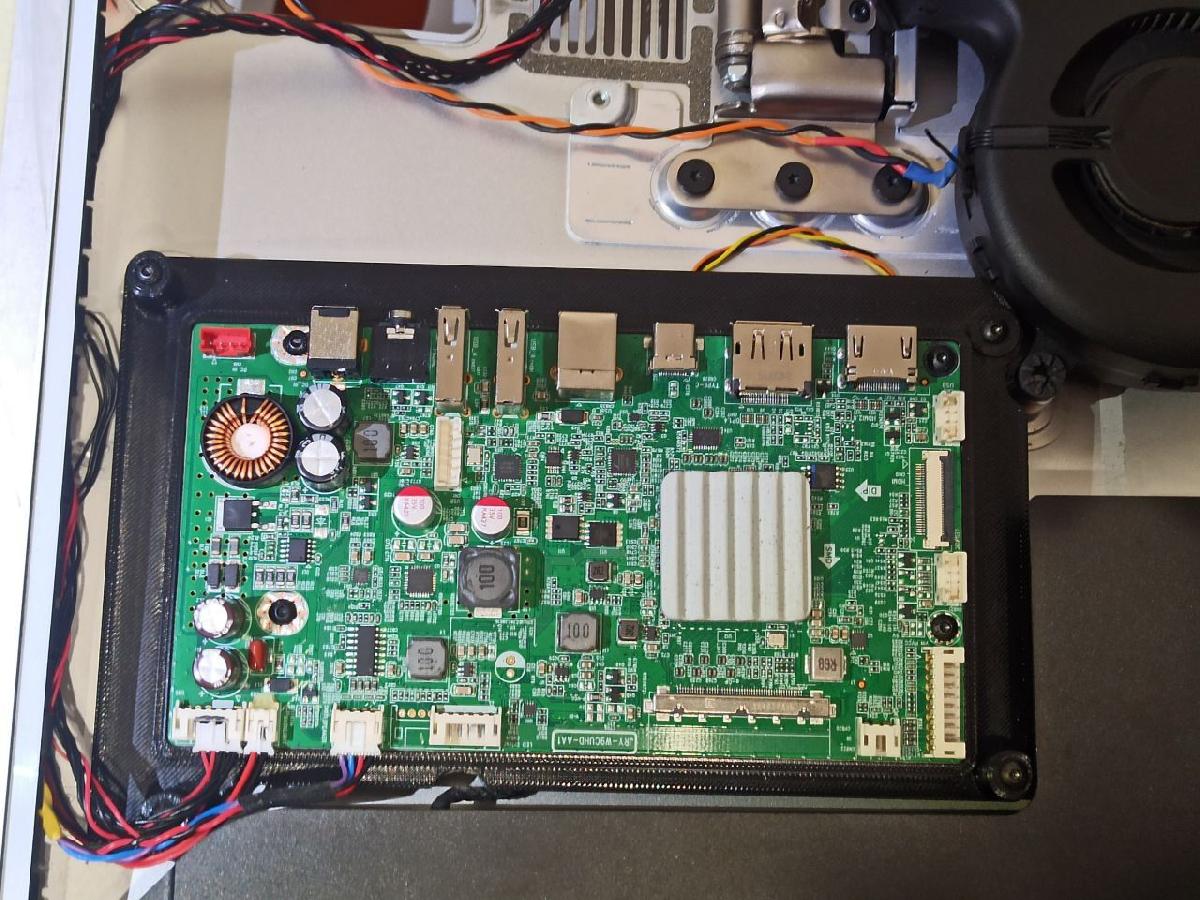

iMac 27 5K Final de 2015 A1419 Para Converter AppleCinema Display foi projetado para Impressora 3D. iMac CinemaDisplay-Projeto ativo, transformar o painel do iMac de 27" em um monitor 5k perfeitamente funcional no estilo Apple Cinema Display.Este projeto e baseado em uma placa especifica, a JRY-W9CUHD-AA1Leia atentamente, e importante.https://es.aliexpress.com/item/1005006643353196.html?srcSns=sns_Copy&spreadType=socialShare&bizType=ProductDetail&social_params=60803708711&aff_fcid=3e70544f3787456c88b11048901fefe8-1727284116620-02970-_EHlWMnT&tt=MG&aff_fsk=_EHlWMnT&aff_platform=default&sk=_EHlWMnT&aff_trace_key=3e70544f3787456c88b11048901fefe8-1727284116620-02970-_EHlWMnT&shareId=60803708711&businessType=ProductDetail&platform=AE&terminal_id=f727bea649d049149979153dccc08795&afSmartRedirect=yVoce deve saber que existem diferentes placas para um mesmo painel, e elas tem diferentes caracteristicas, mais potencia de saida para alto-falantes ou mais entradas disponiveis, eu so precisava de uma entrada, e essa placa custa metade das outras. (Atualizado) Limite de 10 bits de cor, o que implica 16.000.000 de cores contra as outras placas com um custo minimo do dobro, a 12Bits 1.000.000.000 de cores, controle remoto....melhor audio etc...isso aprendi seguindo um topico de Fiatlux onde participam pessoas com muito conhecimento, como Paul em MacRumors, de onde se extrai muita informacao.https://forums.macrumors.com/threads/diy-5k-monitor-success.2253100/Este projeto e baseado na placa JRY de pouco mais de 100€Embora seu iMac seja o mesmo de 2015 A1419 17.1 ANTES de pedir a placa do link, voce deve abrir seu aparelho e precisa das referencias especificas do seu painel para consultar o vendedor, pois existem diferentes versoes de painel e os conectores sao distintos (E IMPERATIVO nao errar, porque pode chegar uma placa que nao corresponde ao seu painel com conexoes diferentes) O vendedor ira aconselha-lo corretamente.Irei atualizando o processo a medida que avanca.O projeto tem uma premissa, "Proibido perfurar ou quebrar o chassi original" vou cuidar da estetica exterior e interior incluindo o uso dos alto-falantes originais.Preciso de uma camera para inseri-la/localiza-la no lugar original, a que vem nao sera compativel, mas ha uma alternativa interessante. (em processo).14-11-2024 Tenho uma camera totalmente compativel por USB com Sonoma, ela e detectada sem a necessidade de drivers e possui AF, vai ser montada no lugar original.14-11-2024 Falta testar as diminutas capsulas do microfone original, localizadas atras da camera com microfuros de saida e a outra colada no chassi, suspeito que a Apple use um sistema de reducao de ruido usando um dos microfones para ler e anular o ruido interno em relacao ao som externo, ha pouca informacao...Vou tentar usa-los e se nao...o Plano B, e desmontar um modulo USB com micros e reducao de ruido, mas NAO uma placa de som como conhecemos, quero poder usar o audio interno e o microfone para videoconferencias, a ideia e posicionar as capsulas na posicao original e o sistema operacional detectar o Micro como dispositivo unico de entrada de audio.(14-11-2023 ainda em processo)Vou usar o botao ON/OFF e a tomada de RED 220v ORIGINAIS. (fornecedor/fonte de alimentacao no interior) Essa era a magia do iMac....nada de tralhas penduradas.-Ventilador Original que funciona muito MUITO bem em sua posicao original, com um design da conducao do ar quente reconstruido direto para a saida original traseira, sao dois STL, a curva com seus parafusos de suporte + prolongador entre a curva e o ventilador.O ventilador ira ser autorregulado em PWM e esse precisa de 12v, meu projeto e baseado em alimentar a placa JRY a 24v nao por querer carregar nenhum Macbook, e mais uma questao de consumo, prefiro usar 24v 4A que 12v 6..8A e usar um pequeno modulo para reduzir de 24 para 12v termostato e ventilador.-Alto-falantes de duas vias originais, e preciso comprar um divisor passivo para separar as frequencias agudas do medio/grave. Na Aliexpress vendem um pacote por quase 35€ (E um ROUBO) Alem disso, cortam mal a 2500hz e sao de 6dB's, Vou cortar a 4500hz e talvez seja de 12dB's...veremos, mas um par de divisores para esta potencia nao custam mais de 15€ os dois, colocarei o link e/ou esquema quando chegar o momento.(14-11-2024) ainda pendente junto ao micro.Quanto a Placa JRY.Optei por esta placa pelo preco acessivel, existem placas muito mais caras, na epoca nao aprofundei o suficiente, o mais destacavel poderia ser a passagem de 10bit de profundidade de cor para 12bits (na verdade, embora eu ainda use para foto, tenho dois monitores calibrados com i1Studio e nao sou capaz de perceber diferencas, a JRY posta em casa por 100€ me pareceu um orcamento correto.Dispoe de:1 HDMI1 DVI com cabo de DVI para Thunderbolt4 com resolucao 5k 10 bits 60fps em meu painel2 USB A para conectar internamente uma camera e microfones USB (por exemplo)1 USB_C (nao vou usar) seria para conectar e carregar um MacBook1 Jack saida fones de ouvido Stereo SEM micro.1 USB B para levar ao MacMini e conseguir a deteccao de Camera e MicroTema do USB_C:Se sua intencao e conectar um MacBook e carrega-lo, a alimentacao principal deve ser a 24v e um minimo de 100w de fonte de alimentacao, mas.... se sua intencao e usar o monitor como aparelho principal ou escravo de mesa para seu MacMini, pode alimentar a placa com 12v 65w (e ate usar a fonte de alimentacao ORIGINAL do iMac, voce nao precisa de mais nada.14-11-2024-Decidi eliminar a fonte original e adicionar uma muito menor a 24v 6..8A por varios motivos...espaco...fonte original de 300w desnecessarios...gerar menos calor residual e possibilidade de usar o USB_C se surgir a necessidade no futuro.-Tema ALIMENTACAO DO VENTILADOR ORIGINAL (voce precisa de 12v) se vai usar a fonte de alimentacao original do iMac, esta e de 12v, so sera necessario comprar o modulo pwm/termostato com sonda, que adicionarei o link quando estiver testado.No caso de querer alimentar a 24v, e necessario adicionar um pequeno modulo de apenas 3€ um StepDown que vai baixar os 24v para 12v com alto desempenho sob baixo consumo e pouca dissipacao termica, avaliarei a opcao de ativar/desativar o termostato independente da tela apagada (em construcao)14-11-204 Ate a data de hoje, o modulo regulador usado neste projeto possui alguns ajustes para a curva de aceleracao do ventilador vs temperatura, voce deve saber que o ventilador sempre funcionara a 20% com temperatura ambiente de 20º no inverno e cerca de 30º no verao, o nivel de ruido e extremamente baixo, mesmo para dormir na mesma sala, e preciso considerar que com o MacMini em repouso (nao desligado) a placa JRY entra em repouso e gera pouco calor, mas a fonte de alimentacao principal, mesmo em repouso, vai gerar calor, e o painel vai se manter quente como se fosse uma parede exposta ao sol no verao, portanto prefiro deixar o ventilador a 20% e caso o interior supere os 45º entao ele acelera.-Comentaram-me que o processador principal do controlador de video JRY esquenta bastante, o monitor esta fechado (sem lacracao) mas com 2 sondas de temperatura em um monitor externo, e tanto a sonda em cima da fonte quanto a do dissipador do processador nao ultrapassam os 28º (38º no verao), nao vejo necessidade de adicionar um segundo ventilador especifico.O audio desta placa JRY entrega apenas 2x 2,5W e e mais do que suficiente para assistir videos ou fazer videoconferencias.Resolucao real a 5k e 10Bits (sei que dirao que o painel e apenas 8bits) mas nao, na verdade sobe para 10Bits diminuindo os fps. Outras placas tem 12Bits, mais entradas e saidas de maior potencia de alto-falantes, mas tambem custam mais do dobro do orcamento, mas...por 100€, o que mais voce quer?Faltam os:-LINK do modulo regulador de temperatura para o ventilador Original.-Link do StepDown 24-12 para o Ventilador -Link do Divisor de frequencia de 2 vias. -Link da fonte de alimentacao 24v 100w. -Link do Micro USB.-Link da camera. -Links dos cabos/conectores de conexao de Audio etc.Projeto em construcao 14-11-2023.Ahhh Tanto as entradas como o painel de botoes para o menu da placa, estao localizados na tampa traseira onde escondia o acesso a RAM (nao precisa perfurar nada)A placa original dos Menus vai com 5 botoes, o ultimo e o de ON/OFF que eu cortei, anulando esse botao do POWER, porque USAREI O ORIGINAL, na localizacao traseira da tampa da RAM encaixarao perfeitamente integrados os 4 botoes MENU, UP, DOWN, OK.Tambem vou usar os mini LEDs Bicolor Originais Verde/Vermelho (On/Stand-By) e os reubicarei na area da camera (Vou anexar detalhes) onde estava o sensor de luz ambiente.03-10-2024 Atualizacao.Nova Placa (STL) para o controlador, com altura menor, para maior separacao com o painel lcd, que ia muito ao limite com os USB.Finalizando detalhes, em breve vou subir os STL da tampa traseira da RAM onde estao os botoes e tambem uma tampa de registro com orificios semi ocultos, que permitem passar o cabo que for necessario, Usb//HDMI//USB_C//DVI O design esta pensado para poder usar os cabos abrindo os orificios necessarios.Deixarei duas opcoes, saida de cabos a partir do interior, ou conectores femea embutidos, para conectar o que quiser. Ambas opcoes estarao disponiveis, junto com os links dos cabos internos,Opcao basica:-Versao A, tampa com orificios de saida, por dentro os cabos vao sair, ou bem...-Versao B uma tampa com os conectores USB, USB_C; HDMI, DVI. Embora exigira cabos de conexao como extra.Em alguns dias estara disponivel.14-11-2024 Pendencia do Joystick de menusTambem vai estar disponivel uma versao sem botoes, apenas com um joystick, mas isso....ate o final do ano :)Continuamos....03-10-2024 Atualizacao.Vou usar para autorregular o ventilador original do iMac um modulo PWM com sensor e precisa de 24v, entao vou adicionar um StepDown de 24v a 12v. Anexo os dois links da Aliexpress.-PWM Ventilador 12v Dispoe de 1 Saida regulavel com sonda, e outras duas que podem ser escravas da principal interligando com uma solda o Pin SYNC na placa, ou sao independentes com 2 potenciometros ajustaveis, a ideia sera usar um segundo ventilador de apoio direto ao CPU do controlador (Em processo 03-10-2024).-PWM Ventilador iMachttps://es.aliexpress.com/item/1005003088880149.html?srcSns=sns_Copy&spreadType=socialShare&bizType=ProductDetail&social_params=60796240033&aff_fcid=cd68bea516964b0cb310dd1954faf2eb-1728160457462-08098-_EjyFXYN&tt=MG&aff_fsk=_EjyFXYN&aff_platform=default&sk=_EjyFXYN&aff_trace_key=cd68bea516964b0cb310dd1954faf2eb-1728160457462-08098-_EjyFXYN&shareId=60796240033&businessType=ProductDetail&platform=AE&terminal_id=f727bea649d049149979153dccc08795&afSmartRedirect=y-StepDown 24 a 12 (Tem que ajusta-lo para 12v)https://a.aliexpress.com/_Euoj6rJ-Fonte de Alimentacao usarei 24v 6A (12,6€) 66mm x 115,5mmhttps://a.aliexpress.com/_Ew7TnM9Anexo os STL.
