Sobre o objeto 3D Iluminacao interna LED de 24 Volts

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

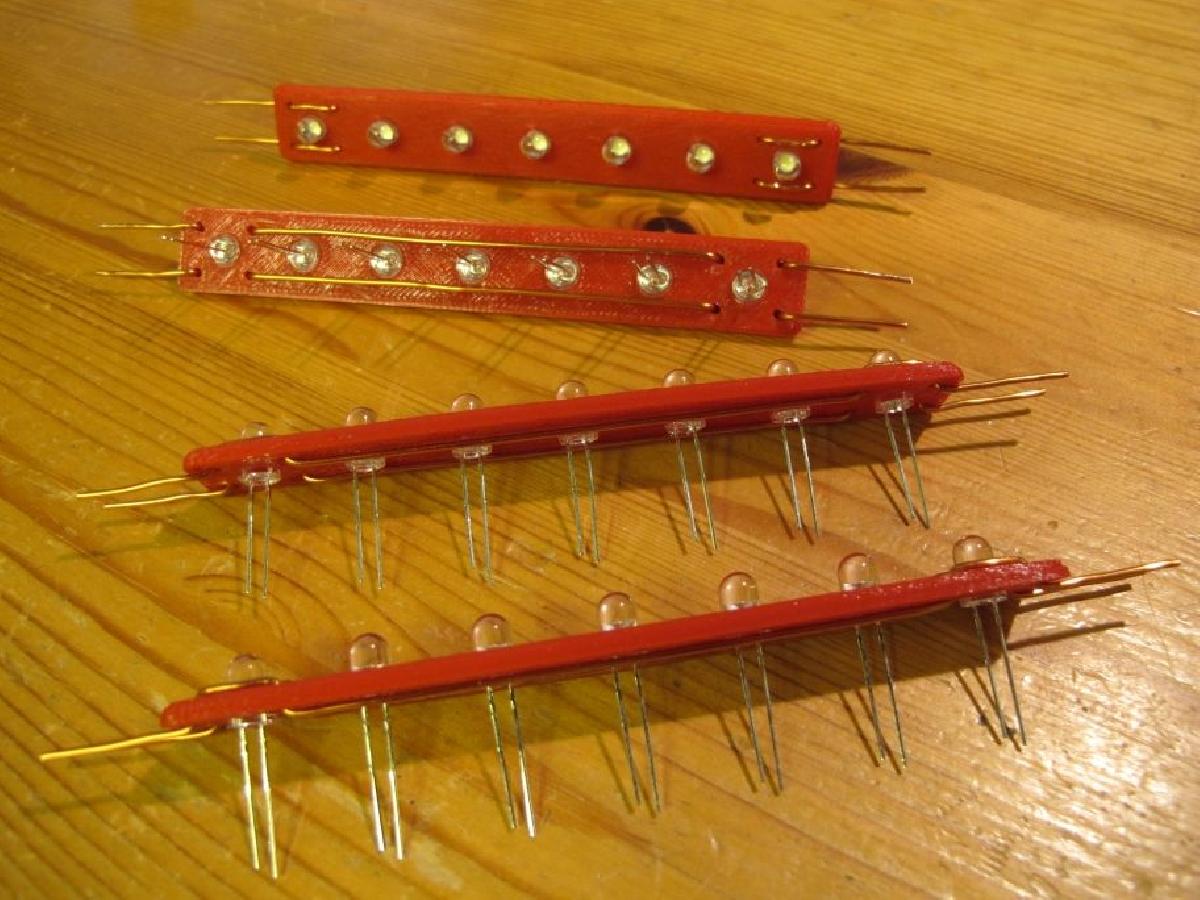

Iluminacao interna LED de 24 Volts foi projetado para Impressora 3D. Que haja luz...As seguintes instrucoes sao uteis apenas para pessoas com habilidades eletricas. Nenhuma responsabilidade e assumida por danos resultantes disso!Os modulos de LED podem ser conectados diretamente a fonte de alimentacao de 24 Volts. Ao conectar os sete LEDs (veja o diagrama de circuito), a tensao de operacao e dividida (24Volts / 7 = 3,4Volts) e fornece a tensao necessaria para cada LED. Cada modulo tem a mesma estrutura e pode ser ligado quantas vezes for necessario (4 modulos no meu caso). Para a compra do material necessario, preparei um carrinho de compras em um revendedor de eletronicos: https://www.reichelt.de/?ACTION=20&AWKID=1284736&LANGUAGE=ENDois fios de cobre de 16cm de comprimento sao usados para um modulo, conforme mostrado nas figuras. Comeca-se com os dois buracos internos. O fio e dobrado 1,5 cm para fora. Em seguida, os LEDs sao pressionados (a perna mais longa e o anodo). Os diodos sao conectados de cada catodo para o anodo. O LED1 e soldado do anodo para o barramento positivo e o LED7 e soldado do catodo para o barramento negativo. Remova nas superficies de contato o verniz do fio - uma faca afiada e util. As conexoes para o polo positivo (+) eu marquei com um edding vermelho. Um teste de funcionamento pode agora ser realizado. Apos a iluminacao bem-sucedida, a fita isolante pode ser fixada. No caso dos diodos envoltos, o LED e exposto por um corte em cruz na parte superior. Ao conectar o bloco de terminais, um fio e dobrado para que o modulo fique inclinado em 45 graus.A instalacao a seguir na impressora deve ser realizada com atencao, pois ha pouco espaco disponivel! No caso de fiacao correta, bem como a conexao de um modulo a outro, todos os 28 LEDs devem acender. O consumo total de corrente e de cerca de 220mA (5,3Watt). Um fusivel adequado e fortemente recomendado.
