Sobre o objeto 3D Iluminacao de palco LED Wanhao Di3/Maker Select

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

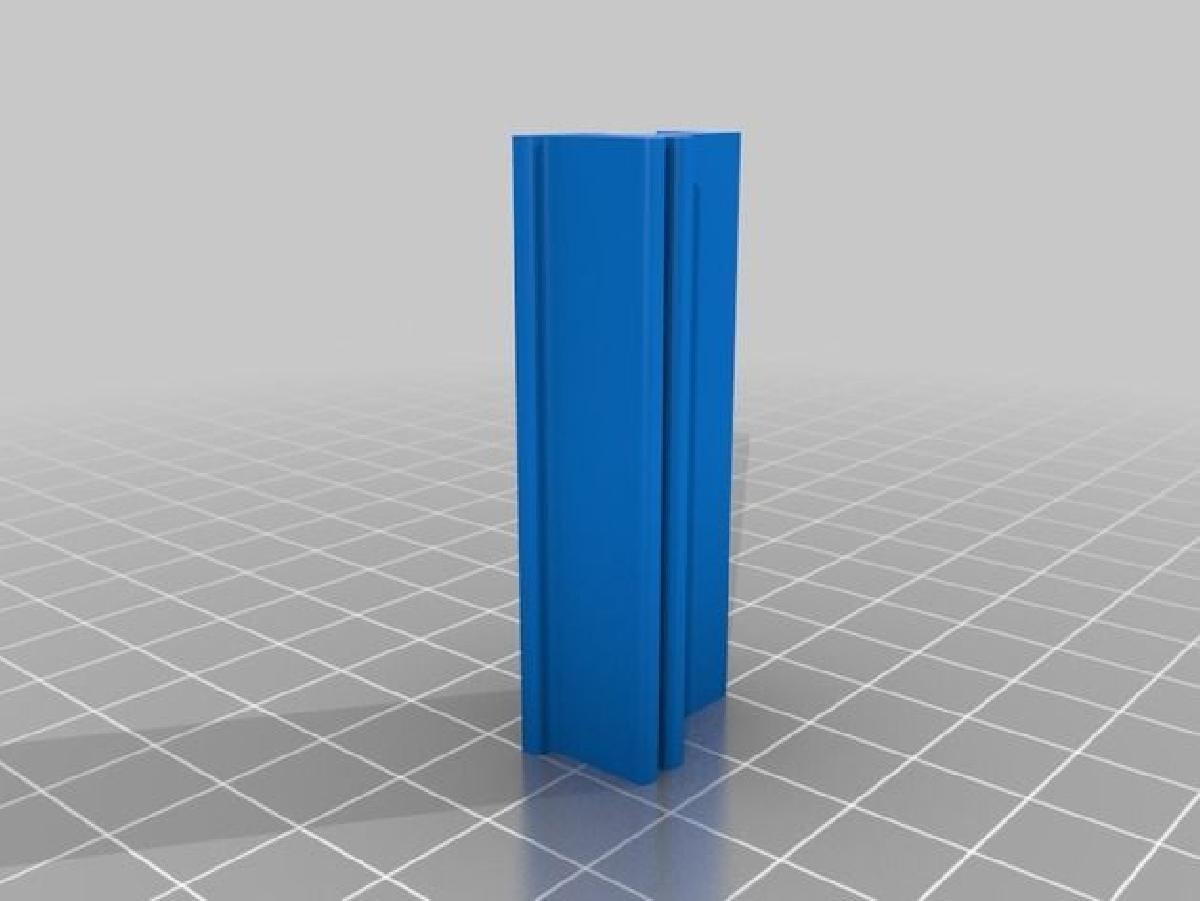

Iluminacao de palco LED Wanhao Di3/Maker Select foi projetado para Impressora 3D. As bordas da estrutura de aco nessas impressoras fazem um excelente local de montagem para tiras de LED. Esses suportes sao de baixo perfil, posicionando a tira na frente da estrutura. Eles sao projetados para tiras de 10mm, 30/metrica, nao enderecaveis, a prova dagua IP65, 12v, estilo 5050. Essas tiras tem uma sobreposicao de silicone que forma uma superficie superior arqueada. Elas tambem podem ser cortadas em segmentos de 3 LEDs (50mm). As partes longas sao projetadas para caber em um unico segmento. led_rail.stl e uma parte do meio e e omnidirecional. As partes led_end_rail_?.stl sao direcionais e tem uma extremidade fechada para ocultar a extremidade da tira. As partes led_z_spacer_?.stl levantam as tiras laterais para colocar o LED mais baixo logo acima da superficie da cama. Elas tambem tem uma abertura que permite a insercao do fio e um canal que envolve o fio ao redor da estrutura para ocultacao. A aba na parte superior se encaixa na fenda das partes longas para ocultar a extremidade com fio da tira. As partes tem uma forte aderencia a estrutura, entao nao cairao. A tira de LED se encaixa perfeitamente no canal (deixe o papel de fundo). Se sua impressao tiver alguma protuberancia no canal, elas precisarao ser aparadas. Como mostrado, tenho 4 segmentos de LED de cada lado e 5 na parte superior, totalizando 39 LEDs. Use a versao mais recente de cada arquivo. Isso completa a etapa 1 deste projeto. A FAZER: Modificar as partes relevantes de AzzAs Z Braces para adicionar barras de luz posicionaveis na frente e atras da estrutura da cama. Adicionar uma variante de led_rail.stl que possa segurar um filtro de filamento de alguma forma. Projetar uma caixa de controle para permitir que cada tira seja ligada individualmente, provavelmente com um circuito dimmer. Modificar o Diiicooler para colocar LEDs ao redor de seu perimetro. EDIT 16 de maio de 2016: Adicionada uma renderizacao do conceito em andamento para o aparelho luzes de pe. Provavelmente reutilizarei a maioria das mesmas partes para as luzes traseiras, ainda preciso descobrir como posicionar ao redor do feixe de cabos da cama. EDIT 25 de maio de 2016: Adicionada a primeira revisao com arquivos marcados como rev001, e fotos mostrando uma instalacao completa da etapa 1. Os espacadores X e Z vao com segmentos de tira orientados ao longo desse eixo, entao os espacadores Z sao para os lados, e os espacadores X para o topo. Agora existem duas versoes dos espacadores Z, baixo e alto; estes sao destinados a coincidir com a posicao de montagem do fim de curso Z.
