Sobre o objeto 3D IFSP BRI / Projeto final (Grupo C)
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
IFSP BRI / Projeto final (Grupo C) foi projetado para Impressora 3D. Jeff o tubarao da terra Medidas originais: Altura: 100.0 mm Largura: 76.3 mm Comprimento: 173.9 mm Foi removido o interior da cabeca para reduzir o desperdicio de material; Dividimos ele em tres partes para reduzir o desperdicio em suportes; Medidas das partes: Cabeca: Altura: 62.3 mm Largura: 68.3 mm Comprimento: 57.1 mm Barbatana: Altura: 32.0 mm Largura: 14.9 mm Comprimento: 40.2 mm Cauda: Altura: 71.2 mm Largura: 17.0 mm Comprimento: 39.7 mm Corpo: Altura: 86.5 mm Largura: 76.3 mm Comprimento: 107.6 mm Foram cobertos os buracos do corpo e das partes, para ser possivel a impressao individual de cada parte; Pequenos buracos no corpo, cabeca, cauda e barbatana, e “pilares” para servir como conectores, foram criados; Medidas dos furos: Menores: Altura: 5.0 mm Largura: 5.0 mm Comprimento: 10.0 mm Maiores: Altura: 10.0 mm Largura: 10.0 mm Comprimento: 20.0 mm Medidas dos conectores: Menor: Altura: 4.9 mm Largura: 4.9 mm Comprimento: 19.8 mm Maior: Altura: 9.9 mm Largura: 9.9 mm Comprimento: 39.8 mm Tambem foi criada uma base para colocar o Jeff. A base e um cilindro e tem o nome do tubarao gravado. Essa base tambem tem furos, quatro deles, para poder conectar o corpo do Jeff a base; Medidas da plataforma: Altura: 38.0 mm Largura: 200.0 mm Comprimento: 208.8 mm As modificacoes reduziram o gasto com suportes em aproximadamente 49%. Indo de 43g para 21g. Configuracoes de impressao A impressora utilizada foi a Creality Ender6; O material escolhido foi o PETG XT 3D Fila; A temperatura do bico e da mesa de impressao foram respectivamente 245º C e 85º C; A velocidade testada foi de 45 mm/s.
O modelo 3D "Jeff, o tubarão da terra", desenvolvido como projeto final pelo Grupo C do IFSP-BRI, é uma representação criativa de um tubarão adaptado ao ambiente terrestre. A estrutura foi cuidadosamente planejada para otimizar a impressão 3D, considerando tanto a economia de material quanto a facilidade de montagem das partes.### Detalhes do Modelo:
#### 1. **Características Gerais:**
- **Altura Total:** 100.0 mm
- **Largura Total:** 76.3 mm
- **Comprimento Total:** 173.9 mm
O projeto se destaca pela sua abordagem inovadora, especialmente no que diz respeito à redução de desperdícios e à modularidade. O modelo foi dividido em três partes: cabeça, barbatana e cauda, além do corpo, facilitando a impressão e permitindo um melhor aproveitamento do material.
#### 2. **Divisão em Partes:**
- **Cabeça:**
- Altura: 62.3 mm
- Largura: 68.3 mm
- Comprimento: 57.1 mm
- **Barbatana:**
- Altura: 32.0 mm
- Largura: 14.9 mm
- Comprimento: 40.2 mm
- **Cauda:**
- Altura: 71.2 mm
- Largura: 17.0 mm
- Comprimento: 39.7 mm
- **Corpo:**
- Altura: 86.5 mm
- Largura: 76.3 mm
- Comprimento: 107.6 mm
#### 3. **Modificações para Impressão:**
Para garantir que cada parte do modelo pudesse ser impressa individualmente e sem necessidade de suportes excessivos, os buracos foram cobertos e ajustes foram feitos nas dimensões dos conectores:
- **Furos:**
- Menores: 5.0 mm x 5.0 mm x 10.0 mm
- Maiores: 10.0 mm x 10.0 mm x 20.0 mm
- **Conectores:**
- Menores: 4.9 mm x 4.9 mm x 19.8 mm
- Maiores: 9.9 mm x 9.9 mm x 39.8 mm
#### 4. **Base de Suporte:**

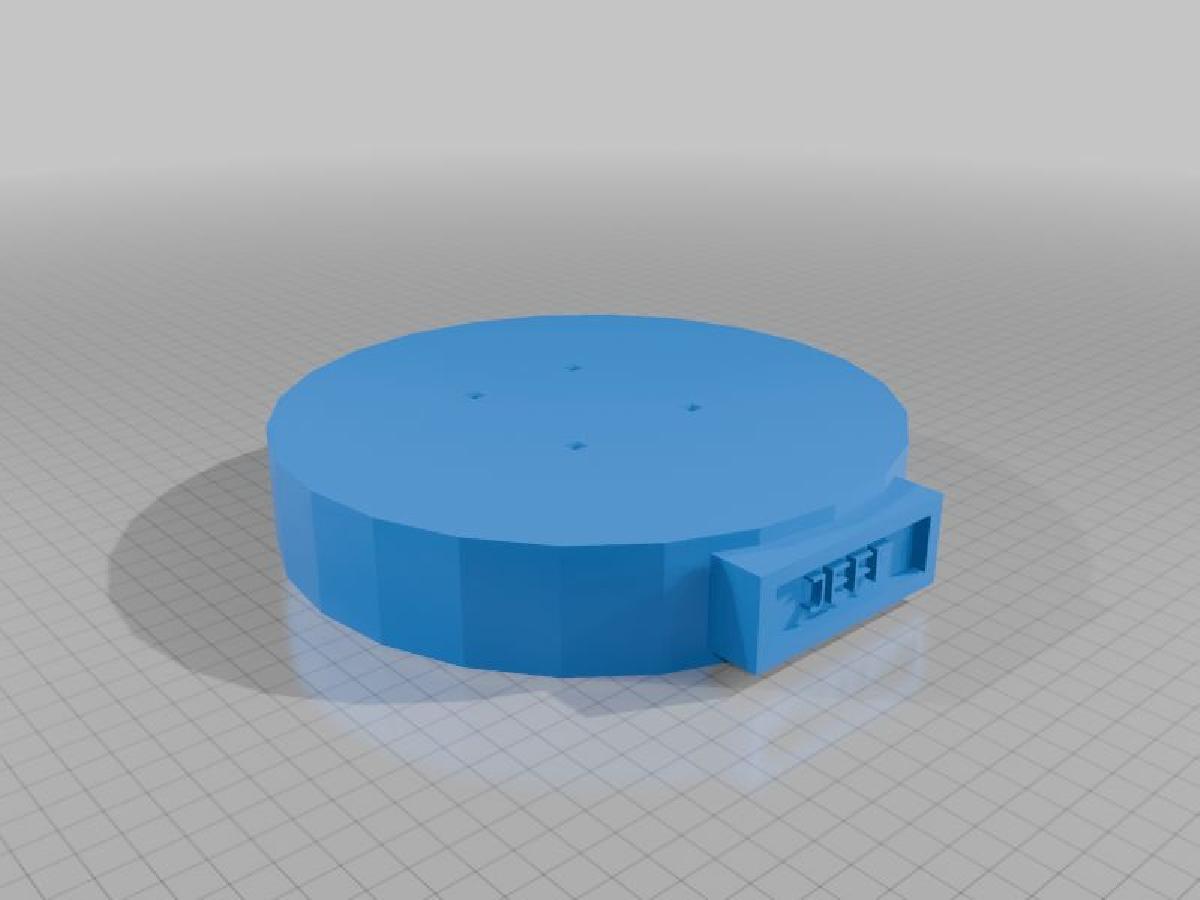

Uma base cilíndrica foi projetada para que o modelo "Jeff" pudesse ser facilmente montado e exposto. Esta base contém furos que se conectam ao corpo do tubarão e inclui a gravação do nome "Jeff".
- **Dimensões da Base:**
- Altura: 38.0 mm
- Largura: 200.0 mm
- Comprimento: 208.8 mm
As modificações realizadas no design resultaram em uma significativa redução do uso de material, com a necessidade de suportes caindo cerca de 49%, de 43g para 21g.
### Configurações de Impressão:
Para a impressão do modelo, foram utilizadas as seguintes especificações:
- **Impressora:** Creality Ender 6
- **Material:** PETG
- **Temperatura do Bico:** 245º C
- **Temperatura da Mesa de Impressão:** 85º C
- **Velocidade de Impressão:** 45 mm/s
Essas configurações foram selecionadas para garantir a melhor qualidade de impressão e precisão nas dimensões do modelo.
### Conclusão:
O projeto "Jeff, o tubarão da terra" é um exemplo notável de como as técnicas de design e a impressão 3D podem ser combinadas para criar modelos eficientes e atraentes. As escolhas feitas durante o desenvolvimento do modelo não apenas melhoraram a funcionalidade, mas também impulsionaram a criatividade ao trazer à vida uma versão única de um tubarão adaptado ao ambiente terrestre.
