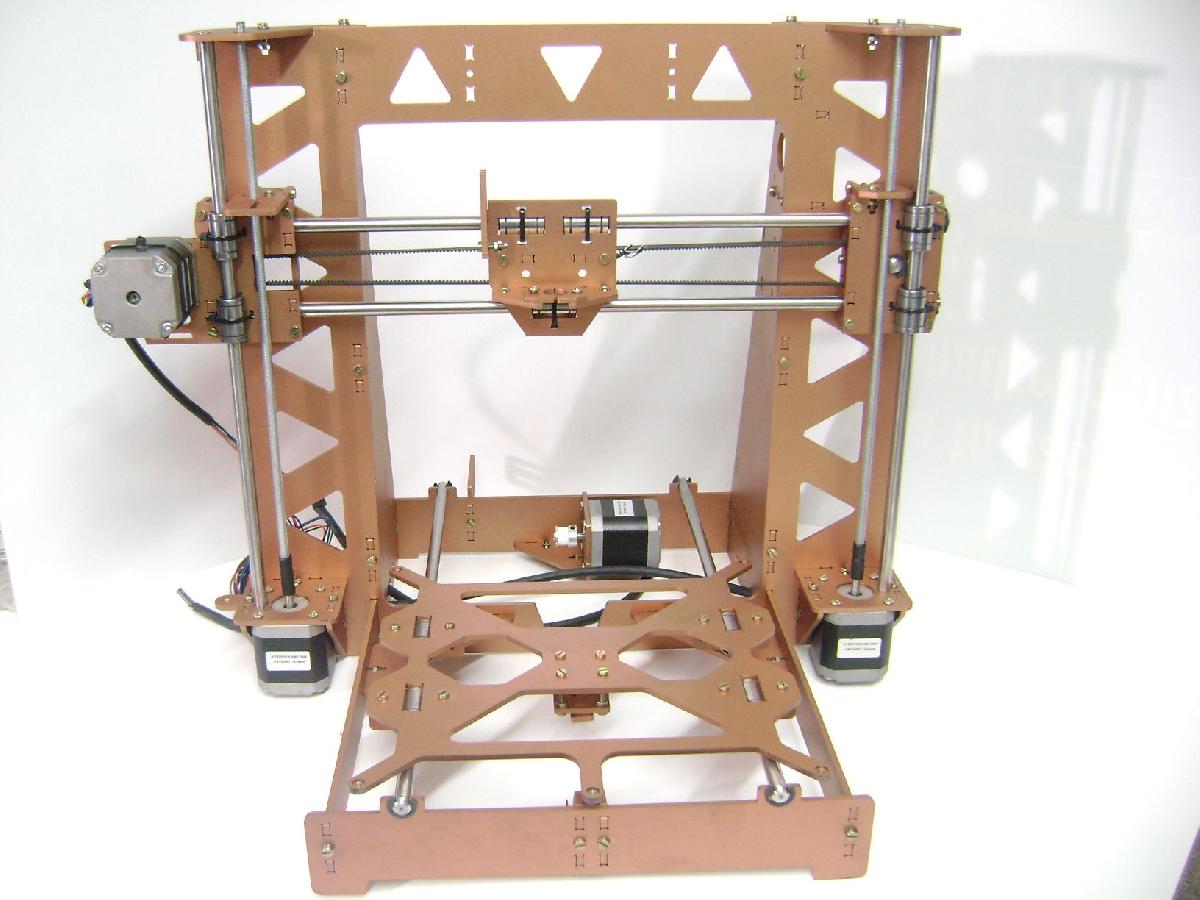

Sobre o objeto 3D I3 CORDOBESA Aco Integral 1/8 CORTADO A LASER com extrusora Bowden

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

I3 CORDOBESA Aco Integral 1/8 CORTADO A LASER com extrusora Bowden foi projetado para Impressora 3D. Este e um remix de: P3Steel - Prusa i3 3mm Aco Cortado a Laser (tambem conhecido como Leonardo) por irobri.Este design foi feito para substituir todas as pecas impressas na estrutura.As vitaminas foram ligeiramente modificadasVarias melhorias na estrutura:As hastes lisas dos eixos X e Y tem ranhuras nas pontas para garantir atraves de aneis SeegerSuporte do motor X e Y com deslizadores para esticar correiasSuportes de fim de curso X, Y e ZSuporte para bracos de carretel de filamentoAdaptador de hotend BowdenBuracos hexagonais para inserir porcas (substitui parafusos)Extrusora tipo Bowden (polia Mk8)LISTA DE MATERIAISParafusos:1 X M4 X 50MM (fim de curso Z)1 X M4 X 20MM (fim de curso X)4 X M3 X 25MM (suporte de correia Y)4 X M3 X 20MM (nivelamento da mesa)65 X M3 X 12MM22 X M3 X 8MM (motores, correias, bloqueio do hotend)2 X M5 X 295MM barra roscada1 X M10 X 130MM barra roscada (carretel de filamento)Porcas2 X M10 com arruelas2 x M54 X M480 x M312 X CLIPS CIRCULARES DE 7MM7 X VEDANTES PLA 3D FilaSTICOS DE 100MMHastes lisas 8MM2 X 320MM2 X 356MM pontas ranhuradas2 X 405MM pontas ranhuradas1 x 22MM pontas ranhuradas roldana Y1 X 25MM pontas ranhuradas roldana XExtrusoraParafusos:1X M5 X 5MM1 X M4 X 20MM1 X M4 X 8MM1 X M3 X12MM3 X M3 X 8MMPorcas1X M51 X M4Arruela1 x arruela de crescimento M41 x M5 x 4mm Conector pneumatico1 x mola (mesma do nivelamento da mesa aquecida)1 x rolamento de esferas 624Ha um arquivo separado que inclui uma serie de pecas de reposicao para atualizar com este (ou item semelhante):http://www.aliexpress.com/item/3D-Printer-THSL-Lead-Screw-Free-Cutting-Dia-8MM-Thread-8mm-Length-1-meter-with-three/2029693489.html
