Sobre o objeto 3D Hovership MHQ2

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

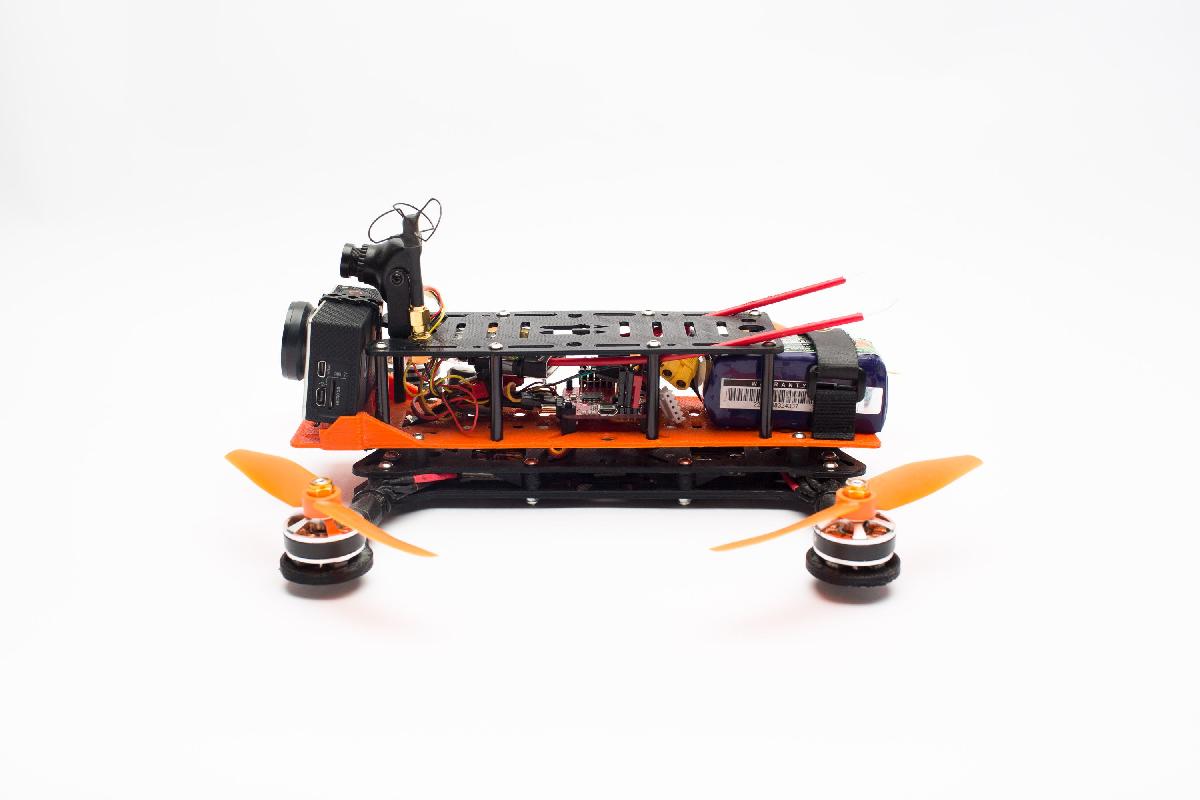

Hovership MHQ2 foi projetado para Impressora 3D. O quadro de mini quadricoptero dobravel MHQ2 impresso em 3D redesenhado chegou! Com base no sucesso da estrutura MHQ original, melhoramos a funcionalidade, durabilidade e estabilidade desta estrutura. O MHQ2 usa os mesmos bracos e ferragens do MHQ com a adicao de 4x mais parafusos de 18mm e 4x contraporcas. O uso de prumos de 6" e possivel com os novos bracos XL. Video de compilacao de voo: https://www.youtube.com/watch?v=vrj7iZE8P1M PRINCIPAIS NOVOS RECURSOS: Base redesenhada com torcao bastante reduzida para melhor estabilidade de voo. A camera e a bateria tem um centro de gravidade mais baixo. Ambos agora montam no conves de controle de voo. Montagem rigida: podes saltar a camada limpa e montar a placa superior diretamente na base. Trem de pouso mais largo e ranhuras na parte inferior da placa de base para montar a bateria, se preferir. Espessura e durabilidade do trem de pouso aprimoradas. Orificios de montagem para cabos de extensao SMA. Suporte integrado GoPro e Mobius. A estrutura reforcada reduz os danos em uma colisao e eleva a GoPro para o uso de um cabo FPV USB ao vivo. Suporte para amortecedores de vibracao estilo "bobina" M3. Agora com espacadores de 35 mm para suportar controladores de voo com pinos de cabecalho retos. INSTRUCOES DE MONTAGEM: Disponivel online em: http://www.hovership.com/guides CONFIGURACOES RECOMENDADAS Lista Completa de Componentes (BOM): http://www.hovership.com/guides/mhq2-build-components-list/ Pilotos iniciantes e FPV leve com um Mobius ou Camera menor: motores 1804-2204 tamanho 2300kv, bateria lipo de 3 celulas (3s) 1300-1800mAh e 5? helices Pilotos iniciantes a intermediarios e FPV com uma camera de acao GoPro ou similar: motores 2204 tamanho 2300kv, bateria lipo de 3 celulas (3s) 1300mAh e helices de 6? Pilotos intermediarios a avancados com GoPro ou camera menor: motores 2204 1960kv, bateria lipo de 4 celulas (4s) 1300mAh e helices 5-6?. ATUALIZACOES 12.01.2014 - Adicionado V2 do braco robusto. Adicionada versao curta de clean-lower: e 6mm mais curto e deve caber melhor em mesas de impressao de 200x200mm (colocadas na diagonal).

Baixar

O modelo 3D do quadro de mini quadricóptero dobrável MHQ2, desenvolvido pela Hovership, é uma evolução significativa do quadro original MHQ, incorporando aprimoramentos que visam aumentar a funcionalidade, durabilidade e estabilidade durante o voo. Este quadro é projetado para ser impresso em 3D, proporcionando aos entusiastas da aviação e da impressão 3D a oportunidade de criar um equipamento altamente personalizado e eficiente.

### Descrição do MHQ2

- **Redesign e Estabilidade**: A base do MHQ2 foi redesenhada para reduzir a torção, aumentando assim a estabilidade do voo. Este aspecto é crucial para melhorar a performance do quadricóptero em diferentes condições de voo.

- **Centro de Gravidade**: O novo design permite que a câmera e a bateria sejam montadas mais próximas ao centro de gravidade, o que melhora a aerodinâmica e a resposta de controle.

- **Montagem Rígida**: A estrutura oferece a opção de montagem hardtail, permitindo que o usuário pule a camada de limpeza e monte a placa superior diretamente na base.

- **Trem de Pouso Aprimorado**: O trem de pouso é mais largo e inclui ranhuras para a montagem da bateria, além de ter uma espessura e durabilidade aprimoradas, o que o torna mais resistente a impactos.

- **Suportes Integrados**: O MHQ2 vem com suportes integrados para câmeras GoPro e Mobius, além de orifícios para a instalação de cabos de extensão SMA, tornando-o ideal para pilotos que desejam usar transmissão de vídeo em tempo real.

- **Amortecedores de Vibração**: O suporte para amortecedores de vibração no estilo "bobina" M3 ajuda a garantir que a câmera capture imagens estáveis, mesmo durante voos mais turbulentos.

### Instruções de Montagem e Configurações Recomendadas

As instruções de montagem estão disponíveis online, permitindo que até iniciantes consigam seguir os passos necessários para construir seu quadricóptero. Além disso, o fabricante fornece uma lista completa de componentes (BOM) para facilitar a montagem.

#### Configurações de Motores e Baterias

- **Iniciantes e FPV Leve**: Motores 1804-2204 a 2300kv, bateria LiPo de 3 células (3s) com capacidade de 1300-1800mAh e hélices de 5 polegadas.

- **Iniciantes a Intermediários com GoPro**: Motores 2204 a 2300kv, bateria LiPo de 3 células (3s) de 1300mAh e hélices de 6 polegadas.

- **Intermediários a Avançados**: Motores 2204 a 1960kv, bateria LiPo de 4 células (4s) de 1300mAh e hélices de 5 a 6 polegadas.

### Atualizações e Melhorias

Desde seu lançamento, o MHQ2 passou por atualizações, como a adição do V2 do braço robusto e uma versão curta do quadro, que ocupa menos espaço na mesa de impressão.

O quadro MHQ2 é uma excelente escolha para quem busca construir um mini quadricóptero versátil e capaz, seja para voos recreativos ou para captura de vídeo em primeira pessoa (FPV).
