Sobre o objeto 3D HK13 UM2

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

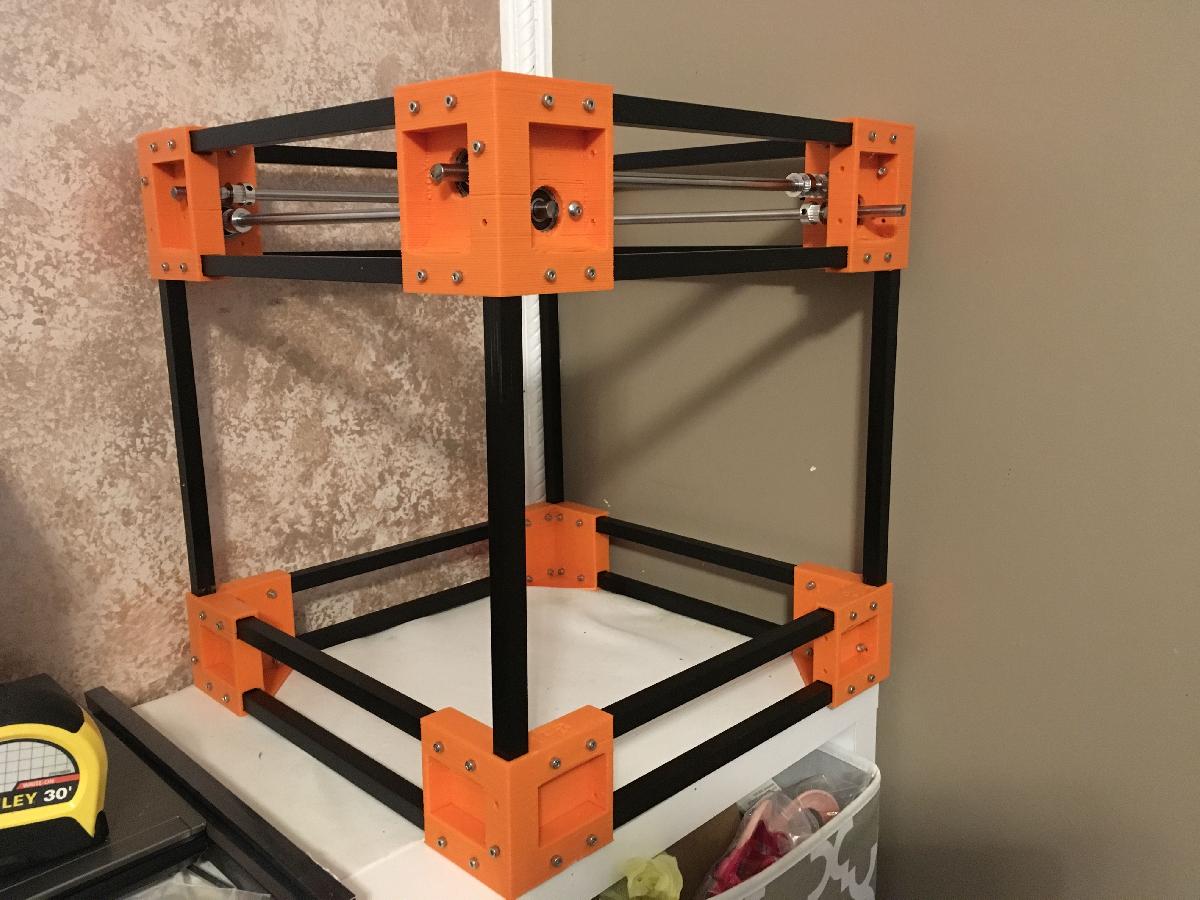

HK13 UM2 foi projetado para Impressora 3D. Esta e a minha versao de um clone do UM2. Temos alguns no trabalho, e eu gosto deles.Eu o projetei no OpenSCAD. Estou usando tubos quadrados de 12,8 mm que podem ser compradosno Hobbyking.com. Ele usa deslizadores padrao do Ultimaker2, cabecote de impressao e correias de 610 mm.Eu mudei o eixo Z para usar 2 parafusos de esferas T8 acionados por um motor de passo. Eurecomendo que voce ajuste o arquivo SCAD e imprima o teste de tamanho primeiro para obter suas toleranciaspara sua impressora. Em seguida, ajuste os outros arquivos SCAD para obter boas pecas.AVISO! Isso nao esta terminado. Os arquivos SCAD nao estao completos ou limpos.Quando eu enviar os STLs, estara pronto. Estou fazendo isso para meu proprio uso equero compartilhar.Agora mesmo este e o meu progressohttps://youtu.be/se7xleir_k418 x tubos quadrados de 12,8 mm x 340 mm da Hobby King SKU:450000078-0 $1,042 x tubos quadrados de 12,8 mm x 250 mm da Hobby King SKU:450000075-0 $.802 x Hobby King 12,8 mm x 400 mm SKU:450000081-0 $1,274 x tubos quadrados de 12,8 mm x 400 mm ou 600 mm para altura Z400 mm SKU:450000081-0 $1,27600 mm SKU:450000084-0 $1,60 https://hobbyking.com/en_us/drones/diy/aluminum-tube.html8 x varas lineares de 8 mm2 x barra roscada T8 de 8 mm x 300 mm e porca10 x polias GT2 de 20T com furo de 8 mm1 x polia GT2 de 20T com furo de 5 mm2 x polias GT2 de 20T (sem dentes) com rolamento de 5 mm8 x blocos de apoio KFL08 de 8 mm4 x blocos de apoio KP08 de 8 mm8 x suportes de barra SK8 de 8 mm16 x parafusos M5x16mm (para KFL08)16 x parafusos M5x25mm (para SK8)8 x parafusos M5x30mm (para KP08)2 x parafusos M5x40mm para polias GT2 Idler (tensao Z)100 x parafusos M3x25mm (94 x estrutura/carriage/t8nut/extrusora)100 x porcas Nyloc M340 x porcas Nyloc M54 x correias gt2 de 610 mm1 x correia gt2 de 752 mm1x cabecote de impressao ultimaker 24 x deslizadores ultimaker 2 com rolamentos e molasPecas Impressas4 cantos superiores4 cantos inferiores1 x Kp08 Esquerdo1 x Kp08 Direito1 x Zstepper1 x suporte Smartlcd1 x suporte RAMPS1 x suporte do motor de passo extrusor1 x suporte de tensao2 x suporte de acoplador do motor de passo2 x carro do eixo Z2 x suporte de passo Z4 x travessas da cama4 x pes5 x espacadores RAMPScobertura SmartLCD https://www.thingiverse.com/thing:1203814
