Sobre o objeto 3D Hinges de offset para porta removivel e reinstalavel da IKEA Lack

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

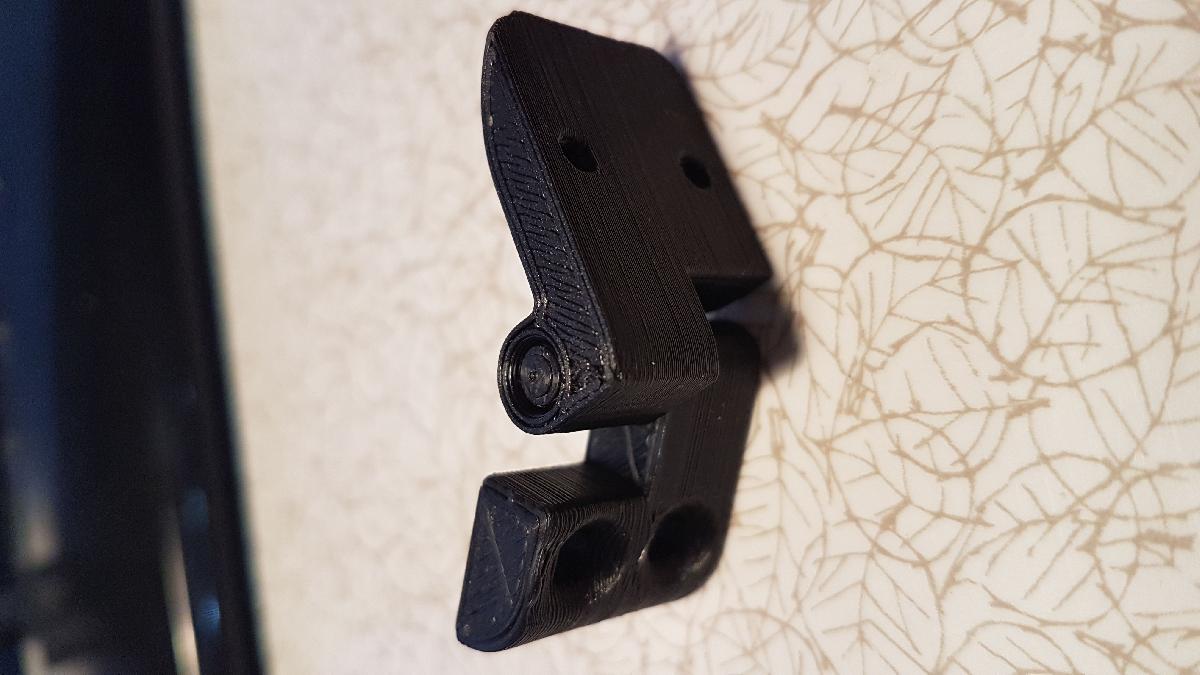

Hinges de offset para porta removivel e reinstalavel da IKEA Lack foi projetado para Impressora 3D. divDurante minha busca para construir uma caixa Lack, nao consegui encontrar dobradicas que permitissem que a porta da caixa fosse aberta completamente alem de 90 graus e permitissem facil remocao e recolocacao se maior acesso fosse necessario, e tambem nao sendo fixadas na face externa do Lack, estragando suas linhas. Entao, desenhei essas dobradicas deslocadas que permitem a abertura de 180 graus da porta, juntamente com uma simples remocao e substituicao se a porta precisar ser retirada para maior acesso.As dobradicas foram projetadas para funcionar com uma porta de chapa de acrilico de 4mm. A metade da dobradica da porta tem dois furos roscados M3 a uma profundidade de 6mm. Isso permite que um parafuso M3 x 10mm com uma arruela fina seja passado pela chapa de acetato de 4mm e apertado por dentro, tornando as fixacoes virtualmente invisiveis do lado de fora. A metade da moldura e parafusada na perna do Lack usando parafusos de madeira com cabeca chata de 4mm. Eu projetei as dobradicas para serem usadas com minhas montagens de perna Lack, que sao remixes de Thebeetleuk,: www.thingiverse.com/thing:2776584, entao devem funcionar com qualquer uma. Apenas certifique-se de que o centro do pino da dobradica esteja suficientemente alem da face externa da perna, para permitir que a dobradica abra plana contra a face externa.Nota. Voce precisara fazer um entalhe na porta para permitir que a metade da moldura das dobradicas passe. Aproximadamente 20mm x 8mm. Corte com precisao com uma serra tico-tico e lixe ate a dimensao final. (Veja o gabarito de perfuracao para marcar as dimensoes).Atualizacao. 15Jul18. Adicionei um gabarito de perfuracao a secao de arquivos para ajudar a perfurar e cortar a porta com precisao para permitir um bom ajuste. O gabarito deve ser colocado contra a borda da dobradica da porta nas posicoes desejadas para as dobradicas. Coloque o gabarito na face interna da chapa, pois o gabarito e sensivel a orientacao. Mantenha a borda escalonada contra a borda da chapa e perfure atraves do gabarito usando uma broca de 3mm. Ao mesmo tempo, marque ao redor do gabarito a partir do perfil escalonado no acrilico. Remova o gabarito e trace uma linha para unir as duas marcas internas e voce deve ter uma area marcada de aproximadamente 16mm x 20mm, que deve dar uma marcacao precisa para cortar os entalhes de folga na chapa. Cuidado, pois o gabarito e ligeiramente assimetrico para dar um pouco mais de folga a parte inferior da dobradica (elemento da moldura). Nao e realmente perceptivel a olho nu, mas o gabarito dara o perfil correto para cortar. Antes de fixar a dobradica na porta de acrilico, perfure os furos para os parafusos na chapa de acrilico para 3.2mm para permitir a folga da rosca.Atualizacao. 16 Jul 18. Adicionado um conjunto para canhotos para aqueles que preferem dobrar a porta a esquerda. Quaisquer problemas, sinta-se a vontade para comentar. Nao me importaria com um pouco de feedback, positivo ou negativo.

Baixar
