Sobre o objeto 3D Hi LinkBox Caixa para soldar com seguranca em conversores AC DC Hi Link.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

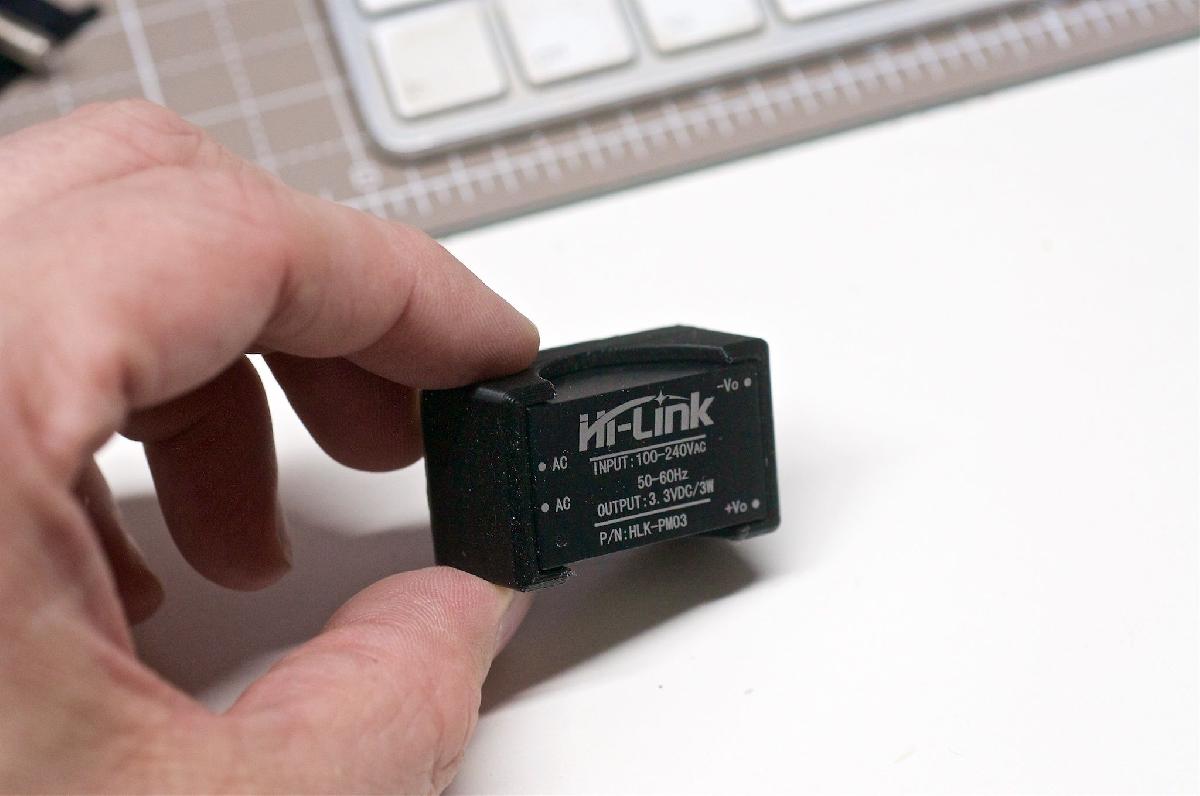

Hi LinkBox Caixa para soldar com seguranca em conversores AC DC Hi Link. foi projetado para Impressora 3D. Make. Break. Repeat! no Facebook: Atualizacoes as tercas e quintas!Os conversores de tensao AC-para-DC Hi-Link fechados eram a opcao mais segura que consegui encontrar ao trabalhar com ESP-01 ou placas DC de 3,3V semelhantes. Eles oferecem a seguranca de uma "PSU" fechada, mas cabem atras de um interruptor montado na parede. O unico problema que vejo e que os contatos sao feitos para serem soldado a uma PCB, o que aumentaria consideravelmente o tamanho e ainda precisaria de mais isolamento.Entra o Hi-LinkBox (uau - esse e realmente um nome original, nao e?) para resolver tanto o problema do isolamento quanto o dos contatos ao mesmo tempo. Ele foi projetado para facilitar a adicao e remocao do modulo para soldagem. Por favor, certifique-se de usar fios de silicone de tamanho adequado, alem de um encolhivel dimensionado corretamente ao lidar com alta tensao!

Baixar

O modelo 3D intitulado "Hi-LinkBox" é uma caixa projetada para abrigar conversores de tensão AC-DC Hi-Link, oferecendo uma solução segura para aplicações que envolvem dispositivos como o ESP-01 ou placas DC de 3,3V. Essa caixa se destaca pela sua funcionalidade e segurança, sendo uma alternativa ao uso direto desses conversores, que geralmente são projetados para serem soldados em uma placa de circuito (PCB) e podem exigir isolamento adicional.

### Características do Hi-LinkBox:

1. **Isolamento Seguro**: O principal objetivo da Hi-LinkBox é fornecer um ambiente seguro para os conversores, minimizando os riscos associados a altas tensões. Esse isolamento é crucial para proteger os usuários e o próprio circuito.

2. **Facilidade de Uso**: A caixa foi projetada para facilitar a instalação e a remoção dos módulos de conversão. Isso é particularmente útil quando se trabalha com componentes que precisam ser soldados, permitindo um procedimento mais eficiente e limpo.

3. **Dimensões Compactas**: Embora os conversores Hi-Link sejam compactos, a necessidade de soldagem em uma PCB geralmente aumenta o tamanho do projeto. A Hi-LinkBox oferece uma solução que mantém as dimensões reduzidas, permitindo que se encaixe em espaços limitados, como atrás de interruptores montados na parede.

4. **Conectividade**: O projeto permite o uso de fios de silicone adequados, além de terminais com isolamento, garantindo a segurança durante a manuseio do circuito. Essa atenção aos detalhes é essencial ao lidar com alta voltagem.

5. **Estética e Funcionalidade**: Além de ser funcional, o design da Hi-LinkBox pode ser considerado esteticamente agradável, o que é um bonus para quem busca uma solução visualmente harmoniosa em seus projetos.

### Considerações para Impressão 3D:

- **Materiais**: Para impressão 3D, recomenda-se o uso de filamentos que possam suportar temperaturas elevadas e tenham propriedades de isolamento adequadas.
- **Configurações de Impressora**: Certifique-se de ajustar as configurações de impressão para garantir que a caixa tenha a resistência necessária para suportar a aplicação elétrica.
- **Limpeza e Acabamento**: Após a impressão, um bom acabamento é fundamental para garantir que não haja arestas cortantes ou superfícies ásperas que possam comprometer a segurança do dispositivo.

### Conclusão

O Hi-LinkBox é um projeto excelente para quem busca segurança e praticidade ao trabalhar com eletrônica e conversores de tensão. Ao promover um ambiente seguro e de fácil acesso para os módulos, ele se torna uma adição valiosa para projetistas e hobbyistas na área de eletrônica.
