Helicoptero Beibleide

Brinquedos Mecânicos

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Helicoptero Beibleide

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Helicoptero Beibleide foi projetado para Impressora 3D. Oh, brinquedo divertido!! :PPuxe a corda dentada e faca a helice voar \o/!Como usarSegure o pegador com a mao direita..Enfie a corda dentada....Bote a helice em cima do pino.....Puxe a corda dentada com a mao esquerda e tchaaau helice \o//Dica adicional: da pra recarregar (enfiando a corda dentada) logo depois que a helice sair voando pra ganhar tempo pra proxima puxada.Tem uma tampinha pra fechar a entrada no final da pegada, da pra guardar (ou esconder haha) o que couber la dentro. Se pa que encher com areia/terra fique legal tambem!DETALHANDO CADA PECAHelice_3pas_D103mm_ESP1mm32_H10mm.stl:Helice de 3 pas de 103mm de diametro, pas de 1mm32 de espessura, altura de 10mm.Mais ou menos tranquilo de imprimir (vide configs importantes do fatiador).Da pra colocar duas (2x) pecas dessa numa cama de 20x20cm; e tres (3x) pecas numa cama de 22x22cm (numa EnderX, por exemplo).Sugestao de configuracao do fatiador (baseado nas opcoes do Cura) - Helice:-- Altura da camada: 0.25mm ou menos.-- Largura da linha: 0.435mm <<<< Importante.-- Largura da linha da camada inicial: 130%.-- Contagem de linhas da parede: 2 <<<< Importante.-- 2 ou 3 camadas de base e topo, nada para se preocupar.-- Filtrar pequenos espacos: Marcado <<<< Importante.-- Padrao de preenchimento: qualquer.-- Densidade de preenchimento: 20% ou menos.-- Resfriamento: qualquer.-- Bridging nao requerido.Corda-Dentada.stl:Facil de fazer, sem segredo.TALVEZ fique melhor fazendo de PETG XT 3D Fila ao inves de PLA 3D Fila, principalmente por causa da resistencia do PETG XT 3D Fila de se entortar.Pegador_e_Engrenagens.stl:Sao duas pecas separadas mas impressas juntas: o Pegador (hmmmm) e as Engrenagens.As Engrenagens e um pino com uma engrenagem grande em uma ponta e outra engrenagem pequena na outra ponta. Essa peca e impressa dentro do Pegador de forma a girar livremente (as Engrenagens e o Pegador nao sao fundidos em nenhum ponto).Tem suas particularidades na hora de imprimir. O modelo precisa ser rotacionado, deixando a parte superior do Pegador colada na mesa. Se ligar em quase todas as configs abaixo.Sugestoes - Pegador_e_Engrenagens:-- Altura da camada: 0.22mm ou menos.-- Largura da linha: 0.431mm <<<<-- Largura da linha da camada inicial: 100~130%, nada para se preocupar.-- Contagem de linhas da parede: 2 <<<<-- 2 ou 3 camadas de base e topo, nada para se preocupar.-- Filtrar pequenos espacos: Marcado.-- Parede externa antes da interna: Marcado <<<<-- Alinhamento da costura Z: Aleatorio <<<< (mais seguro, mas funciona com o padrao tambem).-- Padrao de preenchimento: Octeto.-- Densidade de preenchimento: 20%+.-- Retracao calibrada <<<<-- Bom resfriamento <<<<-- Bridging nao requerido.Pino_da_helice.stl:Esse e o pininho que fica no topo do Pegador para encaixar a Helice.Ela sera colada dentro da Engrenagenzinha (vide proxima peca), se encaixando no Pegador.Tranquilo de imprimir. Acho que usar bridge melhora a qualidade da regiao da "saia" do pino.Ja tem um circulo na ponta do pino para ajudar na impressao. Depois de impresso deve ser retirado.Engrenagenzinha_do_pino.stl:Suavao de ser impresso.Passe ela por baixo do buraco superior do Pegador e cole essa engrenagenzinha com um Pino_da_helice chegando por cima. Eu uso tipo um superbonder.Tampa_do_esconderijo.stl:Suavao de ser impresso.Sugestoes importantes - Tampa_do_esconderijo:-- Largura da linha: 0.44mm.-- Fluxo: 97~103%, mas 100% deve estar bem com uma impressora calibrada.

Baixar

**Modelo 3D: Helicóptero Beibleide**

O modelo 3D chamado “Helicóptero Beibleide” é um brinquedo divertido e interativo, projetado para ser impresso em uma impressora 3D. Este brinquedo promete entreter crianças e adultos com seu mecanismo simples e atraente de funcionamento, onde a hélice decola ao puxar uma corda dentada. Vamos explorar as características e instruções para construção e uso deste modelo.

### Descrição do Modelo

O autor descreve o "Helicóptero Beibleide" como um brinquedo divertido que, ao puxar a corda, faz a hélice voar, proporcionando momentos de alegria e entretenimento. O modelo possui uma base que permite armazenar pequenos objetos ou até mesmo areia para dar estabilidade ao brinquedo.

### Instruções de Uso

Para utilizar o helicóptero, siga as seguintes etapas:

1. Segure o pegador com a mão direita.
2. Insira a corda dentada no mecanismo.
3. Coloque a hélice em cima do pino rastreador.
4. Puxe a corda dentada com a mão esquerda para fazer a hélice decolar.
5. Dica: Recarregue a corda dentada rapidamente após a decolagem para mais voos.

### Detalhamento das Peças

O modelo é composto por várias peças, cada uma desempenhando um papel fundamental no funcionamento:

1. **Hélice (Helice_3pas_D103mm_ESP1mm32_H10mm.stl)**:
- Diâmetro de 103mm, espessura de 1.32mm e altura de 10mm.
- Possui uma configuração de impressão fácil com a possibilidade de imprimir até três hélices em uma cama de 22x22cm.
- Recomendações de impressão:
- Altura da camada: 0.25mm ou menos.
- Largura da linha: 0.435mm.

2. **Corda Dentada (Corda-Dentada.stl)**:
- Peça simples de imprimir.
- Sugere-se usar PETG ao invés de PLA pela sua resistência à deformação.

3. **Pegador e Engrenagens (Pegador_e_Engrenagens.stl)**:
- Esta peça consiste em um pegador que contém engrenagens para facilitar o movimento.
- Sugestões de impressão: usar uma altura de camada de 0.22mm e 20% de densidade de preenchimento.

4. **Pino da Hélice (Pino_da_helice.stl)**:
- Este pino é o ponto de conexão entre a hélice e o pegador.
- A impressão deve ser feita considerando o uso de “bridge” para melhorar a qualidade.

5. **Engrenagenzinha do Pino (Engrenagenzinha_do_pino.stl)**:
- Para ser colada com o Pino da Hélice, esta peça é de fácil impressão.

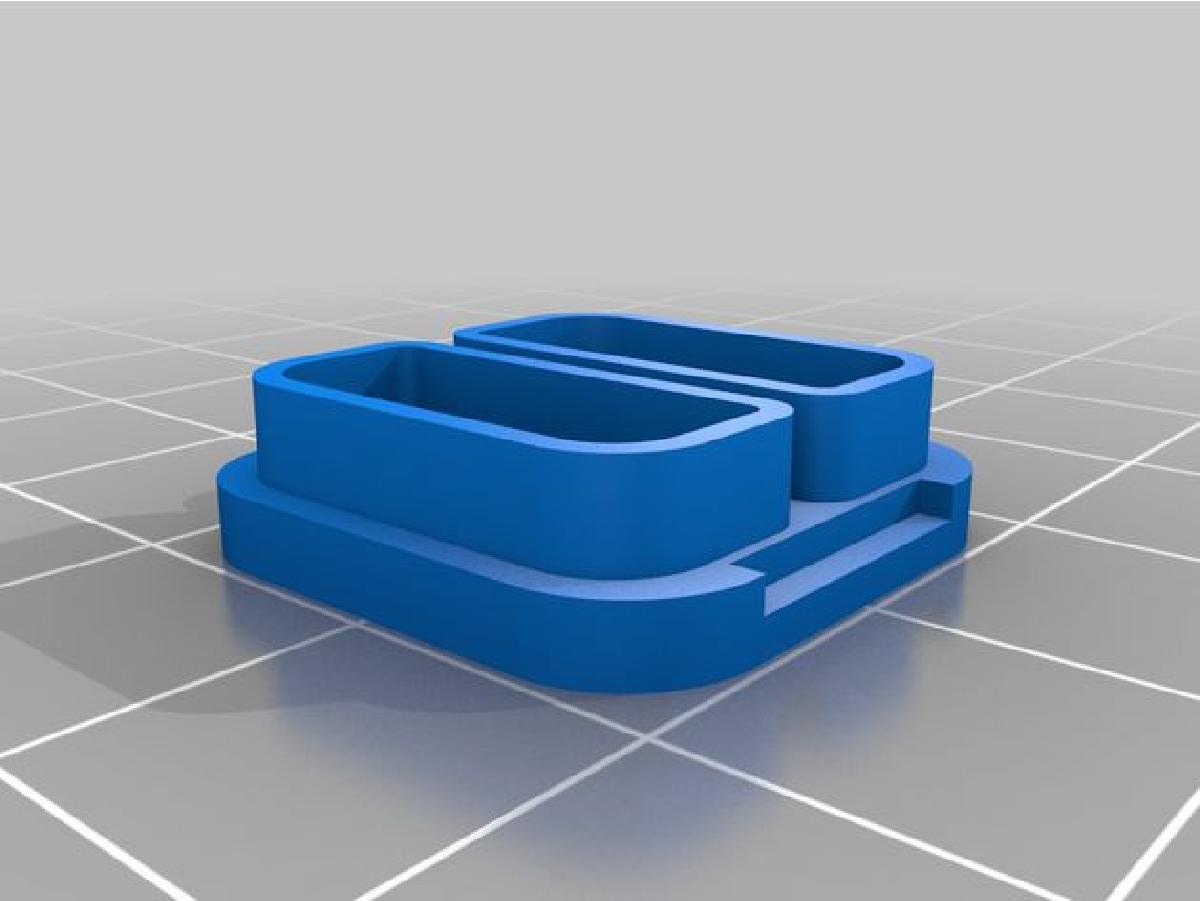

6. **Tampa do Esconderijo (Tampa_do_esconderijo.stl)**:
- Uma peça fácil de imprimir, que permite o armazenamento de pequenos objetos.

### Considerações Finais

O "Helicóptero Beibleide" é um exemplo criativo e engenhoso de design para impressão 3D, combinando diversão e interatividade. Com suas várias partes bem detalhadas, o projeto não apenas oferece entretenimento, mas também envolve o usuário em um processo de fabricação que pode ser educativo e gratificante. Siga as instruções de impressão fornecidas para garantir que cada peça funcione perfeitamente, e aproveite o tempo de recreação com este fascinante helicóptero!
