Sobre o objeto 3D Hélices!

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

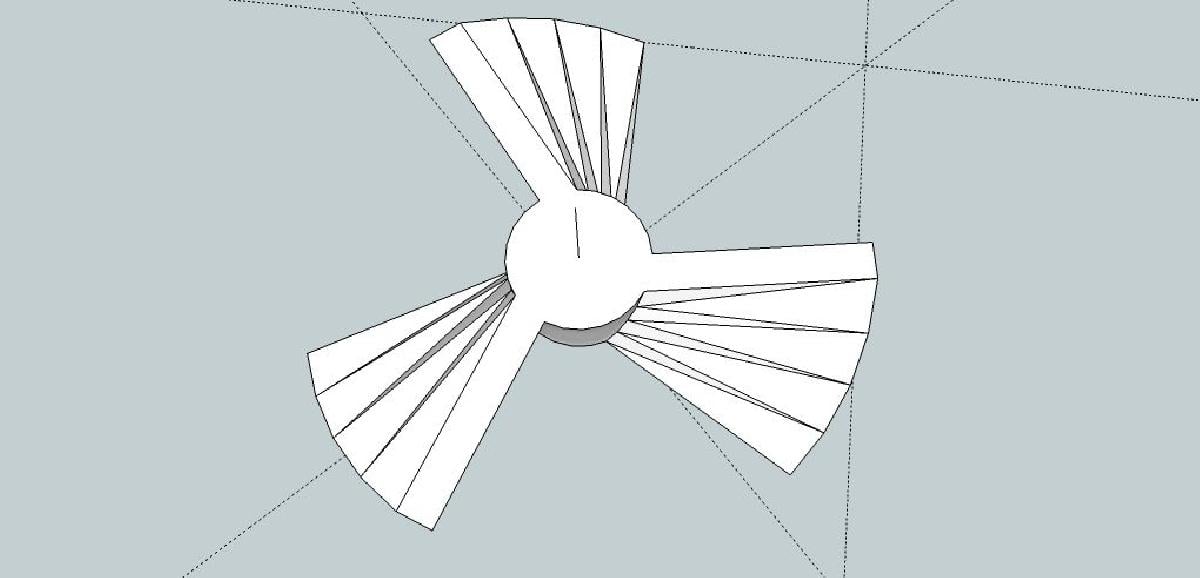

Hélices! foi projetado para Impressora 3D. Hélices são coisas legais que você pode anexar aos motores. Quando eles giram, eles criam uma diferença de pressão na frente / atrás da lâmina. A frente tem alta pressão, e a traseira tem baixa pressão. Isso é feito no Sketchup usando uma técnica que estou desenvolvendo. Cada lâmina está a 120 graus das outras. O perfil é extrudado até 1/16" e, em seguida, a borda superior é girada no ponto central. A nova borda superior é então extrudada novamente 1/16" e girada pelo mesmo número de graus. Há uma linha através do centro para ajudar a localizar o ponto de rotação. Esta linha também seria útil para colocar um furo para acomodar um motor ou outro poste. Este projeto seria bom para imprimir e, em seguida, fazer um molde de para que você pudesse fazer muitas hélices para robôs subaquáticos ou aviões ou similares. Depois de imprimir algumas versões, parece que os adereços precisam ter um ângulo mais íngreme para o Makerbotting adequado. Isso reduzirá a saliência, mas provavelmente também exigirá uma lâmina mais alta para obter área de superfície suficiente nas lâminas. Se o perfil da lâmina é de 1/16 de polegada, parece imprimir mais limpo e mais rápido com abs. O código g incluído é baseado em MK5 com plataforma de compilação automatizada. Ter o ângulo muito íngreme também faz uma impressão 3d (sabe como funciona?) desleixada com muitos laços e gotejamentos. Os três furos permitirão que o suporte seja aparafusado em um adaptador de motor de acrílico cortado a laser.

Baixar

O arquivo chamado "Hélices" apresenta um modelo 3D de hélices, que são componentes utilizados em motores para gerar diferença de pressão e, consequentemente, movimento. É possível anexar às hélices aos motores de robôs subaquáticos, aviões e outros dispositivos com necessidade de movimento através da criação de pressão.

O projeto foi desenvolvido usando o software SketchUp e uma técnica inovadora em sua criação. As lâminas da hélice estão dispostas a 120 graus uma da outra. O perfil de cada lâmina é extrudado em 1/16" de espessura e depois girado no ponto central. Posteriormente, ela é extrudida novamente no mesmo tamanho e girada pela mesma quantidade de graus. O modelo conta com uma linha central para auxiliar na localização do ponto de rotação e para permitir a colocação de um furo, caso seja necessário acomodar um motor ou algum outro componente adicional.

Este modelo 3D é ideal para ser impresso em uma impressora 3D e depois criar um molde para a produção em série das hélices, garantindo assim a possibilidade de múltiplas aplicações. Entretanto, após a impressão de algumas versões, foi constatado que as hélices precisam de um ângulo mais íngreme para proporcionar melhor desempenho. A alteração resultará em menos saliências e uma maior altura para as lâminas, o que garante mais área de superfície.

A espessura de 1/16 de polegada do perfil das lâminas permite uma impressão mais rápida e limpa, especialmente ao utilizar filamento ABS. O código G incluso no arquivo é compatível com a plataforma de construção automatizada MK5. Optar por um ângulo demasiadamente íngreme, no entanto, pode levar a uma impressão imprecisa, com laços e gotejamentos indesejados.

O modelo possui três furos que possibilitam fixar a hélice em um adaptador de motor de acrílico cortado a laser, conferindo maior versatilidade ao projeto e facilitando sua aplicação em diferentes situações.
