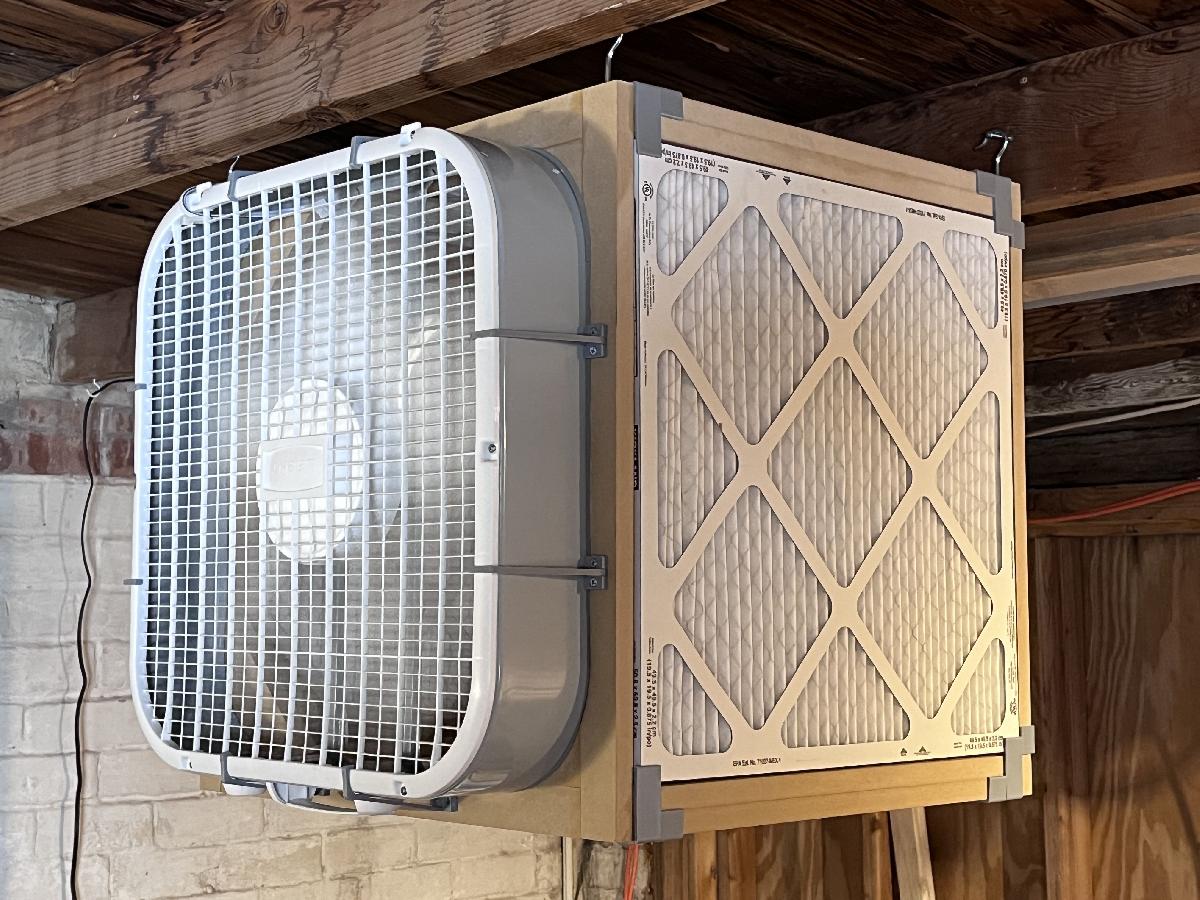

Hardware para Caixa de Filtro Corsi Rosenthal foi projetado para Impressora 3D. A caixa de madeira foi construida usando MDF de 3/4" (~2' x 4'). Eu comprei o ventilador de caixa Lasko padrao no Wal-Mart, removi a grade de tras e redirecionei o cabo para a frente (veja a foto). Tambem usei algumas fitas adesivas de espuma auto-adesiva de 1/4" para selar as bordas do ventilador -- basta colocar isso ao redor da (agora exposta) borda de metal de tras do ventilador de caixa. Cortei o MDF e colei as partes juntas para fazer a caixa. Ela comporta cinco filtros de forno de 20"x20x1". Usei filtros MERV 13 genericos do Costco. Os filtros tendem a ser menores, entao a abertura para os filtros e de 19.75" x 19.75" x 7/8". Os filtros do Costco eram ainda menores que isso, mas eu queria mante-los compativeis com os filtros 3M que ficam mais proximos do tamanho nominal. Prendi no teto com parafusos (conectados as vigas) e ganchos de parafuso pesados (conectados a caixa). Imprimi todas as partes em PETG XT 3D Fila, mas teria preferido usar ASA se tivesse algumas em cinza. Pecas de Madeira (Contagens): 1.5" x 22.75" (4) 1.5" x 19.75" (12) 5/8" x 19.75" (10) 5/8" x 18.25" (10) 6" x 6" (2, cada um cortado diagonalmente para 4 pecas individuais) Pecas Impressas (Contagens): Clipes para Filtro (20) Ancora para Ventilador (8) Gancho para Ventilador (8)

Baixar

O arquivo "Hardware para Caixa de Filtro Corsi-Rosenthal" representa um projeto prático e eficiente, ideal para quem busca soluções de filtragem de ar em ambientes internos. Este modelo é particularmente interessante devido à adoção de técnicas de impressão 3D em combinação com a construção em MDF, oferecendo uma abordagem acessível para a construção de um purificador de ar.

### Descrição do Projeto

O projeto é fundamentado na construção de uma caixa de madeira feita de MDF de 3/4" (aproximadamente 2' x 4') que acomoda cinco filtros de ar do tipo MERV 13. A configuração foi desenvolvida para otimizar o fluxo de ar, utilizando um ventilador padrão da marca Lasko. A adaptação do ventilador foi realizada ao remover a grade traseira e redirecionar o cabo para a frente, facilitando a montagem e a operação. A vedação ao redor do ventilador foi feita com fita adesiva de espuma auto-adesiva, que ajuda a maximizar a eficiência na filtração de ar ao evitar vazamentos.

### Especificações Técnicas

- **Dimensões da Abertura dos Filtros**: Os filtros, que têm dimensões nominais de 20"x20"x1", foram adaptados para um espaço de 19,75"x19,75"x7/8" para acomodar variações de tamanho, garantindo compatibilidade com diferentes marcas, como 3M e as variantes genéricas adquiridas no Costco.
- **Materiais Utilizados**:
- **Madeira**: MDF de 3/4" para a construção da caixa.
- **Peças Impressas**: Realizadas em PETG, oferecendo bom equilíbrio entre durabilidade e facilidade de impressão, embora o autor tenha indicado uma preferência por ASA, um material mais resistente a intempéries e que pode ser esteticamente mais agradável em uma cor cinza.

### Contagem de Peças

#### Pecas de Madeira:
- 1.5" x 22.75" (4)
- 1.5" x 19.75" (12)
- 5/8" x 19.75" (10)
- 5/8" x 18.25" (10)
- 6" x 6" (2, cortados diagonais para 4 peças)

#### Pecas Impressas:
- Clipes para Filtro (20)
- Anexo para Ventilador (8)
- Gancho para Ventilador (8)

### Considerações Finais

A construção da Caixa de Filtro Corsi-Rosenthal não apenas promove a melhoria da qualidade do ar em ambientes fechados, mas também exemplifica o uso eficaz da impressão 3D em projetos DIY (faça você mesmo). O projeto é acessível, podendo ser replicado com materiais comuns e habilidades básicas de carpintaria e impressão 3D. É uma ótima maneira de implementar soluções de qualidade do ar de forma acessível e eficiente, representando um bom exemplo de como a tecnologia e o design se encontram em projetos úteis.
