Hack de DRO para mini torno em menos de 3 minutos.

Máquinas-ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Hack de DRO para mini torno em menos de 3 minutos.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

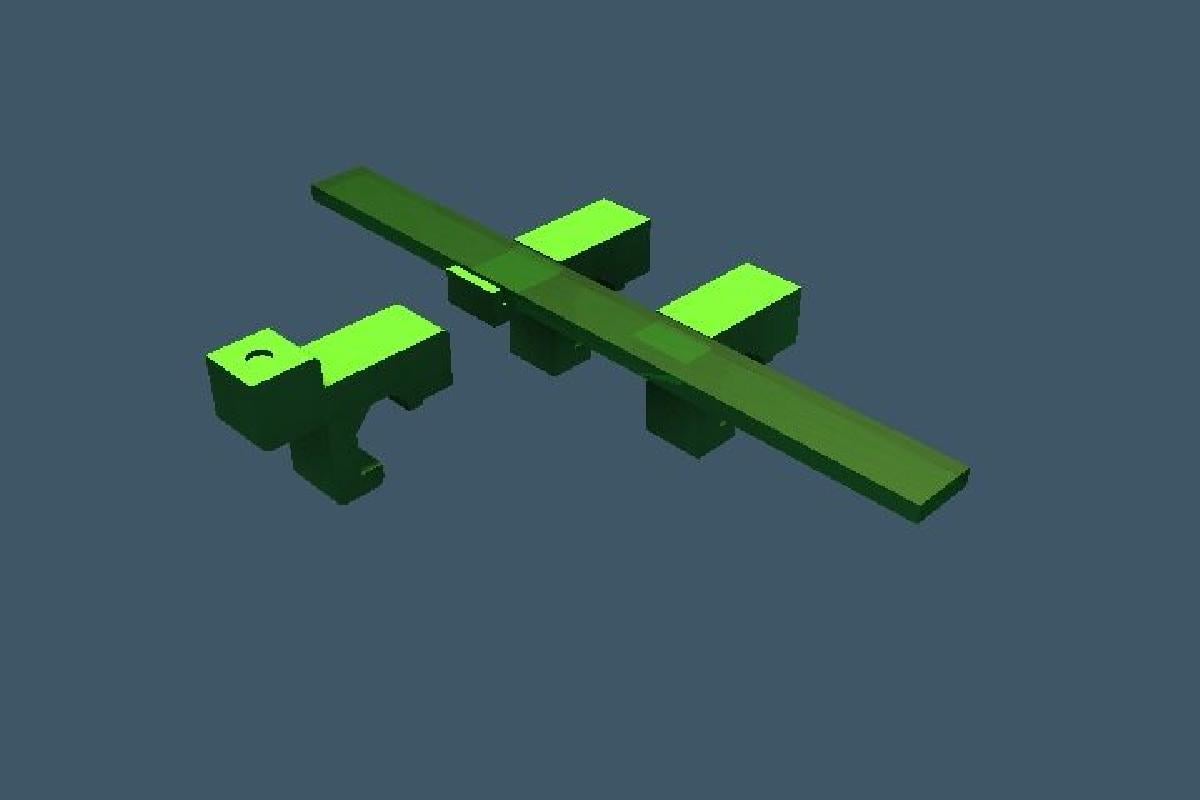

Hack de DRO para mini torno em menos de 3 minutos. foi projetado para Impressora 3D. Eu queria comecar minhas roscas e cortes com nervuras exatamente no mesmo lugar. Aqui esta uma maneira simples, rapida, nao destrutiva e facil de usarum goniometro digital barato da Harbor Freight (20$)para fazer um DRO (Digital Read Out) funcional (eixo x)para um mini torno Central Machinery 7x10,em menos de 3 minutos, sem modificar nada (exceto possivelmente esta frase muito longa). Alias, o terceiro arquivo e apenas um suporte para chave Allen e mostra como esse design pode ser "derivado". Sinta-se a vontade para alterar este design. Talvez para ter uma superficie inclinada a 45 graus. Divirta-se. Principio do Design: Aperte o corpo do goniometro entre as duas partes e fixe no lugar usando os dois parafusos 1/4 20 (nao fure nenhum buraco em seu torno!). "Capture" a cabeca do goniometro com os dois imas de terras raras montados na lateral do avanco transversal. Procedimento: Fure os buracos marcados nas duas partes impressas em 3D com uma broca #7 (suporte e apoio) e rosca os buracos com roscas 1/4 20 TPI. Coloque dois imas de terras raras no avanco transversal (veja imagem) Remova o suporte do fuso Deslize a primeira parte "suporte" em 3D sobre o "caminho". Deslize a segunda parte "Apoio" em 3D sobre o caminho. Substitua o suporte do fuso e ajuste o "apoio" contra ele, aperte. Coloque o goniometro entre as duas partes em 3D (veja imagem) Aperte a parte suporte em 3D contra o goniometro e aperte. Mova a cabeca em direcao ao goniometro ate que os imas o capturem. E possivel zerar a 0,00 mm em cerca de 10-20 segundos. Isso e perfeito para comecar seus cortes de rosca exatamente no mesmo lugar. Boas referencias: Aqui estao dois outros designs (mas para perfuracao de furos): https://www.thingiverse.com/thing:17970 http://www.thingiverse.com/thing:938237 Veja abaixo: Aqui esta um hack BRILHANTE que encontrei no youtube usando imas de terras raras (Neodimio) em um torno maior 7x12. Voce pode obter um balde desses imas online ou apenas canibalizar alguns velhos "thowees" de LED. https://www.youtube.com/watch?v=riHF9NG9GNo Goniometros digitais da Harbor Freight: 20$http://www.harborfreight.com/6-in-digital-caliper-61585.html Parametros do Projeto --------- Plataforma: Up!3D Resolucao: 200 u, Resolucao normal, 95% de preenchimento Material: ABS CAD: TrueSpace 7.61 - Torno mini Central Machinery 7x10 - Broca #7 - Rosca 1/4 20 TPI Tempo de Arte para Peca: 30 minutos Notas de design: Isso realmente funciona lindamente. Dicas de Impressao: a remocao da raft tambem foi facil. ------- N/A ------------ CAM: N/A DeskProto CNC: N/A FlashCut Laser: N/A Venus

Baixar

O arquivo intitulado "Hack de DRO para mini torno em menos de 3 minutos" é uma solução criativa e prática para operadores de tornos miniatura que desejam melhorar a precisão e a repetibilidade de seus cortes, especialmente ao fazer roscas. Vamos explorar mais sobre este modelo 3D e como ele pode ser aplicado.

### Objetivo do Modelo
O principal objetivo deste modelo é transformar um calibrador digital acessível em um DRO (Digital Read Out) funcional para um mini torno Central Machinery 7x10. Isso permite que os usuários comecem seus cortes de rosca e estrias em posições exatas, aumentando assim a eficiência e a qualidade do trabalho. O ponto positivo é que toda a instalação é feita rapidamente (menos de 3 minutos) e sem a necessidade de modificar permanentemente o torno.

### Princípio de Design
O design consiste em prender o corpo do calibrador entre duas peças impressas em 3D, utilizando parafusos de 1/4" - 20 TPI. Além disso, imãs de terras raras são usados para fixar a cabeça do calibrador, garantindo que a medição permaneça estável durante o uso.

### Passo a Passo para Montagem
1. **Preparação das Peças**: Furar e roscar os buracos nas peças impressas em 3D com uma broca #7 para os parafusos de fixação.
2. **Instalação dos Imãs**: Colocar os imãs de terras raras na unidade do eixo transversal do torno.
3. **Montagem**: Montar a primeira peça de suporte e a segunda peça de apoio sobre a trilha do torno. Reinstalar o cabeçote.
4. **Inserção do Calibrador**: Colocar o calibrador digital entre as duas partes, apertando-as para mantê-lo firmemente no lugar.
5. **Captura do Calibrador**: Mover o cabeçote até que os imãs "capturem" o calibrador, permitindo a calibração para zeros em milímetros.

### Materiais e Parâmetros de Impressão
- **Material**: ABS
- **Plataforma de Impressão**: Up!3D
- **Resolução**: 200 micrômetros (95% de preenchimento)
- **Tempo de Impressão**: Aproximadamente 30 minutos por peça
- **Software de CAD**: TrueSpace 7.61

### Exploração de Design e Modificações
O modelo também incentiva a personalização, permitindo que os usuários modifiquem o design conforme suas necessidades, como por exemplo, criando uma superfície inclinada a 45 graus para diferentes aplicações.

### Conclusão
Este modelo é uma adição excelente para entusiastas de tornos que desejam aumentar a sua precisão sem comprometer o equipamento. O uso de impressoras 3D para criar soluções adapta-se bem à tendência de personalização e eficiência na fabricação. Além disso, o procedimento simples e a utilização de materiais acessíveis fazem deste projeto uma escolha viável para muitos operadores.

Não deixe de imprimir e compartilhar este modelo 3d. Não deixe sua impressora 3D parada. Mas se você não tem uma impressora 3D ainda, escolha a sua agora.
