Sobre o objeto 3D Habitacao do contador Geiger Sentinel para contador Geiger de manuseio

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

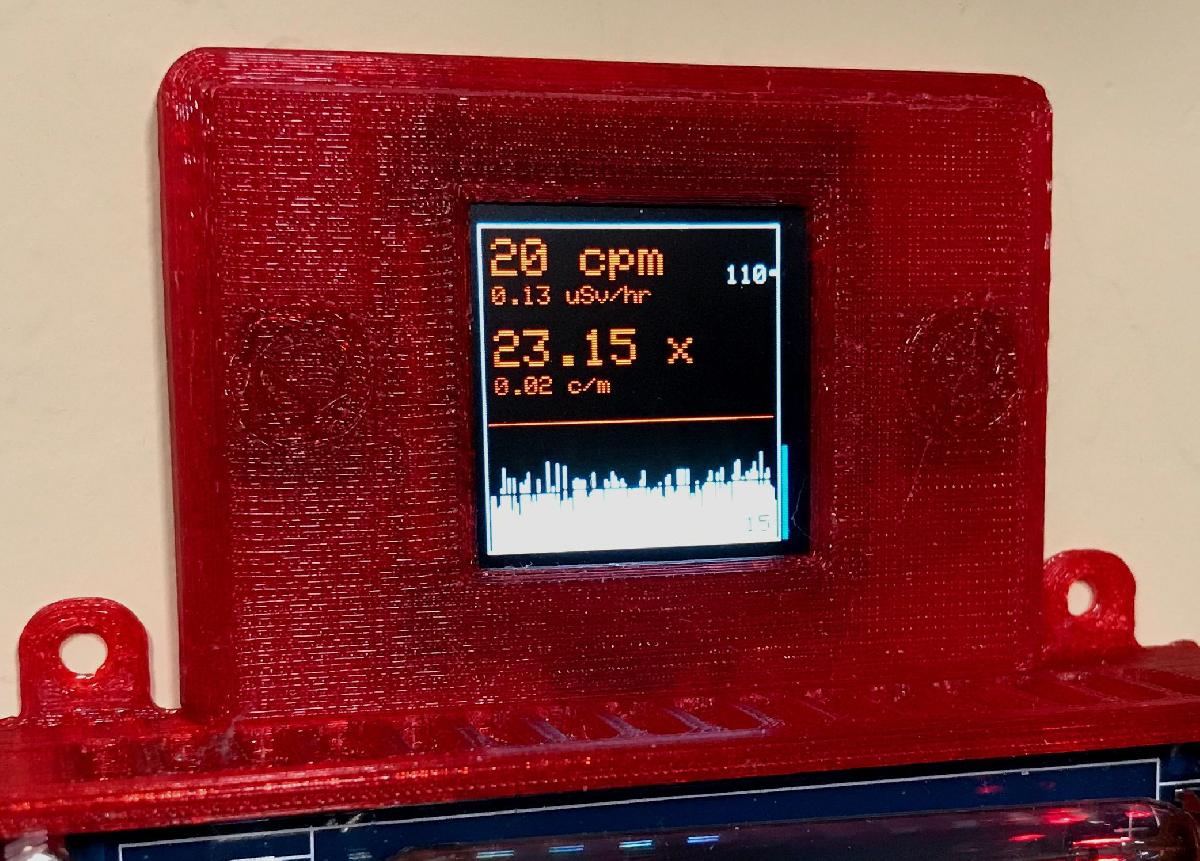

Habitacao do contador Geiger Sentinel para contador Geiger de manuseio foi projetado para Impressora 3D. Este e apenas um case e software de demonstracao para um pequeno contador Geiger alimentado por USB que possui um display e alto-falante para alertar se as contagens por minuto excederem um limite. A intencao e apenas deixa-lo funcionando e soar um alarme se o nivel de radiacao ficar muito alto. O custo e em torno de $100 para as pecas da Amazon, Adafruit, Mouser, etc. Ele tambem relata as contagens acumuladas a cada minuto na porta USB em texto simples, uma leitura por linha, se alguem quiser registrar ou analisar.O contador Geiger e um Contador Geiger Portatil 0.01 µSv/h Kit DIY Detector de Radiacao Nuclear Com Tubo Geiger-Müller GM Rayos Gama Beta Adequado para Arduino amplamente disponivel e bastante barato. Eu inclui um bolso de montagem para um Adafruit 5V ItsyBitsy, um pequeno alto-falante, um display OLED 128x128 da Adafruit e alguns interruptores de toque capacitivos para construir um sistema completo que contabiliza graficamente e numericamente as contagens e alarmes, se necessario.A moldura do display e fixada na caixa principal usando 2 parafusos M3x5. Quatro parafusos M3x5 adicionais seguram o contador Geiger na caixa. Os furos para montar a tampa que veio com o contador Geiger estavam ligeiramente deslocados na tampa, entao outras tampas podem ou nao ter esse mesmo deslocamento. Espero que todas sejam identicas, mas nao ha garantias.O ItsyBitsy registra os eventos do contador Geiger e mantem uma contagem continua minuto a minuto. Se os niveis cruzarem um limite, ele soa um alarme usando o alto-falante e ilumina o display OLED (em andamento). Um computador conectado a porta micro-USB no ItsyBitsy pode registrar e marcar a atividade para um historico mais longo, mas isso e apenas um display simples de contagens por minuto versus minutos de tempo. Tocar em um interruptor de toque capacitivo ilumina o OLED por alguns minutos, alem de alternar entre os displays grafico e numerico (em andamento). Eu desligo o display e so o acordo quando um interruptor capacitivo e tocado ou se estiver em alarme, ja que e OLED.Os interruptores capacitivos, ItsyBitsy e display sao todos mantidos no lugar com fita adesiva dupla face fina. Eu tambem cortei um pedaco de papelao para colocar entre o ItsyBitsy e a placa Geiger para manter os fios isolados e longe de quaisquer pontos de alta tensao na parte de tras da placa Geiger. O papelao tambem pode evitar que parafusos ou pregos nas ranhuras de chave possam tocar a placa Geiger.A caixa principal tem 119 mm x 70 mm x 27 mm de altura. A carcaca do display tem 77 mm x 52 mm x 9 mm de altura. O cabo USB que estou usando e um CaboCreation Cabo Micro USB 2.0 Trancado com Angulo Direito, 90 Graus Vertical Direito USB 2.0 A Macho para Micro USB Macho para alcancar atraves da ranhura ate o ItsyBitsy e entao apenas pendurar para baixo.Fotos mostrando a fiacao e o display, entradas de toque e alto-falante ja estao disponiveis. O contador Geiger se conecta ao ItsyBitsy usando USB, G e pino 7 na placa Itsy para 5V, GND e VIN na placa do contador (P3). Essas conexoes nao estao mostradas nas novas fotos que acabei de postar. Devido a uma mudanca de nomenclatura, e porque o ItsyBitsy tem hardware MOSI e SCK, eu tive que renomear as referencias na demonstracao do display Adafruit para MOSI e SCK (de MOSI_PIN e SCLK_PIN) ja que e assim que os pinos sao descritos no arquivo de cabecalho do ItsyBitsy, e comentar as definicoes no codigo, ja que ja estao definidas. DC_PIN e 8, CS_PIN e 6 e RST_PIN e 4. Esses sao todos os exercicios de demonstracao grafica. Eu nao tentei ler do cartao SD, mas os fios estao la. Alem disso, CS_PIN (6) se conecta a OC (OLEDCS) na placa do display.O texto no display (A) sao os numeros da ultima contagem completa em cpm e uSv/hr usando 151.0 como fator de conversao para o tubo M4011. Eu tambem vi 153.8 listado, mas e uma aproximacao de qualquer forma. (B) e a contagem atual crescendo. A barra de contagem atual e atualizada a medida que as contagens se acumulam durante o periodo de integracao de 60 segundos. (C) e a exibicao das contagens passadas. Duas horas (120 medicoes individuais de cpm) de contagens sao mostradas no display e rolam para a esquerda a medida que novas contagens sao adicionadas. (D) e uma barra de contagem regressiva para o periodo de integracao da contagem atual de um minuto. Quando esta em altura total, o minuto esta apenas comecando. E encurtada proporcionalmente ao tempo decorrido e o periodo de integracao termina e o display e atualizado quando zera e um novo periodo de integracao comeca.O software pode ter bugs, mas parece bom ate agora. Ele agora tambem calcula e desenha uma linha reta de minimos quadrados atraves dos dados. Ele tambem exibe a contagem media e a inclinacao das contagens numericamente.O firmware agora tem um nivel de alarme e soara se a contagem media ultrapassar um limite. Ha tambem um valor de contagem atual no canto inferior direito do display, uma barra horizontal vermelha mostrando o nivel de alarme, e a linha de melhor ajuste dos dados de contagem agora e preta para melhor visibilidade. O nivel de alarme ainda e um #define. Mais a fazer, mas 0.6 exercita tudo, exceto o leitor/gravador de cartao SD, entao todo o hardware pode ser testado. Funcoes superiores ainda estao faltando. O alarme e um pouco mais suave do que eu pensei que seria. Mais dificil de ouvir fora de uma sala.
