Sobre o objeto 3D Guincho Servo Padrao, cabo, puxador de corda

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

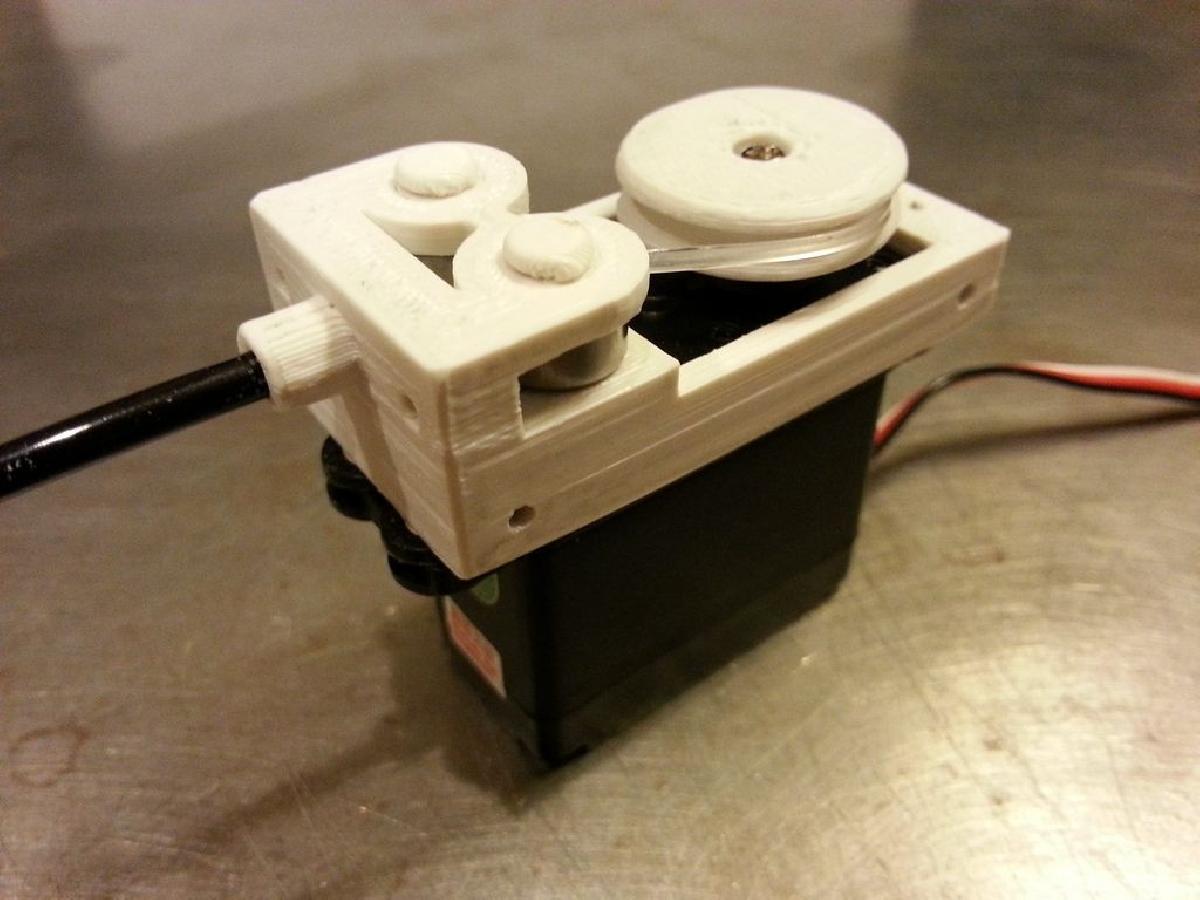

Guincho Servo Padrao, cabo, puxador de corda foi projetado para Impressora 3D. Este e um puxador de cabos que projetei para puxar um cabo atraves de tubos de freio a ar de 1/8" ou tubos de nylon de 1/8". Estou usando linha de cortador de grama de 0,050" da loja de materiais de construcao com este guincho servo para puxar dedos em uma mao mecanica em um local remoto. A polia e para um servo padrao de rotacao de 180 graus para usar cabo. A bobina pode ser usada com um servo de rotacao continua (como o Jameco 2128201) com linha de pesca para mover helices ou fazer algo se mover. A bobina deve comportar um comprimento bom de linha de pesca. Voce vai precisar de uma rosca 6-32 para finalizar os furos dos parafusos de ajuste, alem de parafusos de ajuste curtos 6-32 para segurar a linha ou cabo na polia. A polia e a bobina sao feitas para se encaixar perfeitamente no servo T25, podem se encaixar em outros se furadas. Se voce quiser usar rolamentos guia, eles sao rolamentos de roda de caminhao RC de 5mx11mx4m com vedacao de borracha. Pinos de pressao impressos em 3D seguram o rolamento no lugar. Ja fiz todo tipo de chassi que consigo pensar para montar o guincho em algo. Me avise se voce conseguir pensar em mais alguma coisa que seja necessaria. A bobina nao cabera no chassi protegido. Imprima o chassi com suporte total para sustentar o suporte superior do rolamento.Quando projetei a bobina, estava pensando em um guincho servo CR em uma caixa com uma bateria de 9V, regulador LM7805, e um Arduino uno fazendo aranhas subirem e descerem em linha de pesca para props de Halloween. De qualquer forma, achei que esse pequeno guincho era bem legal. E simples, facil de imprimir e deve ter muitos usos praticos. Aproveite!

Baixar

O modelo 3D "Guincho Servo Padrão, cabo, puxador de corda" é uma solução inovadora projetada para aplicações que exigem acionamento de cabos em sistemas mecânicos. O objetivo do projeto é criar um puxador de cabos que funcione eficientemente em combinação com tubulações de freio a ar ou nylon de 1/8", adequado para um servomotor padrão.

### Características do Modelo:

1. **Estrutura e Funcionalidade**: O guincho foi concebido para utilizar linha de aparador de grama de 0,050” como cabo. Essa escolha de material é interessante, pois combina resistência e flexibilidade, facilitando o uso em manipulações mecânicas, como o controle de dedos em uma mão robótica.

2. **Compatibilidade com Servomotores**: A polia é projetada para servomotores padrão de 180 graus, mas também pode funcionar com servos de rotação contínua, como o modelo Jameco 2128201. Essa versatilidade permite que o guincho seja usado em diferentes configurações, aumentando sua aplicabilidade.

3. **Carretel**: O carretel projetado tem a capacidade de suportar um comprimento adequado de linha de pesca, o que é ideal para projetos que requerem movimentação a distância. A funcionalidade é potencializada pelo uso da bobina, que pode ser adaptada a diversos projetos, desde simples animações até sistemas complexos.

4. **Montagem e Ajustes**: Para a montagem, são necessários furos 6-32 para parafusos de ajuste. O modelo inclui também pinos de pressão impressos em 3D que mantêm os rolamentos no lugar, permitindo uma montagem sólida e eficiente.

5. **Considerações de Impressão**: O modelo deve ser impresso com suporte total para garantir a integridade da estrutura, especialmente para o suporte superior do rolamento. A impressão 3D do chassi deve ser feita levando em consideração as especificações de suporte para o seu funcionamento apropriado.

6. **Projetos Criativos**: O autor menciona aplicações criativas, como um guincho alimentado por uma bateria de 9V e controlado por um Arduino, usado para animar adereços de Halloween. Essa sugestão abre um leque de possibilidades para projetos DIY, permitindo que engenheiros e entusiastas da robótica possam explorar novas criações.

### Vantagens do Modelo:

- **Facilidade de Impressão**: O design foi pensado para ser simples e fácil de imprimir, garantindo acesso a um público amplo, desde iniciantes até profissionais.
- **Aplicações Práticas**: Além de aplicações em robótica, o guincho pode ser utilizado em projetos de automação, maquetes interativas e dispositivos de movimentação.
- **Adaptabilidade**: A possibilidade de modificar o guincho para acomodar diferentes servomotores e o uso de materiais variados fazem do modelo uma ferramenta flexível para soluções criativas.

### Conclusão:

O "Guincho Servo Padrão, cabo, puxador de corda" é um modelo 3D que combina praticidade e inovação, sendo altamente útil para uma variedade de projetos mecânicos e robóticos. A atenção aos detalhes, como especificações dos materiais e as instruções para montagem, demonstram a preocupação do autor em fornecer um recurso acessível e funcional. Com esse modelo, tanto hobbistas quanto profissionais podem explorar novos horizontes nas suas criações.
