Sobre o objeto 3D Guias Lineares Mod para Anycubic Predator

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Guias Lineares Mod para Anycubic Predator foi projetado para Impressora 3D. Atualizacao 01/02/2020:Adicionei correias reforcadas com fibra de vidro como compra opcional. Isso se deve ao fato de que as correias devem ficar muito tensas para suportar o peso. (Eu quebrei as que vinham da anycubic). Isso e opcional, mas na minha opiniao e altamente recomendado.Atualizacao 31/01/2020:Adicionei alguns arquivos com uma tolerancia de 1mm a mais para pessoas que tem problemas com os originais. Os nomes deles comecam com T-XXX. Isso se deve ao fato de que os trilhos originais sao pintados e suas tolerancias mudam muito. Em perfis anodizados, use os originais. Em pintados, dependera muito de suas tolerancias. Em alguns casos, modificando o fluxo da impressao, pode-se corrigir.Materiais:12 parafusos M3 10mm -> http://s.click.aliexpress.com/e/_s62H1B12 parafusos M4 12mm -> http://s.click.aliexpress.com/e/_sCBXQvparafusos M3 6mm -> http://s.click.aliexpress.com/e/_s62H1Btnuts M3 -> http://s.click.aliexpress.com/e/_ssEYxXPorcas hexagonais M3 -> http://s.click.aliexpress.com/e/_rzsUml6 metros 2GT 6MM (Opcional) -> http://s.click.aliexpress.com/e/_s2BQ30E uma dessas duas opcoes:-Original HIWIN (Mais caro, excelente qualidade)1 pacote de 3 guias lineares de 1000mm. Modelo MGN12H -> https://s.click.aliexpress.com/e/_Evhwk8vOU-Clone HIWIN (mais barato, pior qualidade)3 guias lineares 1000mm. Modelo: MGN12H -> https://s.click.aliexpress.com/e/_dS8jpA3Arquivos para imprimir para a torre:2 x fundo.stl2 x guia.stl1 x motor.stl1 x patin.stl2 x toperCorto.stl2 x topeLargo.stl3 x base30cm (torre completa)Em seguida, colocarei todos os passos. Muitos sao obvios. Tambem nao e necessario coloca-los nessa ordem (alguns). Mas assim nao deixo duvidas. E importante que a impressora onde as pecas forem impressas esteja bem calibrada. Ha pouco espaco e nao consegui dar muito. Especialmente as pecas que vao sob a guia, devem estar retas.Deixei varias pecas diferentes (base, baseExtended, etc.) para que cada um coloque a quantidade que quiser (ou preencher todo o perfil). Para preenche-lo, seriam necessarias 3 pecas de Base30cm.stl. Se nao. Com 3 ou 4 pecas base.stl bem distribuidas, sera suficiente.Recomendo a cor preta para quem nao quiser preencher todo o perfil. Assim, voce nao vera as pecas.Se tiver duvidas sobre a montagem, olhe tambem as fotos e o video.Todas as pecas vao sem suportes. Elas sao projetadas para serem impressas a 50% e com duas paredes grossas. Eu usei uma altura de camada de 0.25mm. Com 4 camadas superiores e 4 inferiores.Abaixo estao todos os passos. Aproveite o mod!1.- Remova a tampa superior do Anycubic Predator2.- Remova os cabos do motor3.- Remova os dois parafusos que estao presos ao pequeno bloco azul para separar os bracos3.- Remova todos os parafusos externos e retire a torre4.- Remova o motor, o tensor e retire o carro5.- Remova todos os elementos do bloco azul para uso posterior (Correia, parafusos, etc). Guarde o restante6.- Insira as porcas M3 (sob pressao ou com fogo) nos elementos que serao usados no perfil (base.stl, etc) (Veja o video).7.- Coloque no perfil as pecas que serao usadas (base, baseExtended, etc). Aperte os tnuts com os parafusos M3 de 6mm, mas nao aperte. Certifique-se de que esta completamente reto no perfil.8.- Encaixe as pecas (fundo.stl) em cada extremidade do perfil, ajustando para a margem externa de ambas as extremidades.9.- Encaixe a guia linear nas pecas que estao no perfil. Certifique-se de que os buracos se encaixam na guia. Se nao se encaixarem, deslize as pecas (base.stl) ate que tudo fique bem10.- Aperte (nao muito) os parafusos tanto na guia quanto nas partes do perfil (base, etc.) para garantir que nao se movam11.- Encaixe em ambas as extremidades guia.STL (sobre fundo.stl) e aperte.12.- Insira as correias em patin.STL, deixando um pouco da ponta da correia para fora do patim (2-5mm).13.- Insira 4 porcas M4 na parte inferior do patin.stl. Certifique-se de que se encaixam sob pressao (nao devem ficar soltas)13.- Insira 4 parafusos M3 de 10mm em patin.stl. Ajuste no bloco MGN12H e aperte (passe a correia por baixo). Certifique-se de que tudo esta reto.14.- Parafuse o bloco azul ao patin.stl com 4 parafusos M4 de cabeca redonda de 12mm16.- A polia de todos os motores deve ficar a 1mm ou menos do motor.15.- Encaixe motor.stl na parte externa do bloco azul do motor.16.- Coloque a correia na polia do motor e aperte no perfil.17.- Desaperte a polia do tensor e coloque-a do lado oposto.18.- Do lado da polia, coloque as pecas 2x curto.stl e 2x longo.stl.19.- Coloque a correia no tensor. Tensionar. Certifique-se de que a correia esteja nas polias em ambas as extremidades.20.- Monte a torre e repita nas outras duas torres. Finalmente, aperte a tampa superior.

Baixar

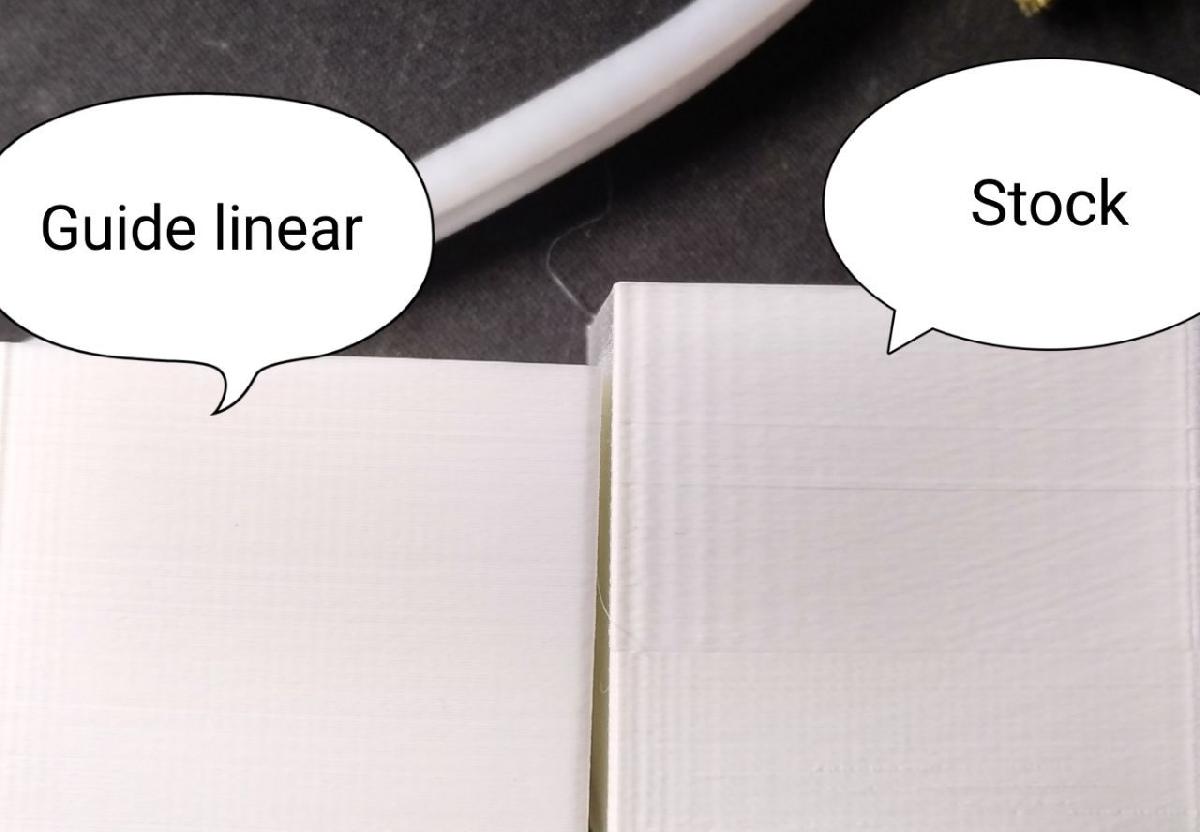

O arquivo "Guias Lineares Mod para Anycubic Predator" é um projeto interessante para quem deseja melhorar a estabilidade e a precisão de impressão de sua impressora 3D Anycubic Predator. Abaixo estão os principais pontos abordados nas atualizações, nos materiais necessários, nos arquivos para impressão e nos passos de montagem.

### Atualizações Significativas
1. **Correias Reforçadas** (Atualização em 01/02/2020): O autor sugere o uso de correias reforçadas com fibra de vidro como uma opção de compra, enfatizando que as correias originais podem não suportar bem o peso e tensão. A inclusão dessa opção é considerada altamente recomendada para melhorar a durabilidade.

2. **Ajustes de Tolerância** (Atualização em 31/01/2020): O autor adicionou arquivos que oferecem uma tolerância de 1mm a mais, facilitando a impressão para aqueles que enfrentam problemas com as guias lineares originais, especialmente devido à variação nas tolerâncias das peças pintadas.

### Materiais Necessários
Para realizar o projeto, serão necessários os seguintes materiais:
- Parafusos M3 e M4 de diferentes tamanhos.
- T-nuts M3.
- Porcas hexagonais M3.
- Correias 2GT de 6mm (opcional).
- Guias lineares (HIWIN originais ou clones).

### Arquivos para Impressão
Os usuários devem imprimir os seguintes arquivos, que são projetados sem suportes e ideais para configuração de impressão específica:
- `2 x fondo.stl`
- `2 x guia.stl`
- `1 x motor.stl`
- `1 x patin.stl`
- `2 x toperCorto.stl`
- `2 x topeLargo.stl`
- `3 x base30cm`

Os arquivos foram pensados para que a impressão seja feita com 50% de preenchimento e com uma espessura de parede de duas camadas, recomendando uma altura de camada de 0,25mm.

### Passos para Montagem
A montagem das guias lineares na impressora é bem detalhada. Aqui estão os principais passos:
1. Remover a tampa e desconectar os cabos do motor da impressora.
2. Desmontar a torre, retirando os componentes que não serão reaproveitados.
3. Colocar as porcas M3 nas peças impressas.
4. Montar as guias lineares e efetuar ajustes necessários nas peças para a correta instalação.
5. Inserir as correias e garantir que todas as conexões estejam firmes e alinhadas.
6. Finalizar a montagem da torre e reinstalar a tampa.

### Considerações Finais
Esse mod é uma excelente opção para quem deseja aumentar a precisão e a estabilidade da impressora 3D Anycubic Predator. Com os passos bem explicados e as atualizações que melhoram a montagem, mesmo aqueles que não têm muita experiência em impressoras 3D podem seguir as instruções e realizar melhorias efetivas em seus equipamentos. O projeto não só fornece uma chance de personalização, mas também ajuda no aprendizado dos usuários sobre a mecânica de suas impressoras.
