Guia linear Y para Chiron
Peças para impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Guia linear Y para Chiron
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

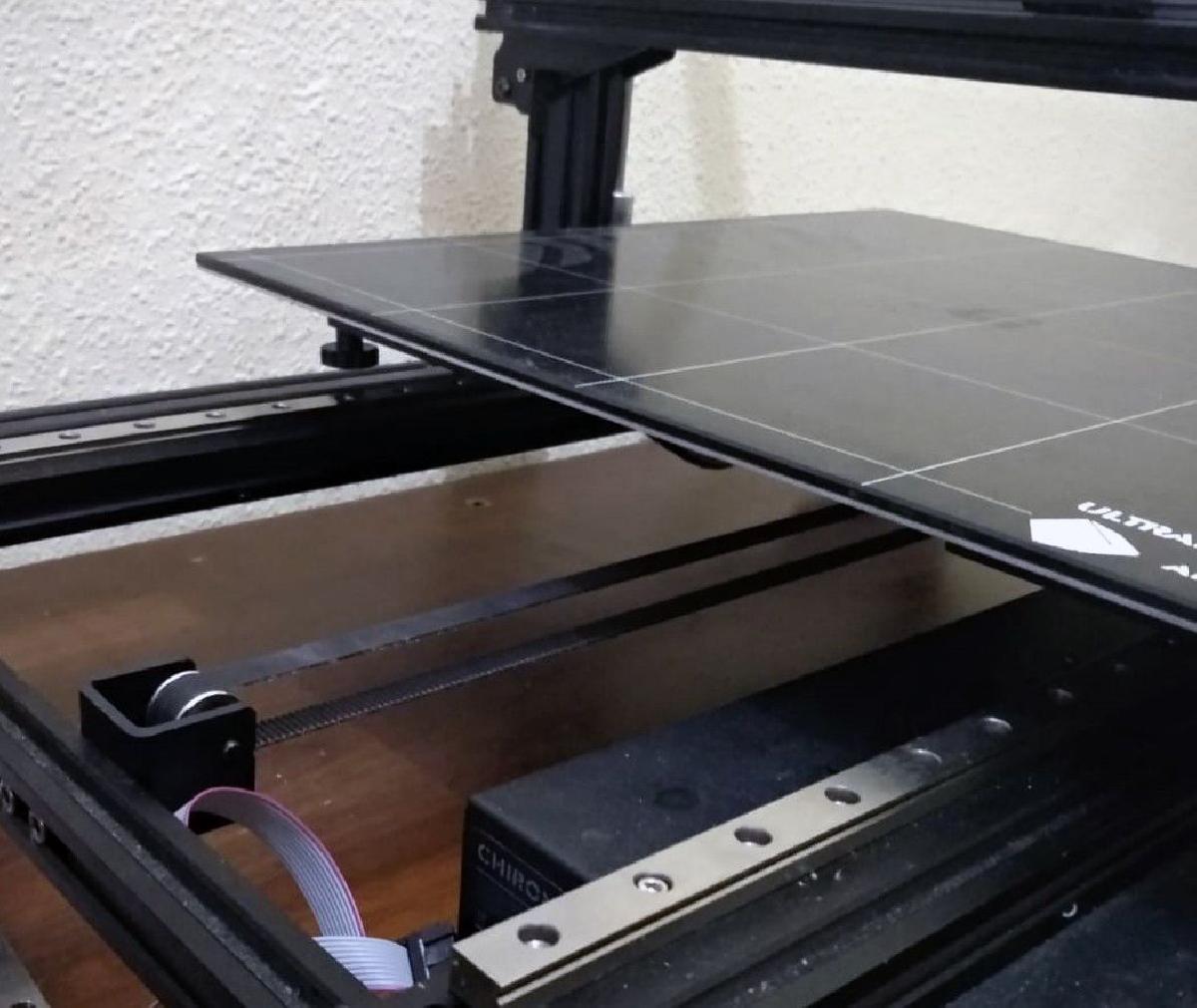

Guia linear Y para Chiron foi projetado para Impressora 3D. Eu modifiquei o eixo Y do Chiron com duas guias lineares.Voce pode imprimir no eixo Y ate 100mm/s com aceleracao 3000 sem problemas.Ao remover muito peso, a qualidade de impressao neste eixo pode ser aumentada consideravelmente.Arquivos para imprimir:1 x Guia_eje_linear_china_40-20.STL2 x MGN12H_V2.STL2 x MGN12H_V2_mirror.STL2 x LiftCorreaCama.STL1 x Chiron-Z-endstop(reflejada).stl (opcional)Instrucoes:Remova a cama tirando as rodas e armazene-as.Desmonte a correia e guarde os parafusos.Monte as guias na parte superior e interna dos perfis.Use a pinca para centralizar a guia linear.Uma vez que a guia esta centralizada, utilize um estilete para remover o plastico decorativo. Retire a parte excedente do plastico.Centralize bem as guias com a pinca e aperte bem usando os tnuts e os parafusos M3.Monte as 4 pecas MGN12H_V2.STL sobre os blocos MGN12H.Monte 2 LiftCorreaCama.STL para baixar as correias e aparafuse.Caso necessite, imprima Chiron-Z-endstop(reflejada).stl para modificar a altura do fim de curso do eixo Z.E aproveite!Materiais:Tnuts e Parafusos M3 https://s.click.aliexpress.com/e/_oDWzlFx8 Parafusos M4 30mm http://s.click.aliexpress.com/e/b2HwtZOC4 Parafusos M5 10mm http://s.click.aliexpress.com/e/b2HwtZOCE uma dessas duas opcoes:-Original HIWIN (mais caro, qualidade excelente)2 guias lineares 600mm MGN12H https://s.click.aliexpress.com/e/_okNOjWD2 blocos modelo MGN12H (somente bloco) https://s.click.aliexpress.com/e/_okNOjWDOU-Clon HIWIN (mais barato, pior qualidade)2 guias lineares 600mm e 4 blocos modelo MGN12H https://s.click.aliexpress.com/e/_oDrf6OVMais informacoes no canal do telegram https://t.me/Fundidores3D
