Guia de fio do eixo Z com trilho de LED opcional. Remova os fios do seu tubo Bowden. Para CR10, Ender2&3, Tornado, Michelangelo e U10.

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Guia de fio do eixo Z com trilho de LED opcional. Remova os fios do seu tubo Bowden. Para CR10, Ender2&3, Tornado, Michelangelo e U10.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

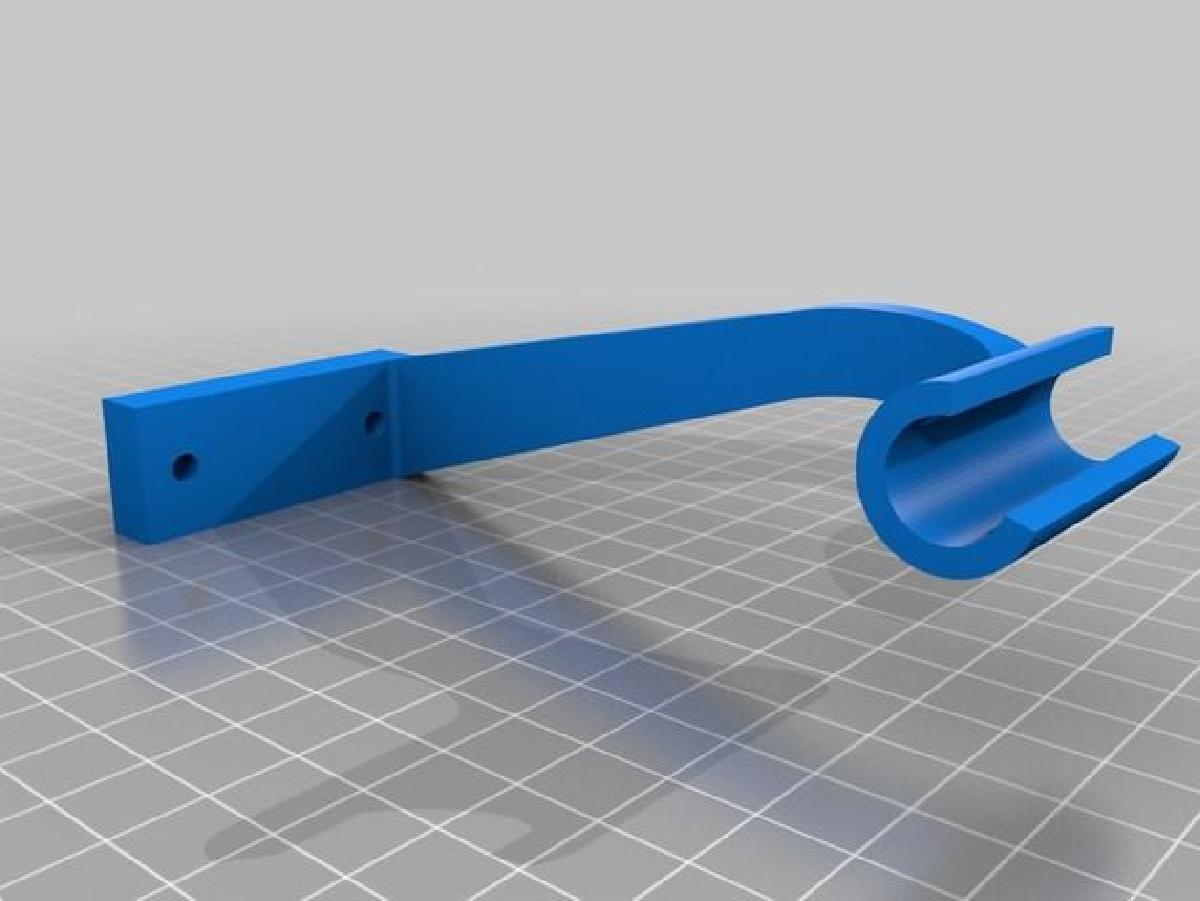

Guia de fio do eixo Z com trilho de LED opcional. Remova os fios do seu tubo Bowden. Para CR10, Ender2&3, Tornado, Michelangelo e U10. foi projetado para Impressora 3D. Adicionei uma barra de iluminacao indireta um pouco melhor para o Ender3, Cr10 e Tornado. Voce usa 2 fileiras de luz sob o suporte e a parede frontal direciona a luz para a impressao.Aqui esta na minha Ender3.5/8/18Adicionei a barra de LED U10 e algumas fotos da barra de luz indireta. A indireta emite muita luz suave.5/7/18Adicionei uma barra de luz/luz indireta. Provavelmente precisara ser impressa em branco para melhor reflexao. Voce fixa seus LEDs na parte interna de tras do suporte que se monta no trilho e deixa a luz refletir no difusor inclinado. Vou prototipar quando meu filamento branco chegar. Experimente se quiser.4/12/2018Adicionei barras de luz LED que podem ser adicionadas ao suporte de fio do eixo X existente para instalar LEDs logo abaixo do trilho Z. Essas adicoes se encaixam no Tevo Michelangelo e no Creality Ender24/9/20183.25.2018A TEVO tem porcas T de 5 mm extras, o CR 10 tem porcas T de 4 mm extras, eu gostei das porcas T de 3 mm.Nao importa quais porcas T voce queira usar, ha um gancho Z e uma fita LED para voce. Basta misturar e combinar as pecas que voce deseja usar com base em suas porcas T.3.17.2018Cappy De sugeriu que eu adicionasse um trilho de luz com este suporte, ja que se conecta a parte de tras do trilho X. Aqui esta. Ele se conecta com 2 parafusos de 3 mm e porcas T como o guia de fio. Ele se encaixa exatamente ao lado do guia e estende uma prateleira plana de 20 mm perpendicular ao trilho para montagem de luzes LED. Pode ser usado independentemente do guia de fio se voce quiser apenas instalar luzes.3.16.2018Squarei os furos para limpar a forma como imprime.3.8.2018Adicionei furos para abracadeiras.Nao tenho certeza do motivo pelo qual a Creality montou os fios com fita no tubo Bowden. Tenho impresso com um suporte improvisado na minha CR10 desde que a adquiri e, como estou imprimindo em PETG XT 3D Fila agora, decidi fazer um suporte permanente. Isso permite que voce retire do tubo Bowden e deixe fluir livremente entre o suporte do guia de fio e o hotend. Passei muitas horas imprimindo com isso e nunca afunda ou chega perto de intersectar o movimento do tubo Bowden. O tubo Bowden se move livremente do meu suporte Petsfang ate o guia de fio. Montagem com porcas T de 3 mm. Ele se monta na parte de tras do trilho do eixo Z.Voce pode ter uma ideia da folga do tubo Bowden e do guia de fio neste video. Eu sei que nao percorre todo o comprimento do trilho Z, mas voce pode ter uma ideia.https://youtu.be/C74mP3TJIf4Esta e uma imagem para orientacao de impressao.Certifique-se de definir o angulo de saliencia no seu slicer para 80 graus ou os furospara as abracadeiras nao irao imprimir corretamente.
