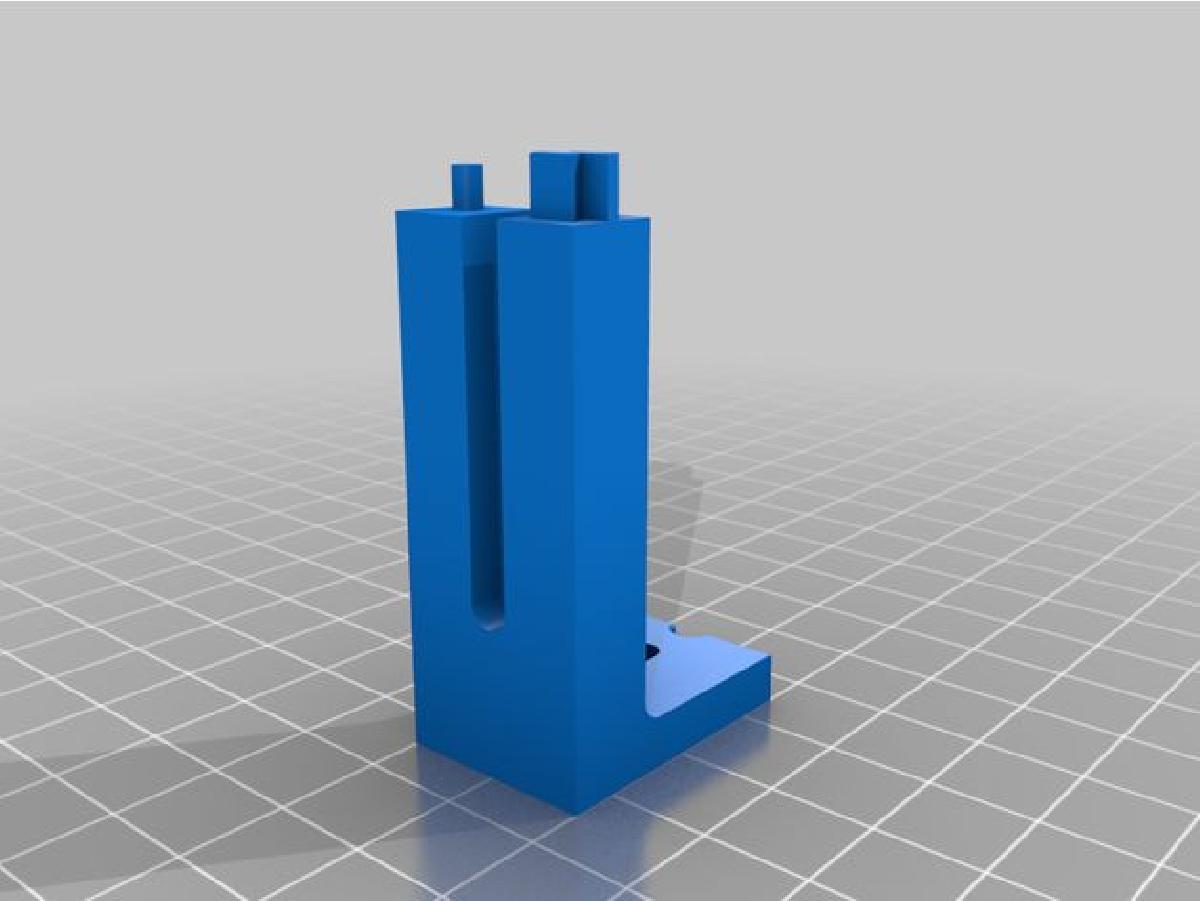

Sobre o objeto 3D Guia de Filamento encaixavel para Two Trees Bluer

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Guia de Filamento encaixavel para Two Trees Bluer foi projetado para Impressora 3D. O braco e preso encaixado no perfil superior horizontal da impressora. Existem duas opcoes de encaixe da parte com a roldana no braco do suporte: atras (caso seu carretel fique atras da impressora ou embaixo da mesa) ou do lado (caso voce use o local padrao do carretel, em cima da impressora). Fiz o modelo de forma que fosse possivel colocar o filamento sem a necessidade de tirar o mesmo. Desencaixe a parte 3 e vera que tem um buraco para colocar o filamento. Utilize um rolamento 608zz e a roldana deste modelo: https://www.thingiverse.com/thing:4793462. Existem outras opcoes para o rolamento 608. Para prendero rolamento na peca voce precisara de um parafuso M4 x 16mm e porca / arruela. Os encaixes ficaram perfeitos pra mim, mas se quiser faca um teste antes. Utilizei middle no "slice tolerance". Este e meu primeiro modelo, desculpe se encontrar algum problema ou se nao servir para o seu proposito. Utilize o Sckechup e o arquivo esta disponibilizado. Ficarei feliz se esse modelo te ajudar em algo. 31/10/2021 - Adicionada uma versao melhorada da parte 3 do suporte. A v2 substitui a original.

Baixar

O modelo 3D intitulado "Guia de Filamento encaixável para Two Trees Bluer" é um acessório projetado especificamente para melhorar a experiência de impressão 3D na impressora Two Trees Bluer. Abaixo, destaco algumas características e aspectos importantes do projeto:

### Descrição do Modelo
- **Função:** O guia de filamento tem como objetivo facilitar a alimentação do filamento na impressora, proporcionando um caminho suave e organizado para o filamento, reduzindo a tensão e possíveis emaranhados.
- **Montagem:** O braço do guia é projetado para ser encaixado no perfil superior horizontal da impressora, garantindo estabilidade e fácil acesso.

### Opções de Encaixe
- **Localização do Carretel:** O modelo oferece duas opções de encaixe para a parte com a roldana, dependendo da posição do carretel de filamento:
- **Atrás:** Ideal para situações onde o carretel fica atrás da impressora ou sob a mesa.
- **Lado:** Para usuários que preferem o local padrão de colocação do carretel, em cima da impressora.

### Funcionalidade
- O design permite que o filamento seja colocado sem a necessidade de removê-lo do sistema, tornando o processo mais conveniente. Ao desencaixar a parte 3 do suporte, há um buraco projetado para inserir o filamento facilmente.

### Componentes Necessários
- **Rolamento:** O modelo utiliza um rolamento 608zz, e uma roldana específica que pode ser encontrada no link fornecido pelo autor. Existem variações de rolamentos 608, permitindo escolha conforme a necessidade do usuário.
- **Fixação:** Para prender o rolamento na peça, o autor recomenda o uso de um parafuso M4 x 16mm, além de uma porca e arruela.

### Recomendações e Testes
- O autor sugere que os encaixes foram projetados com cuidado, utilizando "middle" na "slice tolerance" para garantir um ajuste adequado, mas recomenda que os usuários façam testes antes de utilizar o modelo em sua totalidade.
- Também é ressaltado que este é o primeiro modelo do autor, sugerindo que alguns ajustes ou melhorias podem ser necessários conforme o feedback dos usuários.

### Atualizações
- Em 31 de outubro de 2021, uma versão melhorada da parte 3 do suporte foi adicionada, indicando um esforço contínuo do autor para aprimorar o design e funcionalidades do modelo.

### Conclusão
O "Guia de Filamento encaixável para Two Trees Bluer" representa uma contribuição prática e acessível para usuários da impressora 3D Two Trees Bluer, oferecendo um meio de otimizar a alimentação do filamento e potencialmente melhorar a qualidade da impressão. O autor demonstra um desejo genuíno de ajudar a comunidade de impressão 3D, o que é sempre apreciado em projetos de código aberto.
