Sobre o objeto 3D Guia de alimentador para trabalho em madeira, alargador excentrico / Guia de empurrar, prensa, para serra / tupia / fresadora.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

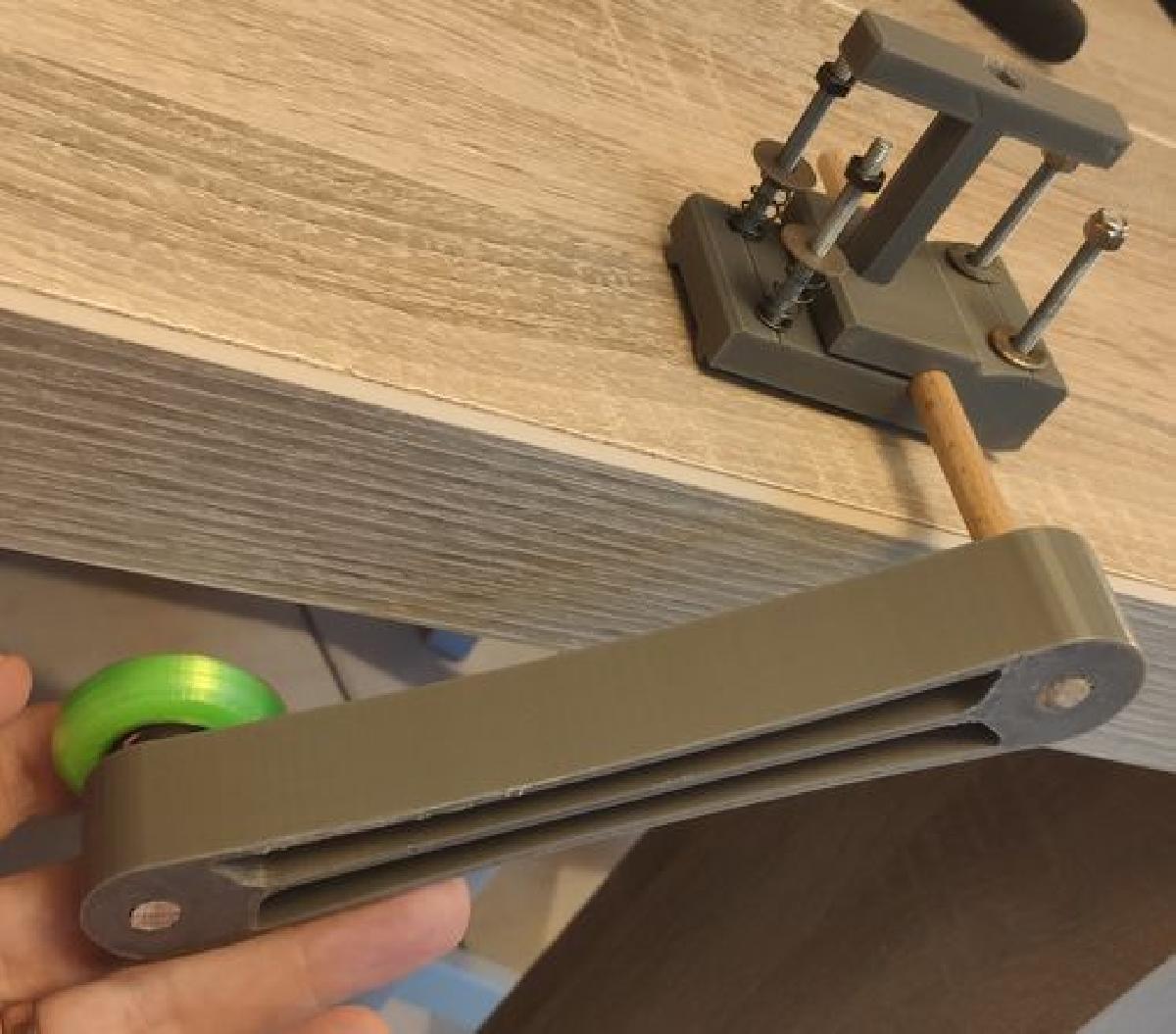

Guia de alimentador para trabalho em madeira, alargador excentrico / Guia de empurrar, prensa, para serra / tupia / fresadora. foi projetado para Impressora 3D. FRGuia de empurrar para o corte, para a serra de mesa (fixacao otimizada para) "revolution rage 5s"O design do braco inclui um efeito de mola, bem como o anel de TPU que cobre o rolamento de esferas (a impressao em um plastico mais duro e possivel). Este design pressiona a peca sobre a mesa.O rolete de trilho esta inclinado a 5° quando o braco esta inclinado a 30° em direcao a mesa, para empurrar a parte de madeira em direcao ao guia de corte.Serao necessarios adicionar:1x rolamento 608 (recuperacao de skate, patinacao..)5x parafuso, arruela e porca M42x mola (opcional)1x tubo diametro 8mm (em madeira ou inox)Um pequeno like, comentario, faca ou remix isso e agradavel.ENFeeder guider for the cutfor cutting, for the under table saw (fixing optimized for) "revolution rage 5s"The arm design includes a spring effect as well as the TPU ring that covers the ball bearing (printing in harder plastic is possible).this design press the part on the table.The track roller is tilted 5° when the arm is tilted 30° towards the table. to push the wood part towards the cutting guide.it will be necessary to add:1x 608 bearing (skate recovery, rollerblading ..)5x M4 screw, washer and nut2x spring (optional)1x tube diam 8mm (in wood or stainless steel)A like, comment, make or remix it's nice.

Baixar

O modelo 3D intitulado "Guia de alimentador para trabalho em madeira, alargador excêntrico / Guia de empurrar, prensa, para serra / tupia / fresadora" é uma peça projetada especificamente para melhorar a segurança e a eficiência durante cortes em madeira com uma serra de bancada. A fixação é otimizada para a serra "Revolution Rage 5s", um equipamento popular entre os entusiastas e profissionais que trabalham com madeira.

### Características do Design

1. **Efeito Mola**: O design incorpora um efeito de mola que ajuda a pressionar a peça de madeira contra a mesa durante o corte. Isso garante uma melhor estabilidade e controle, reduzindo o risco de deslizes que podem resultar em cortes imprecisos ou acidentes.

2. **Rolamento de Esfera**: O anel de TPU que cobre o rolamento de esfera permite um movimento suave e reduz o atrito. Isso significa que a operação da prensa é mais eficiente, proporcionando uma alimentação contínua e segura da madeira em direção ao guia de corte.

3. **Inclinação Estratégica**: O rolete de apoio é projetado com uma inclinação de 5°, e o braço do guia se inclina a 30° em direção à mesa. Essa geometria é fundamental para empurrar a madeira na direção correta, garantindo um corte mais preciso.

### Materiais Necessários

Para a montagem do guia, serão necessários alguns componentes adicionais:

- **1x rolamento 608**: Este rolamento é frequentemente utilizado em patins e skates, o que significa que é facilmente acessível.

- **5x parafusos, arruelas e porcas M4**: Esses componentes são essenciais para a fixação segura do guia e garantir que ele permaneça estável durante o uso.

- **2x molas (opcional)**: As molas podem ser adicionadas para fornecer uma pressão adicional, se desejado, aumentando ainda mais a eficiência do empurrador.

- **1x tubo de diâmetro 8mm**: O tubo pode ser feito de madeira ou inox, dependendo da preferência do usuário e da configuração desejada para a estrutura do guia.

### Conclusão

Este modelo é uma adição valiosa para quem trabalha com serras de bancada e deseja otimizar seu processo de corte. A capacidade de impresso em 3D permite que usuários personalizem e adaptem o guia conforme suas necessidades específicas, proporcionando uma forma econômica de melhorar ferramentas de trabalho. Além disso, o apelo à comunidade para "dar um like, comentar ou remixar" indica que o autor valoriza a colaboração e a melhora contínua do design através do feedback.

Se você está familiarizado com impressoras 3D e ferramentas de marcenaria, este guia pode ser uma excelente oportunidade para expandir sua capacidade de criação e eficiência.
