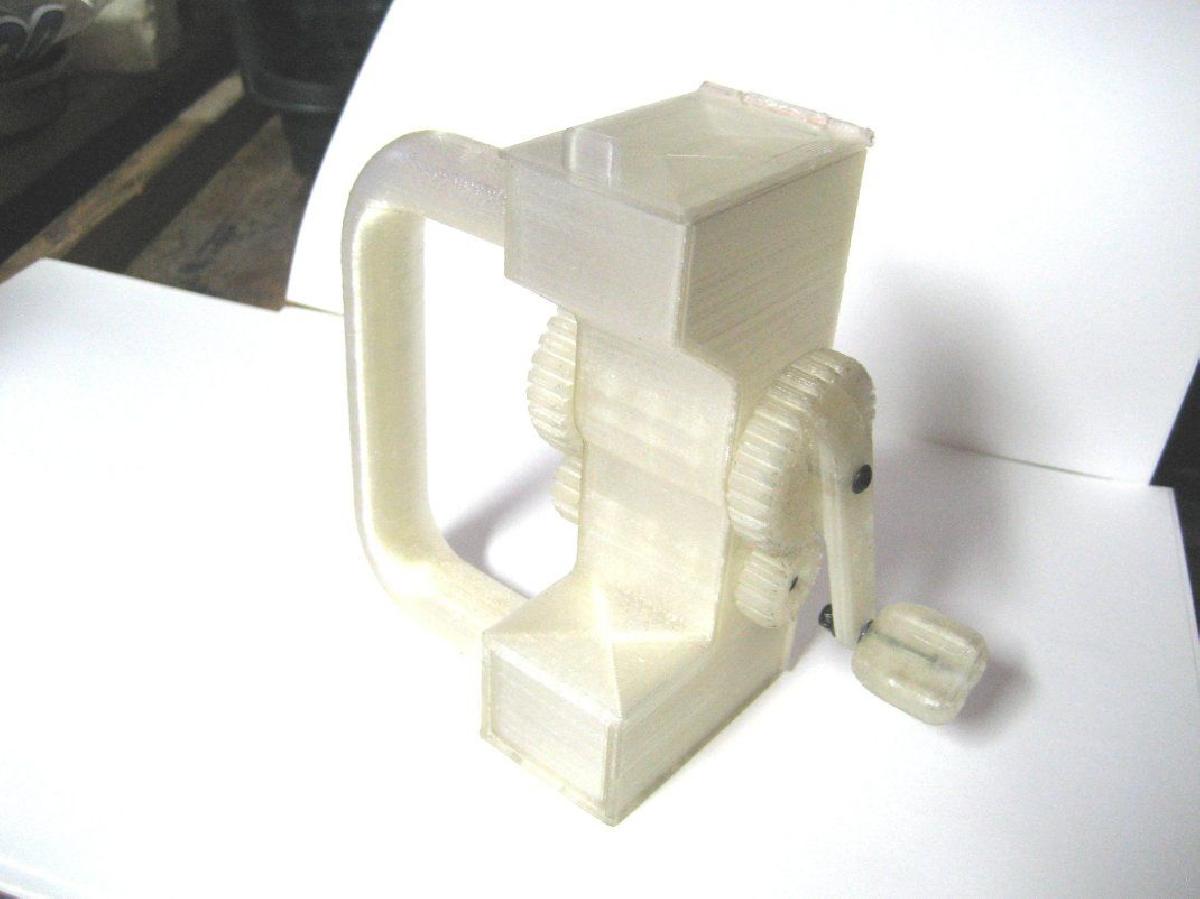

Sobre o objeto 3D Grinder V 4.30

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Grinder V 4.30 foi projetado para Impressora 3D. Este e um remix do Moedor de Dupla Engrenagem do rmcht. Eu adicionei o sistema Dual Drive do claxly porque e um otimo motor em comparacao com o original, mas fiz as engrenagens com 10,5 mm de espessura em vez dos 8 mm do claxly. Isso foi feito principalmente por causa de um remake no qual estou trabalhando com um motor eletrico e queria muitas engrenagens, mas a espessura extra torna a manivela muito suave.Eu remixei o corpo para incluir um funil muito maior e uma alca na lateral. Acho que o case tem cantos afiados, o que pode se tornar desconfortavel ao moer vigorosamente. Para aqueles que nao sao canhotos, ha corpos de alcas esquerda e direita para escolher.O funil maior e para evitar que "coisas" saltem para fora enquanto se esta moendo. Eu fiz uma tampa dobradica separada para cobrir a parte superior que e simplesmente colada na parte de tras, o pino da dobradica e um fio de cobre de 22 ga. A gaveta tambem e 10mm mais profunda para acomodar a maior capacidade do funil.Eu tambem fiz uma manivela / engrenagem como uma peca unica. Imprima com suporte. Os parafusos necessarios sao M3.Arredondar as bordas das engrenagens com uma lima evita que os nos das maos fiquem machucados.Tive problemas ao imprimir os dois eixos quadrados, fazendo os furos dos parafusos decentes o suficiente, entao fiz eixos sem furos e perfurei a mao na montagem. Eixos originais incluidos nos arquivos do Thing.Uma nova roda de Molas Grande esta incluida. Eu descobri que os dentes em forma de triangulo no original nao agarravam muito bem o "material", entao os redesenhei para serem mais eficientes. Esta mola e para qualquer uma das versoes originais dos Moedores de Dupla Engrenagem, mas nao para o modelo de rolamento.Uma versao motorizada alimentada por USB esta na fase de projeto e sera postada no Thingiverse.Clique no meu nome acima para ver as outras versoes deste moedor.Ender3.6mm de bico.2 de altura da camadao corpo e a engrenagem da manivela precisam de suporte.
