Sobre o objeto 3D Gravador

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

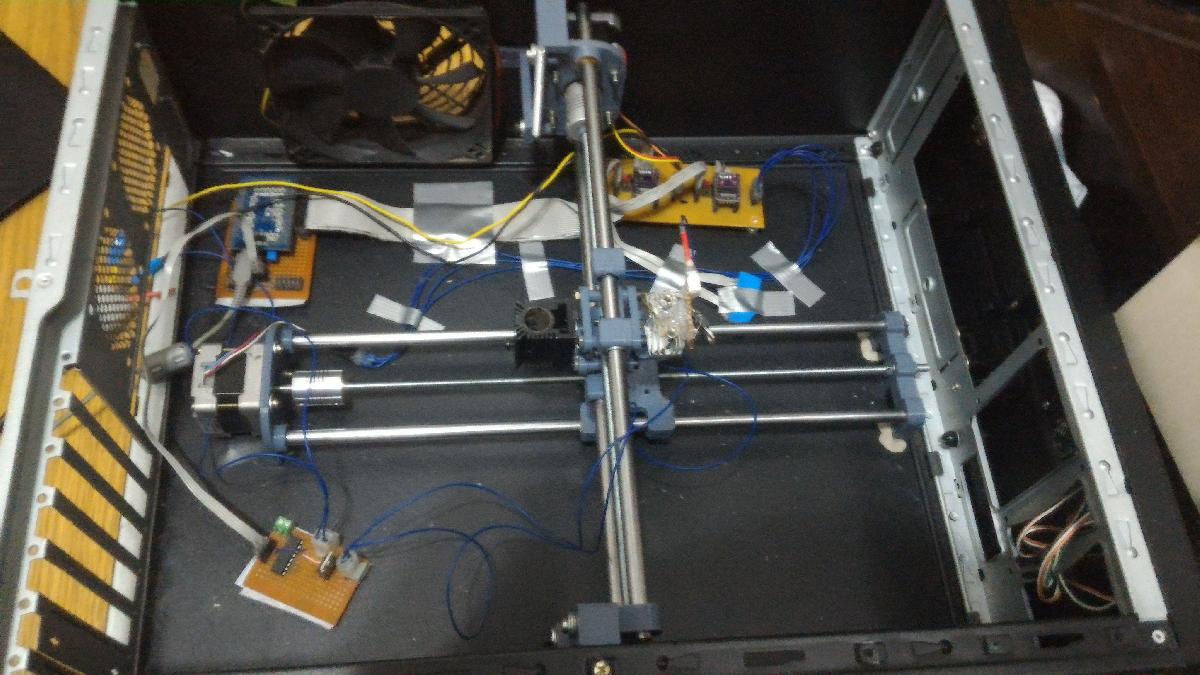

Gravador foi projetado para Impressora 3D. Esta e uma maquina para criar placas de circuito impresso. Ela funciona disparando um laser UV em um filme fotossensivel aplicado a placa revestida de cobre.Pecas necessarias (links apenas para referencia):2x motores de passo nema 174x varas de 8mm de diametro8x buchas de 8mm (https://www.aliexpress.com/item/10pcs-SF-1-0810-Self-Lubricating-Composite-Bearing-Bushing-Sleeve-8-10-10mm/1393921440.html)1x gabinete de PC (ou caixa de madeira)2x varas roscadas M58x porcas M52x acopladores de motor de passo (http://www.ebay.com/itm/5x5mm-CNC-Motor-Jaw-Shaft-Coupler-5mm-To-5mm-Flexible-Coupling-OD-19x25mm-LU-/162331234217?var=&hash=item25cbb20fa9:m:m3W6cN0V5fJUprqoNVIGbfw)20x parafusos e porcas M31x laser UV de 50mW+ (http://www.ebay.com/itm/New-Metal-Laser-Diode-LD-SLD3232VF-Fit-For-SONY-405nm-50mw-CW-Violet-Blue-1PC-/232136388708?hash=item360c683064:g:sj8AAOSwB09YIEZg)1x involucro do laser (http://www.ebay.com/itm/2pcs-12x40mm-Metal-Housing-Case-for-5-6mm-TO-18-Laser-Diode-w-200nm-1100nm-Lens-/252086841192?hash=item3ab18bef68:g:mbwAAOSw4SlV8R~r)1x dissipador de calor do laser (http://www.ebay.com/itm/Promotion-Special-Offer-Cooling-Heatsink-Heat-Sink-for-12mm-Laser-Diode-Module-/231319696413?hash=item35dbba741d:g:LggAAOSwEK9UAJH8)4x rolamentos MR95ZZ2x molas, ID: 6mm, comprimento: 10mm2x drivers de passo a4988 (ou DRV8825)2x placa de extensao a4988 (http://www.ebay.com/itm/A4988-DRV8825-3D-Printer-Stepper-Motor-Driver-Control-Extension-Boards-/321746391773?hash=item4ae99452dd:g:KI8AAOSwBLlVSJB3) [opcional]1x placa de desenvolvimento STM32F103C8T6 (http://www.ebay.com/itm/ARM-Cortex-M3-STM32F103C8T6-STM32-Minimum-System-Development-Board-/381374722304?hash=item58cbb47100:g:S0cAAOxyni9S~0Fd)1x driver de laser ou limitador de corrente1x transistor ou mosfet para PWM do laserFirmware: https://github.com/bngreen/Engraver-FirmwareAplicativo Host: https://github.com/bngreen/Engraver-HostEletronicos: https://circuitmaker.com/Projects/Details/Bruno-Green/Engraver [nao testado]Instrucoes em brevePreocupacoes de SegurancaSempre use oculos de seguranca apropriados (classificados para o comprimento de onda e OD) para o comprimento de onda do seu laser; mesmo lasers de 5mW podem ser perigosos para os seus olhos.Dirigir o laser com PWM e baixa taxa de compromisso NAO o torna seguro para ser olhado a olho nuTenha cuidado com superficies refletivas, a maioria dos oculos nao protege voce de reflexos de laser. Nao aponte o laser para seus olhos (ou os de outros), mesmo com os oculos de seguranca.

Baixar

O arquivo **Gravador** representa um projeto inovador e útil para a criação de placas de circuito impresso (PCBs) utilizando tecnologia de laser UV. Esta máquina emprega um processo que envolve a exposição de um filme fotosensível aplicado sobre uma placa de cobre, o que permite a fabricação de circuitos de forma precisa e personalizada.

### Descrição do Projeto
A máquina funciona disparando um laser UV de 50mW em um filme fotosensível. Quando o laser atinge a área desejada do filme, ele altera a química da substância, que, após o processo de revelação e corrosão, deixa um circuito impresso na placa de cobre. Este método é mais eficiente do que métodos tradicionais, pois permite maior precisão e flexibilidade no design das placas.

### Componentes Necessários
Aqui está uma lista das peças necessárias para montar o Gravador, com links para referência:

- **2x Motores passo a passo Nema 17**: Responsáveis por movimentar a cabeça do laser.
- **4x Barras de 8mm de diâmetro**: Estrutura de suporte para os motores e a cabeça do laser.
- **8x Buchas de 8mm**: Para permitir movimento suave nas barras.
- **1x Caixa de PC ou madeira**: Estrutura para abrigar os componentes.
- **2x Barras roscadas M5** e **8x Porcas M5**: Para fixar componentes.
- **2x Acopladores de motor passo a passo**: Conectam os motores aos eixos.
- **20x Parafusos e porcas M3**: Para montagem geral.
- **1x Laser UV 50mW+**: Fonte de luz para o processo de exposição.
- **1x Alojamento para laser** e **1x Dissipador para laser**: Para proteger e resfriar o laser.
- **4x Rolamentos MR95ZZ**: Para mecanismos móveis.
- **2x Molas (ID: 6mm, comprimento: 10mm)**: Para garantir tensionamento adequado.
- **2x Drivers de motor passo a passo (A4988 ou DRV8825)**: Controlam o movimento dos motores.
- **1x Placa de desenvolvimento STM32F103C8T6**: Controlador principal do sistema.
- **1x Transistor ou MOSFET para PWM do laser**: Controla a potência do laser.

### Software e Firmware
O projeto requer a instalação de firmware que pode ser obtido no GitHub, junto com um aplicativo host que ajuda a enviar comandos para a máquina e gerenciar o processo de gravação. Links:
- **Firmware**: [Engraver Firmware](https://github.com/bngreen/Engraver-Firmware)
- **Aplicativo Host**: [Engraver Host](https://github.com/bngreen/Engraver-Host)

### Preocupações de Segurança
É fundamental ressaltar as precauções de segurança ao operar uma máquina deste tipo. O uso de óculos de segurança adequados para o comprimento de onda do laser é obrigatório, já que lasers, mesmo de potência baixa, podem causar danos aos olhos. A máquina deve ser usada em ambientes seguros, evitando superfícies refletivas que possam redirecionar o feixe do laser.

### Conclusão
O **Gravador** é um projeto fascinante para entusiastas de eletrônica e fabricação de PCBs, oferecendo uma forma eficiente e moderna de produzir circuitos impressos. Com atenção às instruções de montagem e segurança, ele pode permitir a criação de projetos complexos e personalizados.
